オーエスジー

オーエスジー

AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型

AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
10,593円 ～ 43,304円
税込価格
11,652円 ～ 47,634円

【特長】・DLC-IGUSSコーティング採用で耐溶着性や潤滑性が求められるアル...

詳細情報を確認する

(i)ご注意

  • コーティングに色むらが発生する場合がありますが、性能上は全く問題ありません。

型番

未確定10件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル 高機能タイプ 立ち壁対応型  AE-VTFE-N

L/D=5以上の立ち壁を高能率・高精度加工

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 特長-1

※突出し長さにより推奨切込み量が変わります。詳細はデジタルカタログp.34を確認下さい。

刃太タイプのロングシャンク形

刃太タイプとは、シャンク径よりも工具外径の方が大きい形状

  • 非鉄部品の深い立ち壁加工やポケット加工に対応します
  • 突出し長さを変えることで様々な加工深さに対応します

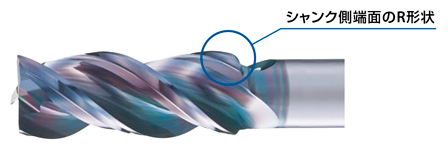

加工品位  筋発生を抑制

シャンク側端面のR形状で側面ステップ加工による筋発生を抑制します

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 特長-2

安定加工  びびり抑制

不等リード、不等分割の採用で、安定・高能率加工を実現します

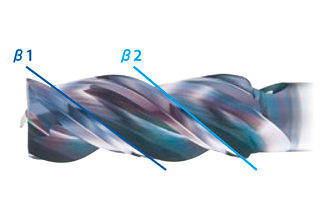

不等リード
不等分割
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 特長-3

β1≠β2

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 特長-4

α1≠α2≠α3

耐久性  DLC-IGUSSコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また工具の耐久性を向上します。

性能・試験情報

高精度加工  深い立ち壁を高精度加工

L/D=8で良好な加工精度の立ち壁加工を実現

加工面の倒れ量比較
切削初期時点
使用工具AE-VTFE-N φ12他社品 φ12
被削材A7075
加工方法側面ステップ切削
切削速度100m/min （2,650min-1）
送り速度955mm/min（0.12mm/t）
切込深さap =12mm×7回 ae =0.6mm
工具突出し長さ96mm L/D=8
切削油剤水溶性切削油剤
使用機械立形マシニングセンタ（BT40）
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 性能・試験情報-1

従来ロング形と比較して良好な加工精度を実現

加工面の倒れ量比較
切削初期時点
使用工具AE-VTFE-N φ12従来ロング形 φ12
被削材A7075
加工方法側面ステップ切削側面切削
切削速度200m/min （5,305min-1）100m/min（2,700min-1）
送り速度1,910mm/min（0.12mm/t）1,050mm/min（0.13mm/t）
切込深さap =24mm×2回+12mm
ae =1.2mm		ap =60mm
ae =1mm
工具突出し長さ72mm L/D=6
切削油剤水溶性切削油剤
使用機械立形マシニングセンタ（BT40）
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 性能・試験情報-2

高品位  L/D=5の溝切削で優れた加工面品位

さらい刃の効果により、底面に優れた加工面品位を実現します。

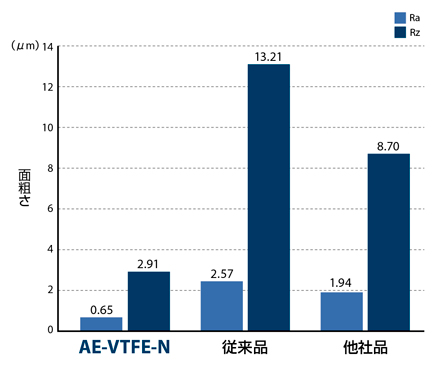

切削初期時点の底面粗さ
使用工具AE-VTFE-N φ12従来品 φ12他社品 φ12
被削材A5052
加工方法溝切削
切削速度200m/min （5,305min-1）
送り速度1,910mm/min（0.12mm/t）
切込深さap =2.4mm（0.2D）
工具突出し長さ60mm L/D=5
切削油剤水溶性切削油剤
使用機械立形マシニングセンタ（BT40）
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 性能・試験情報-3

良好な加工面

AE-VTFE-N
従来品
他社品
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 性能・試験情報-4
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 性能・試験情報-5
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 性能・試験情報-6

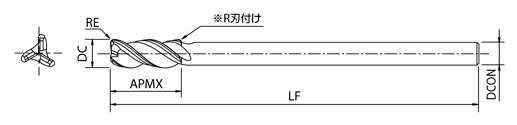

外形図

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 外形図

※シャンク側端面のRは、ステップ加工時の筋発生を防止するもので、 完全Rではありません。

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

スクエア/ラジアスタイプ共通

溝切削

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 推奨切削条件表-1

側面切削

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 推奨切削条件表-2

突出し長さ変化による切削条件調整の目安

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 推奨切削条件表-3
  • AE-VTFE-N の外径φ22はL/D=7以下でご使用下さい。

切削条件時の注意

1. 上表は、突出し長さが工具径の5倍の場合の目安です。
2. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
3. この切削条件表は、水溶性切削油剤を使用する場合のものです。
4. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
5. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
6. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい（突出し長さ変化による切削条件調整の目安表参照）。
7. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
8. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

選定サポート情報

加工形態

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 立ち壁加工に対応する非鉄用DLCエンドミル
■ AE-TS-N・AE-VTS-N
  • 刃長1.5D
  • 3Dまで対応
■ AE-TL-N
  • 刃長3D・5D
  • 最大5Dまで対応
■ PXAL
  • 刃長1D
  • 最大7Dまで対応
■ AE-VTFE-N※
  • 刃太タイプ・ロングシャンク形状
  • 最大8Dまで対応
AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型 立ち壁加工に対応する非鉄用DLCエンドミルコマンド

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
シャンク径(mm)
全長(mm)
ツールNo.
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
15
0.2
4
100
8550156

1個

10,593円( 11,652円 )

1日目

8
20
0.5
6
110
8550158

1個

11,921円( 13,113円 )

1日目

10
25
0.5
8
130
8550160

1個

14,764円( 16,240円 )

1日目

10
25
1
8
130
8550161

1個

16,286円( 17,915円 )

1日目

12
30
0.5
10
150
8550168

1個

18,086円( 19,895円 )

1日目

12
30
1
10
150
8550169

1個

19,950円( 21,945円 )

1日目

14
35
0.5
12
160
8550174

1個

21,653円( 23,818円 )

1日目

14
35
1
12
160
8550175

1個

23,885円( 26,274円 )

1日目

18
45
1
16
180
8550180

1個

32,356円( 35,592円 )

1日目

22
55
1
20
200
8550184

1個

43,304円( 47,634円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・DLC-IGUSSコーティング採用で耐溶着性や潤滑性が求められるアルミ合金などの非鉄金属に抜群の威力を発揮します
・高機能タイプの3枚刃立ち壁対応型エンドミルです
・不等リード、不等分割によりびびりを抑制し、安定・高能率加工を実現します

(i)ご注意

  • コーティングに色むらが発生する場合がありますが、性能上は全く問題ありません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型

AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型

    AE-VTS-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプショート形

    AE-VTS-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプショート形

      AE-TS-N　非鉄用DLC超硬ラジアスエンドミルショート形

      AE-TS-N　非鉄用DLC超硬ラジアスエンドミルショート形

        DLCコート強力型 多機能 DLC-PKE

        DLCコート強力型 多機能 DLC-PKE

          AE-CRE-H 高硬度鋼用超硬エンドミル ラジアスタイプ 高能率型

          AE-CRE-H 高硬度鋼用超硬エンドミル ラジアスタイプ 高能率型

            AE-HFE-H 高硬度鋼用超硬エンドミル ラジアスタイプ 高送り型

            AE-HFE-H 高硬度鋼用超硬エンドミル ラジアスタイプ 高送り型

              AE-VMS AE-VMシリーズ 超硬防振型エンドミル ショート形（ラジアスタイプ）

              AE-VMS AE-VMシリーズ 超硬防振型エンドミル ショート形（ラジアスタイプ）

                超硬３枚刃　アルミニウム合金用　立ち壁対応型　ALRE-3DLC

                超硬３枚刃　アルミニウム合金用　立ち壁対応型　ALRE-3DLC

                  AE-VMFE 超硬防振型エンドミルラジアスタイプ

                  AE-VMFE 超硬防振型エンドミルラジアスタイプ

                    立ち壁対応型多機能 FXS-MFE

                    立ち壁対応型多機能 FXS-MFE

                      強力型多機能 FXS-PKE

                      強力型多機能 FXS-PKE

                        立壁/底面仕上げ用8枚刃エンドミル ラジアス

                        立壁/底面仕上げ用8枚刃エンドミル ラジアス

                          DLC3SARB 高能率アルミニウム合金加工用 3枚刃 DLCコーティングラジアスエンドミル（S）

                          DLC3SARB 高能率アルミニウム合金加工用 3枚刃 DLCコーティングラジアスエンドミル（S）
                            メーカー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー 協和精工 オーエスジー オーエスジー オーエスジー MOLDINO(モルディノ・旧三菱日立ツール) 三菱マテリアル
                            通常価格 10,593円～ 6,122円～ 3,166円～ 9,834円～ 8,020円～ 8,020円～ 3,405円～ 12,736円～ 6,912円～ 19,159円 10,015円～ 10,519円～ 30,375円～
                            通常出荷日 1日目   1日目   1日目   1日目～   1日目   1日目   在庫品1日目～   当日出荷可能 3日目   1日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   4日目
                            加工用途（加工形状） 平面 / 側面 / 溝 / 突っ込み（Z送り） / 彫込み 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） 平面 / 傾斜切り込み 平面 / 傾斜切り込み 平面 / 側面 / 曲面 / 溝 / 傾斜切り込み 平面 / 側面 / 曲面 / 溝 / 傾斜切り込み 平面 / 側面 / 突っ込み（Z送り） / 彫込み 平面 / 側面 / 曲面 平面 / 側面 / 曲面 平面 / 側面 / 曲面 / 溝 / 彫込み 側面 / 溝
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 アルミ
                            ねじれ角 不等リード・不等分割 不等リード・不等分割 標準ネジレ(30～44°) 標準ネジレ(30～44°) - - 不等リード・不等分割 強ネジレ(45～60°) 不等リード・不等分割 強ネジレ(45～60°) 強ネジレ(45～60°) 標準ネジレ(30～44°) 標準ネジレ(30～44°)
                            コーティング 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 鋼用 鋼用 鋼用 非鉄用（DLC） 鋼用 鋼用 鋼用 鋼用 非鉄用（DLC）
