住友電工ハードメタル

住友電工ハードメタル

SEC-ウェーブミル WSE 16000E型

SEC-ウェーブミル WSE 16000E型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
36,013円
税込単価
39,614円

【特長】・大きな傾斜角度で加工可能な設計と多様なコーナー半径のラインアップによ...

詳細情報を確認する

(i)ご注意

  • 頭部長さ、全長の（ ）内寸法は、RE=5.0以上のインサートを使用時の寸法です。RE=5.0以上のインサート使用時は最大切込み13mmとなります。
  • 本体にインサートは組み込んでありません。

型番

WSE16032E03 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品特長・仕様

  • 航空機用チタン合金加工に最適
    大きな傾斜角度で加工可能な設計と多様なコーナー半径のラインアップによりチタン構造部品をはじめとする
    様々なアプリケーションに適用可能
  • チタン合金加工で安定長寿命加工を実現
    最適化された切刃形状と難削材加工用材種として
    新しく開発したACS2500/ACS3000との組合せで優れた耐摩耗性と耐欠損性を両立
  • 最適な刃先形状と切りくずポケットで優れた切りくず排出性を実現

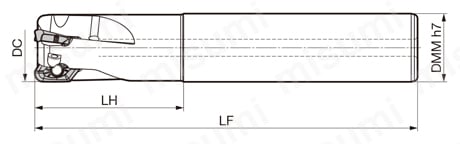

外形図

SEC-ウェーブミル WSE 16000E型 外形図

推奨切削条件

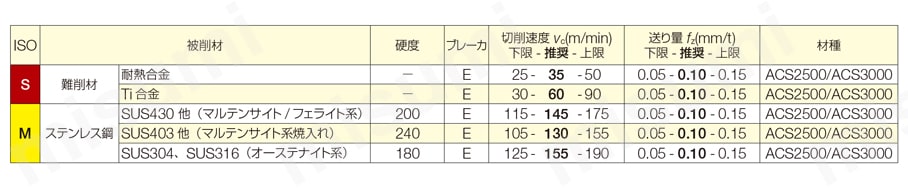

推奨切削条件表

SEC-ウェーブミル WSE 16000E型 推奨切削条件表

切削条件時の注意

  • 使用環境（設備、被削材形状、クランプ方法）によって、推奨切削条件では加工できない場合があります。
  • 溝加工の場合は、送り速度を上記数値の70%程度としてください。

上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。

選定サポート情報

部品

SEC-ウェーブミル WSE 16000E型 部品

注意・禁止事項

インサート取付時のご注意

（1）取付座面や固定用部品を清掃してください。
（2）インサートを座面に確実に押えながら、付属のレンチでねじを締め込んでください。
（3）ねじは焼付防止剤を塗布し、推奨トルクにて締め付けてください。
（4）締め付け後、座面に隙間が無いことを確認してください。

SEC-ウェーブミル WSE 16000E型 インサート取付時のご注意-1
SEC-ウェーブミル WSE 16000E型 インサート取付時のご注意-2
SEC-ウェーブミル WSE 16000E型 インサート取付時のご注意-3

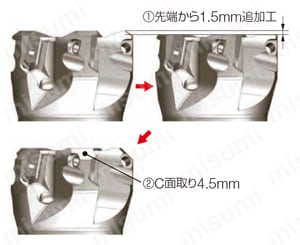

*コーナー半径5.0以上のインサートを取り付ける際にはボディの修正が必要です。

SEC-ウェーブミル WSE 16000E型 *コーナー半径5.0以上のインサートを取り付ける際にはボディの修正が必要です。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

WSE16032E03

1個

36,013円( 39,614円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・大きな傾斜角度で加工可能な設計と多様なコーナー半径のラインアップによりチタン構造部品をはじめとする様々なアプリケーションに適用可能
・最適化された切刃形状と難削材加工用材種として新しく開発したACS2500/ACS3000と組合せで優れた耐摩耗性と耐欠損性を両立
・最適な刃先形状と切りくずポケットで優れた切りくず排出性を実現

(i)ご注意

  • 頭部長さ、全長の（ ）内寸法は、RE=5.0以上のインサートを使用時の寸法です。RE=5.0以上のインサート使用時は最大切込み13mmとなります。
  • 本体にインサートは組み込んでありません。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

WSE16032E03で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

SEC-ウェーブミル WSE 16000E型の型番WSE16032E03のページです。
型番WSE16032E03に関する仕様情報を記載しております。
