オーエスジー

オーエスジー

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,243円 ～ 10,409円
税込価格
4,667円 ～ 11,450円

・DLC-IGUSSコーティング採用で耐溶着性や潤滑性が求められるアルミ合金な...

詳細情報を確認する

(i)ご注意

  • 画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

型番

未確定11件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル 高機能タイプ  AE-VTS-N

多様な加工に対応！高能率で高品質加工を実現

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 特長-1

不等リード、不等分割

びびりを抑制し、安定・高能率加工を実現

耐久性  DLC-IGUSSコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また工具の耐久性を向上します。

安定加工  びびり抑制

不等リード、不等分割の採用で、安定・高能率加工を実現します

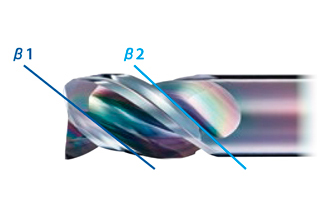

不等リード
不等分割
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 特長-2

β1≠β2

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 特長-3

α1≠α2≠α3

高能率  高速条件でも良好な加工面品位

DLCコーティングの耐溶着効果、不等リード・不等分割の防振効果、及びさらい刃の効果により、高能率でも良好な加工面を実現します

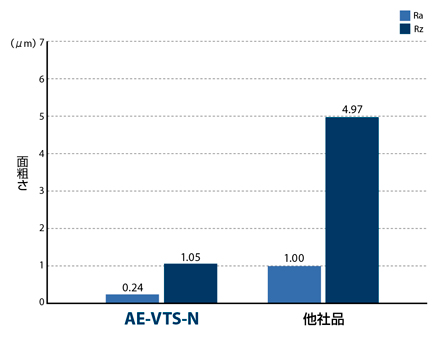

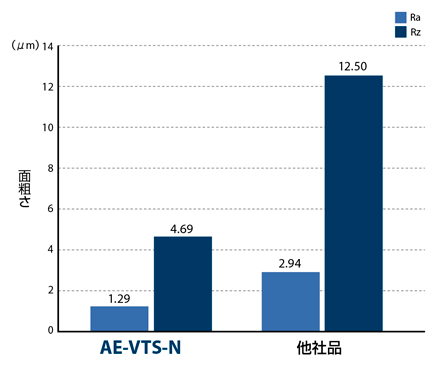

切削初期時点の底面粗さ
使用工具AE-VTS-N
φ10×30		他社ノンコート品
φ10 3刃
被削材A7075
加工方法溝切削
切削速度408m/min
（13,000min-1）		300m/min
（9,550min-1）
送り速度4,780mm/min
（0.123mm/t）		1,432mm/min
（0.05mm/t）
切込深さap = 10mm
切削油剤水溶性切削油剤
使用機械立形マシニングセンタ（BT40）
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 特長-4
AE-VTS-N
他社品
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 特長-5
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 特長-6

直角コーナを削り出す  ピンカドタイプ

ピンカドタイプとは、ギャッシュ当てをしていない刃先仕様です。直角コーナの加工が可能です。
削り残しが許されないコーナ形状の加工に有効です。
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 直角コーナを削り出す ピンカドタイプ-1

ピンカドタイプ（-SP）

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 直角コーナを削り出す ピンカドタイプ-2

スクエアタイプ

性能・試験情報

高品位  優れた加工面品位

DLCコーティングとさらい刃の効果により、底面に優れた加工面品位を実現します。

11m加工時点の底面粗さ
使用工具AE-VTS-N
φ10×30		他社ノンコート品
φ10 3刃
被削材A7075
加工方法溝切削
切削速度300m/min（9,550min-1）
送り速度1,432mm/min（0.05mm/t）
切込深さap = 10mm
切削油剤水溶性切削油剤
使用機械立形マシニングセンタ（BT40）
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 高品位 優れた加工面品位-1
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 高品位 優れた加工面品位-2

外形図

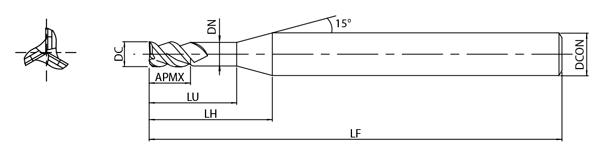

Type1

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 外形図-1

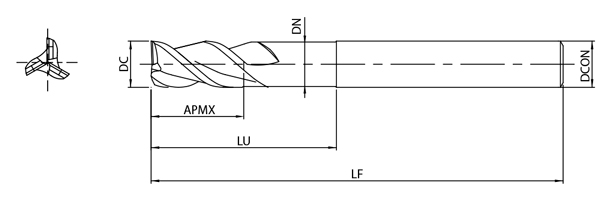

Type2

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 外形図-2

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

スクエア/ピンカド/ラジアスタイプ共通

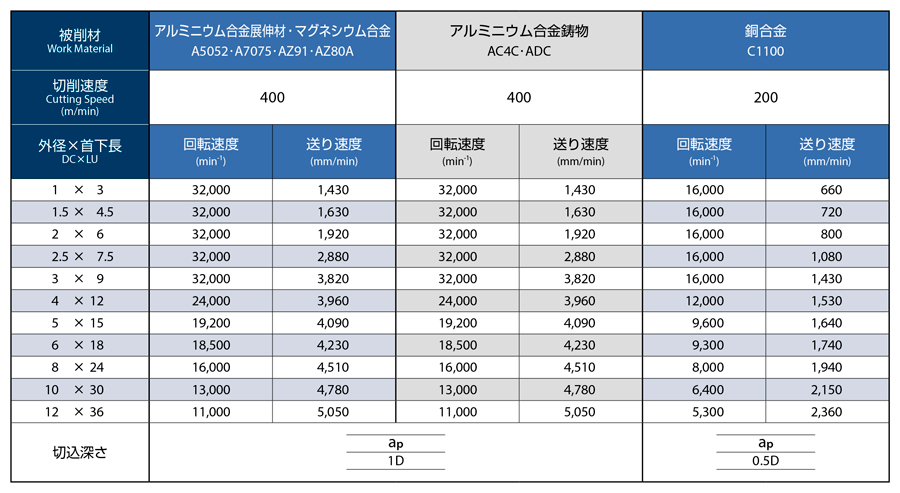

溝切削

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 推奨切削条件表-1

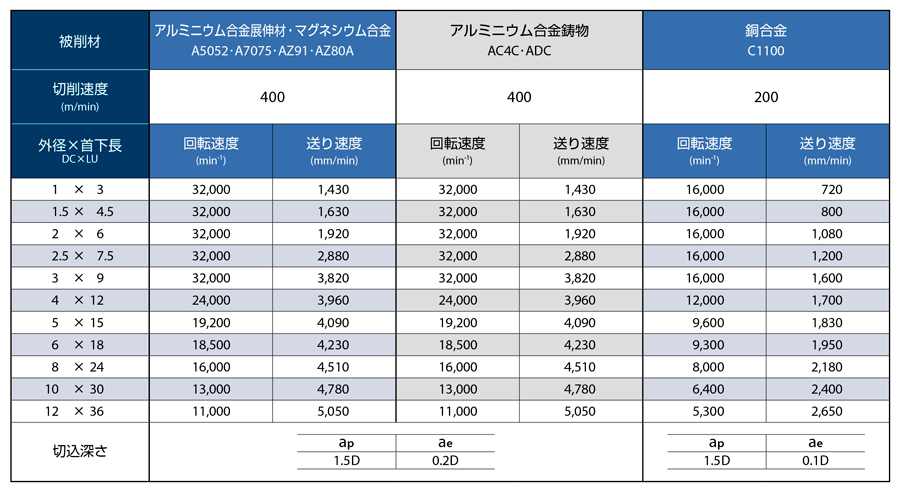

側面切削

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 推奨切削条件表-2

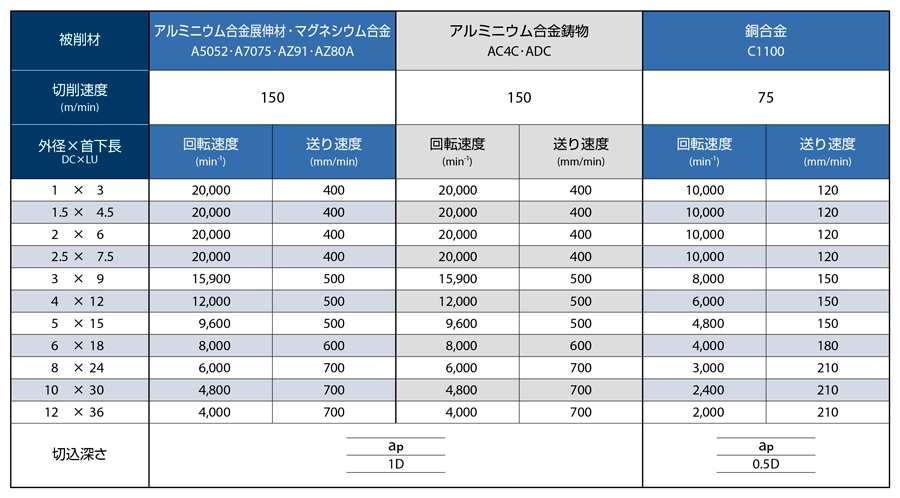

突込み切削

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 推奨切削条件表-3

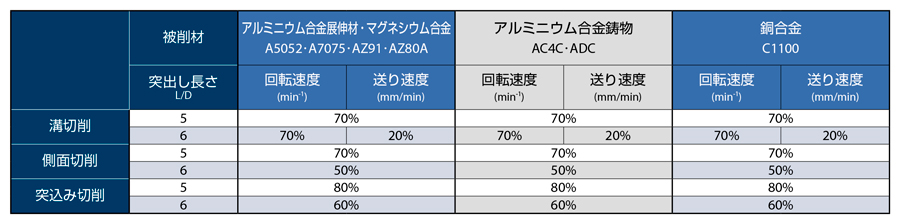

突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 推奨切削条件表-4

切削条件時の注意

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい
   （突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）表参照）。
6. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
7. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

選定サポート情報

加工形態

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 立ち壁加工に対応する非鉄用DLCエンドミル
■ AE-TS-N・AE-VTS-N
  • 刃長1.5D
  • 3Dまで対応
■ AE-TL-N
  • 刃長3D・5D
  • 最大5Dまで対応
■ PXAL
  • 刃長1D
  • 最大7Dまで対応
■ AE-VTFE-N※
  • 刃太タイプ・ロングシャンク形状
  • 最大8Dまで対応
AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形 立ち壁加工に対応する非鉄用DLCエンドミルコマンド

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃長(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
ツールNo.
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
1.5
3
4
45
8557247

1個

5,041円( 5,545円 )

1日目

1.5
2.3
4.5
4
45
8557248

1個

5,041円( 5,545円 )

1日目

2
3
6
4
45
8557249

1個

4,243円( 4,667円 )

1日目

2.5
3.8
7.5
4
45
8557250

1個

4,243円( 4,667円 )

1日目

3
4.5
9
6
55
8557460

1個

4,384円( 4,822円 )

1日目

4
6
12
6
55
8557461

1個

4,574円( 5,031円 )

1日目

5
7.5
15
6
55
8557462

1個

5,041円( 5,545円 )

1日目

6
9
18
6
60
8557463

1個

5,275円( 5,803円 )

1日目

8
12
24
8
70
8557464

1個

7,116円( 7,828円 )

1日目

10
15
30
10
75
8557465

1個

8,311円( 9,142円 )

1日目

12
18
36
12
80
8557466

1個

10,409円( 11,450円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

・DLC-IGUSSコーティング採用で耐溶着性や潤滑性が求められるアルミ合金などの非鉄金属に抜群の威力を発揮します。
・高機能タイプの3枚刃ショート形エンドミルです。
・不等リード、不等分割によりびびりを抑制し、高品位な加工を実現します。

(i)ご注意

  • 画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形

AE-VTS-N　非鉄用DLC超硬ピンカドエンドミル高機能タイプショート形

    AE-VTS-N　非鉄用DLC超硬スクエアエンドミル高機能タイプショート形

    AE-VTS-N　非鉄用DLC超硬スクエアエンドミル高機能タイプショート形

      AE-VTS-N 非鉄用超硬エンドミルシリーズ DLCコート 高機能タイプ 3刃 ロング形

      AE-VTS-N 非鉄用超硬エンドミルシリーズ DLCコート 高機能タイプ 3刃 ロング形

        AE-VTFE-N　非鉄用DLC超硬スクエアエンドミル高機能タイプ立壁対応型

        AE-VTFE-N　非鉄用DLC超硬スクエアエンドミル高機能タイプ立壁対応型

          AE-TS-N 非鉄用超硬エンドミルシリーズ DLCコート 3刃 ショート形

          AE-TS-N 非鉄用超硬エンドミルシリーズ DLCコート 3刃 ショート形

            AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

            AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

              AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形

              AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形

                AE-TS-N　非鉄用DLC超硬スクエアエンドミルショート形

                AE-TS-N　非鉄用DLC超硬スクエアエンドミルショート形

                  AE-TS-N　非鉄用DLC超硬ピンカドエンドミルショート形

                  AE-TS-N　非鉄用DLC超硬ピンカドエンドミルショート形

                    AE-MS-H 高硬度鋼用超硬エンドミル 多刃スクエアタイプ ショート形

                    AE-MS-H 高硬度鋼用超硬エンドミル 多刃スクエアタイプ ショート形

                      AE-ML-H　高硬度鋼用超硬エンドミル多刃スクエアタイプロング形

                      AE-ML-H　高硬度鋼用超硬エンドミル多刃スクエアタイプロング形

                        AE-MSS-H 高硬度鋼用超硬エンドミル 多刃スクエアタイプ スタブ形

                        AE-MSS-H 高硬度鋼用超硬エンドミル 多刃スクエアタイプ スタブ形

                          AE-VMS-RA AE-VMシリーズ 超硬防振型エンドミル ショート形（ライトアングルタイプ）

                          AE-VMS-RA AE-VMシリーズ 超硬防振型エンドミル ショート形（ライトアングルタイプ）
                            メーカー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー
                            通常価格 4,243円～ 4,243円～ 4,384円～ 8,834円～ 2,369円～ 16,609円～ 2,713円～ 2,827円～ 2,713円～ 4,137円～ 5,596円～ 4,691円～ 3,166円～
                            通常出荷日 1日目   1日目   1日目   1日目   1日目   1日目   1日目   1日目   1日目   1日目   1日目   1日目   1日目
                            加工用途（加工形状） 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） / 彫込み 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 曲面 / 溝 / 傾斜切り込み 平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り / 彫込み / R溝 / テーパ側面 平面 / 側面 / 曲面 / 溝 / 傾斜切り込み 側面 / 溝 / 傾斜切り込み / 彫込み
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 アルミ / 銅 アルミ / 銅 / 樹脂 アルミ / 銅 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
                            ねじれ角 不等リード・不等分割 不等リード・不等分割 不等リード・不等分割 不等リード・不等分割 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 不等リード・不等分割
                            コーティング 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 非鉄用（DLC） 鋼用 鋼用 鋼用 鋼用
