ダイジェット

ワンカット70エンドミル SEHL形（スクエアタイプ・ロング刃長）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 14,740円～ 87,735円

税込価格: 16,214円～ 96,509円

【特長】・心厚剛性のある本体設計により、工具の倒れを最小限に抑え、高硬度材の高...

加工用途（加工形状）：

側面
工具材質：

超硬
被削材：

調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角：

強ネジレ(45～60°)
コーティング：

鋼用
標準/追加工区分：

メーカー標準品
刃数(枚)：

6
コーナー形状：

アタリ付き
コーティング詳細：

DHコート
ねじれ角詳細：

50°
刃径公差：

-0.02～0mm

未確定6件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

心厚剛性のある本体設計により、工具の倒れを最小限に抑え、高硬度材の高速・高能率加工を実現。
独自の切れ刃形状の採用により、切削抵抗を低減し、中仕上げから仕上げ加工までの高精度加工が可能。
高硬度材の切削加工で長時間・高精度加工を実現するPVDコーティング材種「DH102」を採用。新コーティング被膜「DH1」はナノ多層膜で構成され耐高温酸化性・耐衝撃性・被膜靭性および密着性に優れる。
高硬度材加工で2倍の加工寿命（他社品比）が得られる。

新PVD被膜〈新DH1（ダイジェットハード）コート〉

従来のコーティング被膜に比べて高硬度かつ酸化開始温度も高いため、高硬度材の高速ドライ加工において安定した切削性能を発揮。

各PVDコーティング被膜の特性

	DH1コート（ハードコート）	DVコート（バリューコート）	DZコート（TiAlN）
被膜硬さ（Hv）	3,500～3,700	3,300～3,500	2,800～2,900
酸化開始温度（℃）	1,100～1,200	1,000～1,100	700～800
摩擦係数	0.5	0.65	0.6

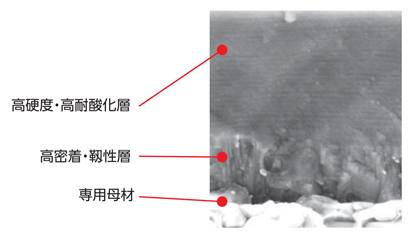

DH1コートの特長

硬度、耐酸化性を大幅に向上したAlCrベースの硬質被膜。
被膜の超多層化により、クラック伝播を抑制。
高硬度材の中仕上げ～仕上げ加工に最適。

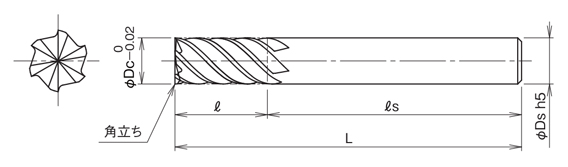

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

使用上の注意事項

（1）上表の標準切削条件は、一般的な目安の条件を示しています。
（2）機械、加工物の取り付け剛性が無い場合又は、加工形状、目的等により条件を調整してください。
（3）ダウンカット、エアブロー、ミストによる切削加工を推奨します。

注意・禁止事項

ご使用上の注意

工具を安全にご使用いただくために

不適切な切削条件で使用しないでください。
大きな摩耗や欠けのある工具は使用しないでください。
切りくずの飛散、巻き付きによるケガにご注意ください。又、保護眼鏡や安全カバーをご使用ください。

型番リスト

表示件数:

型番	刃径(mm)	刃長(mm)	シャンク径(mm)	全長(mm)	シャンク径公差	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SEHL6060-DH102	6	26	6	70	-0.005～0mm	1個	14,740円( 16,214円 )	4日目
SEHL6080-DH102	8	36	8	90	-0.006～0mm	1個	18,485円( 20,334円 )	4日目
SEHL6100-DH102	10	46	10	100	-0.006～0mm	1個	24,956円( 27,452円 )	4日目
SEHL6120-DH102	12	56	12	120	-0.008～0mm	1個	28,379円( 31,217円 )	4日目
SEHL6160-DH102	16	66	16	135	-0.008～0mm	1個	59,111円( 65,022円 )	4日目
SEHL6200-DH102	20	76	20	155	-0.009～0mm	1個	87,735円( 96,509円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・心厚剛性のある本体設計により、工具の倒れを最小限に抑え、高硬度材の高速・高能率加工を実現
・独自の切れ刃形状の採用により、切削抵抗を低減し、中仕上げから仕上げ加工までの高精度加工が可能
・高硬度材の切削加工で長時間・高精度加工を実現するPVDコーティング材種「DH102」を採用。新コーティング被膜「DH1」はナノ多層膜で構成され耐高温酸化性・耐衝撃性・被膜靭性および密着性に優れる

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
