タンガロイ

タンガロイ

内径用ホルダ スクリューオン式バイト S形 SEZPR

内径用ホルダ スクリューオン式バイト S形 SEZPR

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
13,510円 ～ 29,130円
税込価格
14,861円 ～ 32,043円

極小内径加工用シリーズ、スクリューオン式内径用バイト、使用インサートポジ11°...

詳細情報を確認する

  • 加工用途：
    内径・通し穴
  • 適合チップ形状：
    E（75°ひし形）
  • 適合チップ逃げ角：
    ポジ11°（P）
  • 適合チップ切れ刃長：
    03
  • 勝手：
    右
  • 切込み角：
    ISO規格外
  • クランプ方式：
    スクリューオン(S)
  • 油穴（オイルホール）：
    ○
  • 最小加工径(mm)：
    5.5
  • シャンク径(mm)：
    7
  • 適合チップ：
    EPGT03X1□
  • クランプねじ：
    CSTA-1.6
  • スパナ：
    T-6F
  • 基準コーナーR（ノーズR）：
    0.2
  • 推奨締付けトルク(N・m)：
    0.6

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。

型番

未確定2件の候補があります。

Loading...

商品情報

製品特長・仕様

  • 刃先交換式でありながら、最小加工径φ5 mm に対応
  • チップブレーカにより、幅広い被削材において優れた切りくず処理性を発揮する
  • 油穴付きで切りくず排出性を劇的に改善

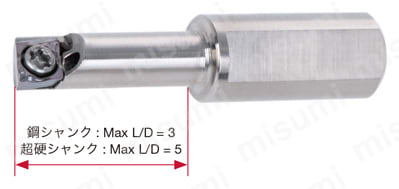

  • 超硬シャンクにより長い突き出しにも対応可能
内径用ホルダ スクリューオン式バイト S形 SEZPR 特長

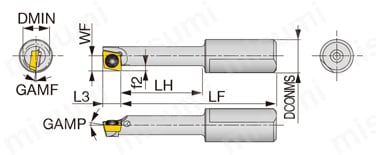

外形図

内径用ホルダ スクリューオン式バイト S形 SEZPR 外形図-1

切れ刃形状記号 Z

内径用ホルダ スクリューオン式バイト S形 SEZPR 外形図-2

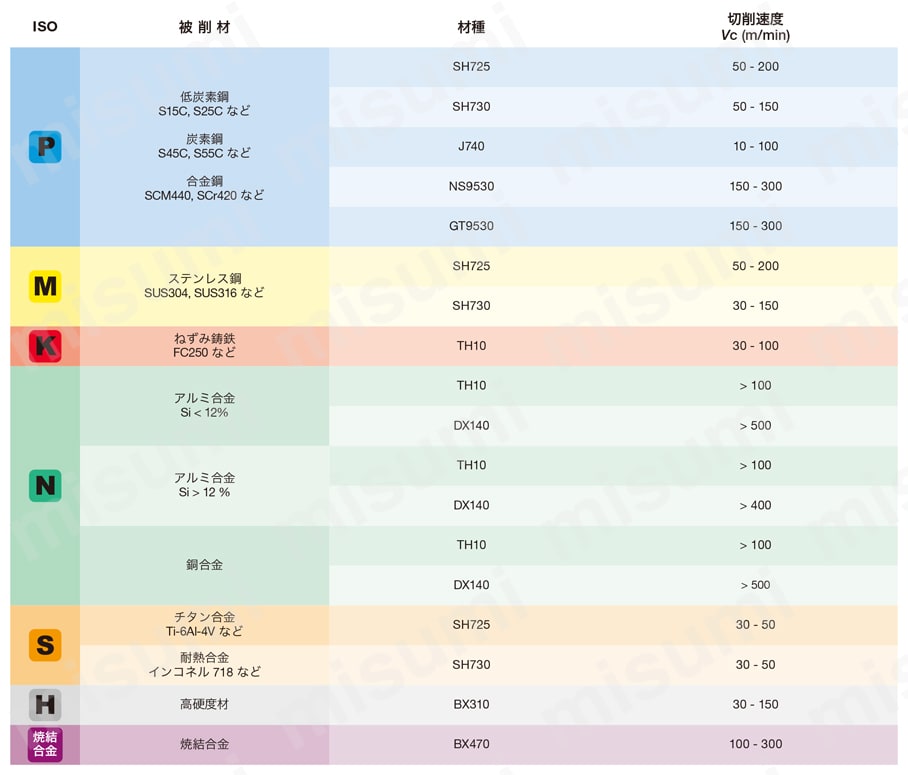

推奨切削条件

推奨切削条件表

内径用ホルダ スクリューオン式バイト S形 SEZPR 推奨切削条件表

選定サポート情報

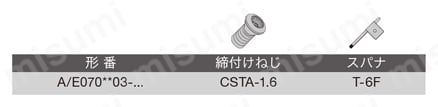

部品

内径用ホルダ スクリューオン式バイト S形 SEZPR 部品

注意・禁止事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数:
  1. 1
型番
突き出し長さ（L/D)
全長(mm)
シャンク材質
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16.5
32.5
鋼

1個

13,510円( 14,861円 )

1日目

27.5
44.7
超硬

1個

29,130円( 32,043円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

極小内径加工用シリーズ、スクリューオン式内径用バイト、使用インサートポジ11°、75°ひし形。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
