C3MAL 3枚刃アルミニウム合金加工用エンドミル（M）スリムシャンクタイプ
- 通常価格(税別)
- 14,134円 ～ 30,089円
- 税込価格
- 15,547円 ～ 33,098円
【特長】・良好な切れ味と切りくず排出性を実現する、ねじれ角45°のシャープエッ...
-
- 加工用途（加工形状）：
- 側面 / 溝
-
- 工具材質：
- 超硬
-
- 被削材：
- アルミ / 銅 / 樹脂
-
- ねじれ角：
- 強ネジレ(45～60°)
-
- コーティング：
- ノンコート
-
- 標準/追加工区分：
- メーカー標準品
-
- 刃数(枚)：
- 3
-
- コーナー形状：
- ピンカド
-
- ねじれ角詳細：
- 45°
-
- 刃径公差：
- -0.02～0mm
-
- 図：
- 4
商品情報
製品特長・仕様

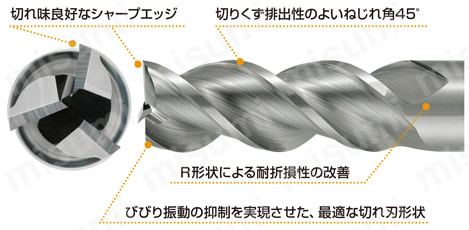

切れ味と切りくず排出性に優れ、びびり振動抑制効果の切れ刃が、安定した非鉄材料の部品加工を実現
- DC×2.5の刃長です。
- びびり振動抑制効果を備える切れ刃により、優れた面品位が得られます。
外形図
推奨切削条件
推奨切削条件表
側面切削
溝切削
切削条件時の注意
- 機械や被削材の剛性が無い場合、びびり振動・異常音が発生することがあります。その際は、上表の回転速度、送り速度を同じ割合で調整するか、切込み量を小さくしてご使用ください。
- 側面切削の場合は、ダウンカットを推奨します。
- 水溶性切削油剤の使用が効果的です。
- 上表は工具突き出し量がDC×4でご使用いただいた時の目安となります。突き出し量を更に大きくする場合には、下表の数値を参考に切削条件を調整してください。
| 突き出し量 | 回転数 | 送り速度 | 切込み量 | ||
|---|---|---|---|---|---|
| 側面加工 | 溝加工 | 側面加工 | 溝加工 | ||
| 5D | 70% | 70% | 70% | ap 1D x ae 0.05D | 60% |
| 6D | 50% | 50% | 50% | ap 1D x ae 0.03D | 40% |
| 7D | 30% | 30% | 30% | ap 1D x ae 0.015D | 20% |

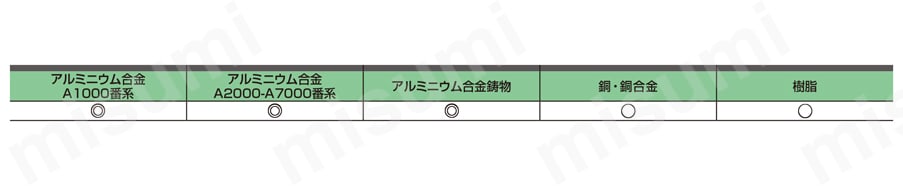

適用被削材
注意・禁止事項
安全について
- 切れ刃や切りくずには直接素手で触らないでください。
- 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
- 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
- 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
- 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
型番リスト
- 表示件数:
| 型番 |
刃径(mm) |
刃長(mm) |
シャンク径(mm) |
全長(mm) |
シャンク径公差 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
7
|
17.5
|
6
|
80
|
-0.008～0mm
| 1個 | 14,134円(
15,547円
) | 4日目 | |
8
|
20
|
6
|
110
|
-0.008～0mm
| 1個 | 16,611円(
18,272円
) | 4日目 | |
9
|
22.5
|
8
|
110
|
-0.009～0mm
| 1個 | 19,088円(
20,997円
) | 4日目 | |
10
|
25
|
8
|
130
|
-0.009～0mm
| 1個 | 20,983円(
23,081円
) | 4日目 | |
11
|
28
|
10
|
130
|
-0.009～0mm
| 1個 | 24,989円(
27,488円
) | 4日目 | |
12
|
30
|
10
|
150
|
-0.009～0mm
| 1個 | 30,089円(
33,098円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・良好な切れ味と切りくず排出性を実現する、ねじれ角45°のシャープエッジ切れ刃
・びびり振動抑制効果の高い最適な切れ刃形状
・刃長豊富なラインアップを取り揃え、幅広い加工に対応
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
