タンガロイ

タンガロイ

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
9,080円 ～ 63,440円
税込価格
9,988円 ～ 69,784円

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

詳細情報を確認する

  • 加工用途：
    側面 / 溝 / 傾斜切り込み / その他
  • 仕上げ区分：
    その他
  • 取付け方法：
    ねじ込み式
  • 総刃数(枚)：
    4
  • ねじれ角(°)：
    41-45
  • 被削材：
    鋼、ステンレス鋼、鋳鉄、アルミニウム合金、チタン合金、耐熱合金、焼入れ鋼
  • 材種：
    AH715
  • 仕上げ区分詳細：
    荒～仕上げ加工
  • 用途：
    肩削り、彫込み、突き、穴繰広げ

型番

未確定14件の候補があります。

Loading...

商品情報

製品特長・仕様

スクエアヘッド第一推奨、汎用不等リード・不等分割
長刃長タイプ（Max ap = 1.2 ～1.5XD）

工具交換時間を大幅短縮!!
抜群の刃先位置再現性
機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。
テーパ+端面の二面拘束で、高い再現性と精度を維持。
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 工具交換時間を大幅短縮!!
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 抜群の刃先位置再現性

耐摩耗性・耐欠損性に優れた最新材種  AH715

3 種類の機能を持つNano 積層膜を融合した 「トリプルNano テクノロジー」コーティングを採用。

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 耐摩耗性・耐欠損性に優れた最新材種 AH715

外形図

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 外形図

APMX = 最大切込み
CRKS = 接続ねじサイズ

使用方法・使用事例

使用事例

加工部品名シャフトラック
シャンクVSSD10L075S06-S （ 鋼, φ10 mm）VSSD25L075S12-S （ 鋼, φ25 mm）
ヘッドVEH100L15.0R10I04S06 （φ10 mm）VEH200L30.0R05I04S12 （φ20 mm）
材種AH715AH715
被削材S45CSCM440
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 使用事例-1-1ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 使用事例-1-3
切削条件切削速度:
Vc （m/min）		100140
刃当り送り:
fz （mm/t）		0.050.08
切込み:
ap （mm）		124
切削幅:
ae （mm）		65.5
切削油湿式湿式
結果ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 使用事例-1-2
VEH ヘッドは、高い耐びびり性により、他社品よりも高い切削速度と刃当り送りで、問題なく加工ができた。		ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 使用事例-1-4
VEH ヘッドは、高い耐びびり性により、他社品よりも広い切削幅で問題なく加工が可能で、加工パス数が減少し、加工時間を短縮した。
加工部品名機械部品
シャンクVSSD16L130S10-C （ 超硬, φ16 mm）
ヘッドVEH160L24.0R05I04S10 （φ16 mm）
材種AH715
被削材FCD400
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 使用事例-2-1
切削条件切削速度: Vc （m/min）100
刃当り送り: fz （mm/t）0.04
切込み: ap （mm）15
切削幅: ae （mm）1
切削油湿式
結果ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 使用事例-2-2
AH715 は最新のコーティングによる耐摩耗性の向上により、従来品に対し、1.4 倍の長寿命となった。加工面品位も改善した。

推奨切削条件

推奨切削条件表

肩削り

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 肩削り推奨切削条件表

溝加工

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 溝加工推奨切削条件表

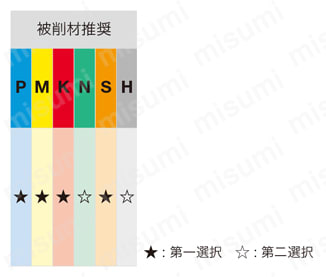

適用被削材

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 適用被削材

選定サポート情報

外観形番接続ねじ
サイズ		対応ヘッド形番トルク
（N.m）
丸型ヘッド用レンチヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 丸型ヘッド用レンチTM-WRENCH-6-05S05VEH, VED, VEE,
VEE-I, VEE-R,
VEE-C, VEE-A,
VFX**-04/06, VRD,
VBD-BG, VBE-BG,
VBE-BGA, VDP,
VDS, VCA,
VBO, VBL, VBN,
HPAV06-S		7
TM-WRENCH-8-06S0610
TM-WRENCH-10-08S0815
TM-WRENCH-13-10S1028
TM-WRENCH-16-12S1228
TM-WRENCH-20-15S1540

適応範囲

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 適応範囲

注意・禁止事項

注意事項

  • 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
  • ヘッド取付けの際は、予めエアブロ-、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
  • 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
  • ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
    また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
  • ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド 長刃長 VEH形 注意事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数:
  1. 1
型番
外径（D)(φ)
全長 (L)(mm)
有効切れ刃長（Ad)(mm)
締付トルク(N・m)
スパナ
寸法 RE(mm)
適用シャンク径(mm)
接続ねじサイズ（CRKS）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
18
12
7
KEYV-S05
0.5
7.7
S05

2個

9,080円( 9,988円 )

1日目

8
18
12
7
KEYV-S05
1
7.7
S05

2個

9,080円( 9,988円 )

1日目

10
22
15
10
KEYV-S06
0.5
9.7
S06

2個

10,800円( 11,880円 )

1日目

10
22
15
10
KEYV-S06
1
9.7
S06

2個

10,800円( 11,880円 )

1日目

12
27
18
15
KEYV-S08
0.5
11.7
S08

2個

14,550円( 16,005円 )

1日目

12
27
18
15
KEYV-S08
1
11.7
S08

2個

14,550円( 16,005円 )

1日目

16
33.5
24
28
KEYV-S10
0.5
15.3
S10

2個

22,580円( 24,838円 )

1日目

16
33.5
24
28
KEYV-S10
1
15.3
S10

2個

22,580円( 24,838円 )

1日目

20
41
30
28
KEYV-S12
0.5
18.45
S12

1個

25,950円( 28,545円 )

1日目

20
41
30
28
KEYV-S12
1
18.45
S12

1個

25,950円( 28,545円 )

1日目

25
52.5
37
40
KEYV-W20
0.5
23.9
S15

1個

32,490円( 35,739円 )

1日目

25
52.5
37
40
KEYV-W20
1
23.9
S15

1個

32,490円( 35,739円 )

1日目

32
55
38
110
KS-24
-
30
S21

1個

63,440円( 69,784円 )

1日目

32
55
38
110
KS-24
1
30
S21

1個

63,440円( 69,784円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
