タンガロイ

タンガロイ

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
10,740円
税込単価
11,814円

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

詳細情報を確認する

  • 加工用途：
    平面 / その他
  • 仕上げ区分：
    その他
  • 取付け方法：
    ねじ込み式
  • 外径（D)(φ)：
    25
  • 全長 (L)(mm)：
    8.55
  • 有効切れ刃長（Ad)(mm)：
    7.5
  • 総刃数(枚)：
    6
  • ねじれ角(°)：
    10
  • 締付トルク(N・m)：
    28
  • スパナ：
    KEYV-T50L
  • 被削材：
    鋼、ステンレス鋼、鋳鉄、アルミニウム合金、チタン合金、耐熱合金、焼入れ鋼
  • 材種：
    AH715
  • 寸法 RE(mm)：
    0.4
  • 適用シャンク径(mm)：
    15.3
  • 仕上げ区分詳細：
    荒～仕上げ加工
  • 接続ねじサイズ（CRKS）：
    S10
  • 用途：
    肩削り

型番

VFM250L07.5R04I06S10-AH715 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品特長・仕様

スクエアヘッド第一推奨、汎用不等リード・不等分割

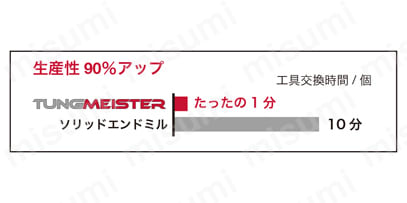

工具交換時間を大幅短縮!!

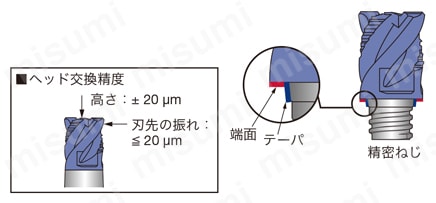

抜群の刃先位置再現性
機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。
テーパ+端面の二面拘束で、高い再現性と精度を維持。
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 工具交換時間を大幅短縮!!
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 抜群の刃先位置再現性

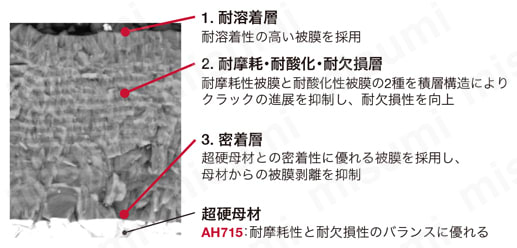

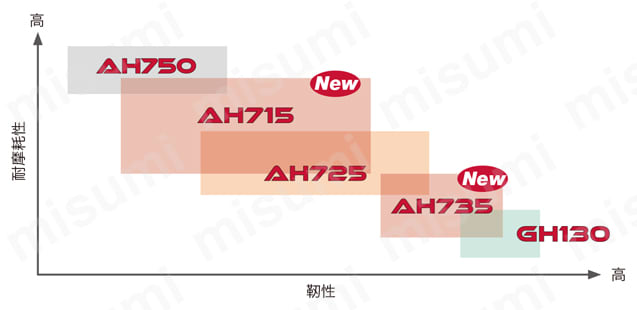

耐摩耗性・耐欠損性に優れた最新材種  AH715

3 種類の機能を持つNano 積層膜を融合した 「トリプルNano テクノロジー」コーティングを採用。

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 耐摩耗性・耐欠損性に優れた最新材種 AH715

新しい平面加工用ヘッド

さらい刃を有するVFM 形は、ソリッドエンドミルよりも優れた加工面品位を提供。

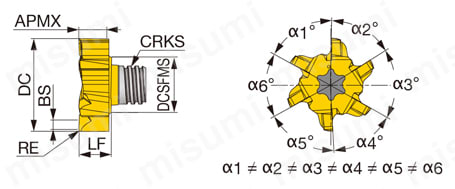

外形図

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 外形図

APMX = 最大切込み
CRKS = 接続ねじサイズ

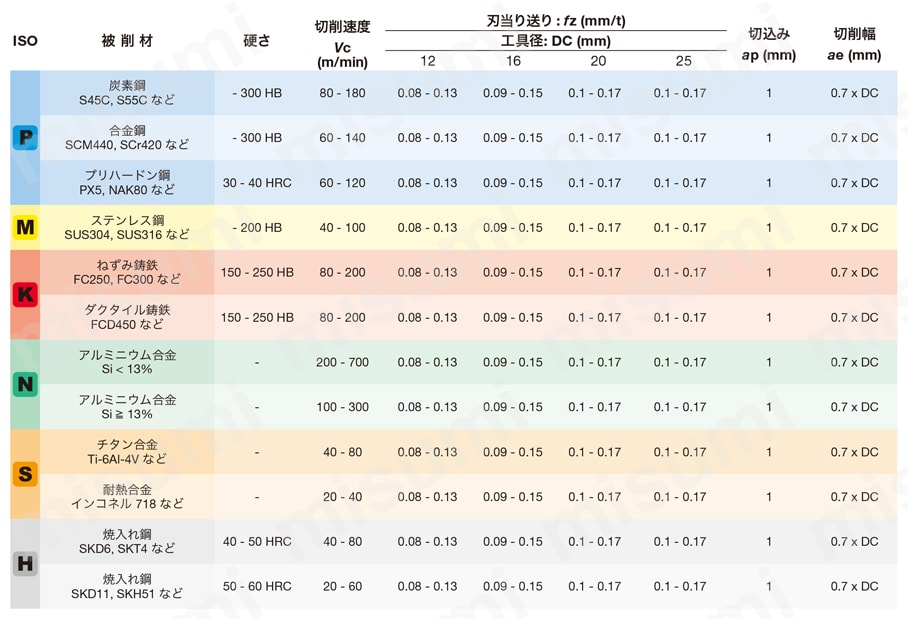

推奨切削条件

推奨切削条件表

平面加工

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 推奨切削条件表

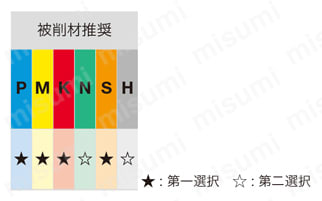

適用被削材

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 適用被削材

選定サポート情報

外観形番接続ねじ
サイズ		対応ヘッド形番トルク
（N.m）
Torx®ビット用ソケットヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 TorxRビット用ソケットBIT-SOCKET-T20-DRIVES05, S06VFM120, VTB135,
VTB160W2.00,
VTB165W2.00		7, 10
BIT-SOCKET-T25-DRIVES06VFM160,
VTB160W3.00,
VTB160W4.00,
VTB165W3.00,
VTB165W4.00		10
BIT-SOCKET-T30-DRIVES08VTB19515
BIT-SOCKET-T40-DRIVES08, S10VFM200, VST277,
VTB225		15, 28
BIT-SOCKET-T50-DRIVES08, S10VFM250, VTB25015, 28

適応範囲

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 適応範囲

注意・禁止事項

注意事項

  • 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
  • ヘッド取付けの際は、予めエアブロ-、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
  • 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
  • ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
    また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
  • ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。
ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形 注意事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

VFM250L07.5R04I06S10-AH715

2個

10,740円( 11,814円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

VFM250L07.5R04I06S10-AH715で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ヘッド交換式エンドミルTungMeister用 荒～仕上げ加工用カッタヘッド VFM形の型番VFM250L07.5R04I06S10-AH715のページです。
型番VFM250L07.5R04I06S10-AH715に関する仕様情報を記載しております。
