三菱マテリアル

三菱マテリアル

RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式

RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
37,303円 ～ 46,848円
税込価格
41,033円 ～ 51,533円

【特長】・穴の許容差H7に対応した貫通穴用ヘリカルフルートヘッド（側面内部給油...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定16件の候補があります。

Loading...

商品情報






製品特長・仕様

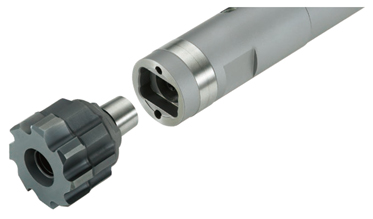

ヘッド交換式リーマ  RX1S
ヘッドを交換することで、幅広い径範囲に対応、使いやすい交換機能と高い振れ精度を実現

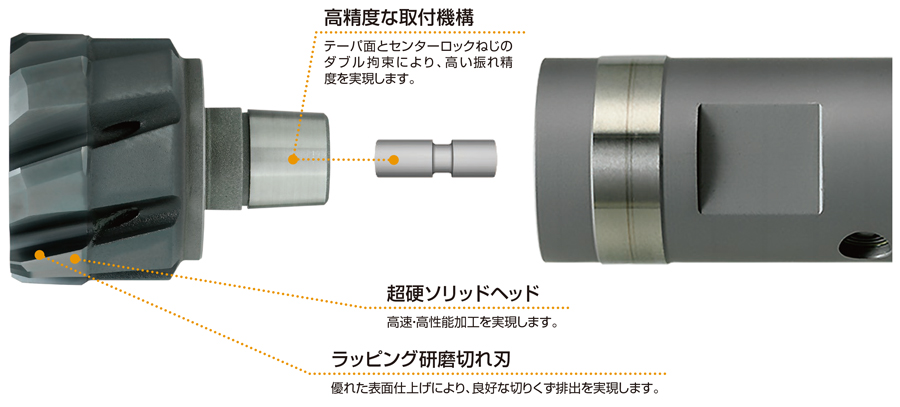

RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 特長-1
RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 特長-2


2つのヘッドで穴の形態に対応可能

貫通穴用ヘリカルフルートヘッド  側面内部給油式

RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 特長-3
RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 特長-4


止まり穴用ストレートフルートヘッド  中心部内部給油式

RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 特長-5
RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 特長-6

穴の許容差 H7に対応

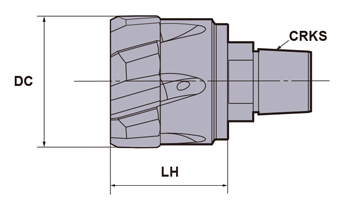

外形図

RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 外形図

図1
※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

被削材特性切削速度
vc （m/min）		送り量
fz （mm/t.）
DC＜20DC≧20
P軟鋼
（SS400、S10C等）		かたさ
≦180HB		120 （90-155）0.10-0.200.10-0.22
炭素鋼・合金鋼
（S45C、SCM440等）		かたさ
180-280HB		120 （90-155）0.10-0.200.10-0.22
炭素鋼・合金鋼
（SNCM439等）		かたさ
280- 350HB		100 （75-130）0.10-0.200.10-0.22
Mオーステナイト系ステンレス鋼
（SUS304、SUS316等）		かたさ
≦200HB		20 （15-30）0.08-0.150.08-0.18
フェライト系ステンレス鋼
（SUS430等）		-40 （30-60）0.08-0.180.08-0.20
二層系ステンレス鋼
（SUS329J1等）		-20 （15-30）0.08-0.150.08-0.18
析出硬化系ステンレス鋼
（SUS630等）		-40 （30-60）0.08-0.180.08-0.20
Kねずみ鋳鉄
（FC300等）		引張り強さ
≦350MPa		110 （80-130）0.10-0.200.10-0.22
ダクタイル鋳鉄
（FC450等）		引張り強さ
≦450MPa		90 （65-110）0.10-0.200.10-0.22
S耐熱合金
（Inconel718等）		-30 （20-40）0.08-0.180.10-0.20
チタン合金
（Ti-6Al-4V等）		-30 （20-40）0.08-0.180.10-0.20

適用被削材

幅広い被削材にこれ一つで対応可能

汎用性の高い超硬母材と専用PVDコーティングの組み合わせにより、高精度な穴仕上げ加工の長寿命化を実現しました。
RX1S ヘッド交換式リーマ 貫通穴用ヘリカルフルートヘッド 側面内部給油式 幅広い被削材にこれ一つで対応可能


注意・禁止事項

ヘッドとホルダは取付けねじサイズCRKSが同じものをご使用ください。

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃数
CRKS
LH(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
14
6
TP1
17.9

1個

37,303円( 41,033円 )

4日目

15
6
TP1
17.9

1個

37,595円( 41,355円 )

3日目

16
6
TP2
17.9

1個

37,595円( 41,355円 )

4日目

17
6
TP2
17.9

1個

37,595円( 41,355円 )

4日目

18
6
TP3
17.9

1個

37,595円( 41,355円 )

4日目

19
6
TP3
17.9

1個

37,886円( 41,675円 )

4日目

20
6
TP4
17.9

1個

38,250円( 42,075円 )

4日目

21
6
TP4
17.9

1個

38,906円( 42,797円 )

4日目

22
6
TP4
17.9

1個

39,198円( 43,118円 )

4日目

23
6
TP5
18.9

1個

41,092円( 45,201円 )

4日目

24
6
TP5
18.9

1個

42,986円( 47,285円 )

4日目

25
8
TP5
18.9

1個

43,642円( 48,006円 )

4日目

26
8
TP5
18.9

1個

45,245円( 49,770円 )

4日目

27
8
TP5
18.9

1個

46,192円( 50,811円 )

4日目

28
8
TP6
18.9

1個

46,483円( 51,131円 )

4日目

29
8
TP6
18.9

1個

46,848円( 51,533円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・穴の許容差H7に対応した貫通穴用ヘリカルフルートヘッド（側面内部給油式）
・汎用性の高い超硬母材と専用PVDコーティングの組み合わせにより、幅広い被削材に対応可能です
・ラッピング研磨切れ刃により良好な切りくず排出を実現

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
