仕様・寸法を表示する

追加工・オプション

三菱マテリアル

三菱マテリアル

RX1S ヘッド交換式リーマ用ホルダ

RX1S ヘッド交換式リーマ用ホルダ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
49,398円 ～ 66,373円
税込価格
54,338円 ～ 73,010円

【特長】・ヘッド交換式リーマ「RX1S」用ホルダ・汎用性の高い超硬母材と専用P...

詳細情報を確認する

型番

未確定12件の候補があります。

Loading...

商品情報






製品特長・仕様

ヘッド交換式リーマ  RX1S
ヘッドを交換することで、幅広い径範囲に対応、使いやすい交換機能と高い振れ精度を実現

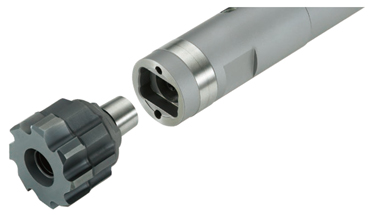

RX1S ヘッド交換式リーマ用ホルダ 特長-1

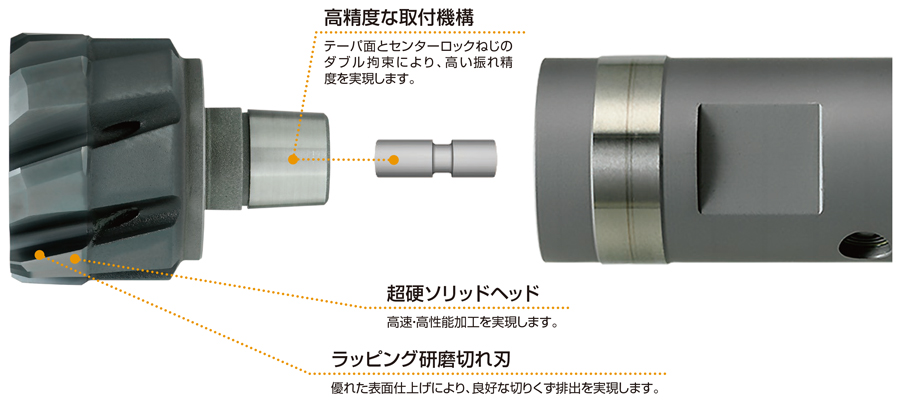

RX1S ヘッド交換式リーマ用ホルダ 特長-2


2つのヘッドで穴の形態に対応可能

貫通穴用ヘリカルフルートヘッド  側面内部給油式

RX1S ヘッド交換式リーマ用ホルダ 特長-3
RX1S ヘッド交換式リーマ用ホルダ 特長-4


止まり穴用ストレートフルートヘッド  中心部内部給油式

RX1S ヘッド交換式リーマ用ホルダ 特長-5
RX1S ヘッド交換式リーマ用ホルダ 特長-6

穴の許容差 H7に対応

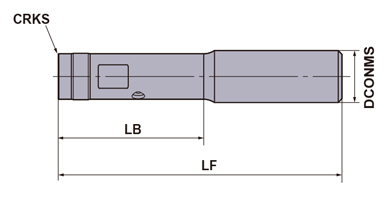

外形図

RX1S ヘッド交換式リーマ用ホルダ 外形図

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

被削材特性切削速度
vc （m/min）		送り量
fz （mm/t.）
DC＜20DC≧20
P軟鋼
（SS400、S10C等）		かたさ
≦180HB		120 （90-155）0.10-0.200.10-0.22
炭素鋼・合金鋼
（S45C、SCM440等）		かたさ
180-280HB		120 （90-155）0.10-0.200.10-0.22
炭素鋼・合金鋼
（SNCM439等）		かたさ
280- 350HB		100 （75-130）0.10-0.200.10-0.22
Mオーステナイト系ステンレス鋼
（SUS304、SUS316等）		かたさ
≦200HB		20 （15-30）0.08-0.150.08-0.18
フェライト系ステンレス鋼
（SUS430等）		-40 （30-60）0.08-0.180.08-0.20
二層系ステンレス鋼
（SUS329J1等）		-20 （15-30）0.08-0.150.08-0.18
析出硬化系ステンレス鋼
（SUS630等）		-40 （30-60）0.08-0.180.08-0.20
Kねずみ鋳鉄
（FC300等）		引張り強さ
≦350MPa		110 （80-130）0.10-0.200.10-0.22
ダクタイル鋳鉄
（FC450等）		引張り強さ
≦450MPa		90 （65-110）0.10-0.200.10-0.22
S耐熱合金
（Inconel718等）		-30 （20-40）0.08-0.180.10-0.20
チタン合金
（Ti-6Al-4V等）		-30 （20-40）0.08-0.180.10-0.20

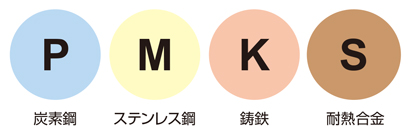

適用被削材

幅広い被削材にこれ一つで対応可能

汎用性の高い超硬母材と専用PVDコーティングの組み合わせにより、高精度な穴仕上げ加工の長寿命化を実現しました。
RX1S ヘッド交換式リーマ用ホルダ 幅広い被削材にこれ一つで対応可能


注意・禁止事項

ヘッドとホルダは取付けねじサイズCRKSが同じものをご使用ください。

型番リスト

表示件数:
  1. 1
型番
全長(mm)
シャンク径・MT No
ヘッド径適合範囲(mm)
CRKS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
91
16
14～15
TP1

1個

49,398円( 54,338円 )

3日目

99.0
20
16～17
TP2

1個

51,438円( 56,582円 )

4日目

106.0
20
18～19
TP3

1個

53,623円( 58,985円 )

4日目

113.5
20
20～22
TP4

1個

55,809円( 61,390円 )

4日目

130.5
20
23～27
TP5

1個

58,068円( 63,875円 )

4日目

152.5
25
28～29
TP6

1個

61,419円( 67,561円 )

4日目

123.0
16
14～15
TP1

1個

53,405円( 58,746円 )

3日目

135
20
16～17
TP2

1個

55,590円( 61,149円 )

4日目

146
20
18～19
TP3

1個

57,922円( 63,714円 )

4日目

158.5
20
20～22
TP4

1個

60,326円( 66,359円 )

4日目

185.5
20
23～27
TP5

1個

62,730円( 69,003円 )

4日目

217.5
25
28～29
TP6

1個

66,373円( 73,010円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ヘッド交換式リーマ「RX1S」用ホルダ
・汎用性の高い超硬母材と専用PVDコーティングの組み合わせにより、幅広い被削材に対応可能です
・穴の許容差H7に対応した、貫通穴用ヘリカルフルートヘッド（側面内部給油式）と止まり穴用ストレートフルートヘッド（中心部内部給油式）の2つのヘッド形状をラインアップ（別売）しており、穴の形態に合わせて選択可能です

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
