タンガロイ

ヘッド交換式ドリル DrillMeister用モジュラボディ TID-M L/D=2

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 28,840円～ 32,070円

税込価格: 31,724円～ 35,277円

超硬ソリッドドリルの切削性能と刃先交換式ドリルの利便性を兼ね備えた画期的なヘッ...

油穴（オイルホール）：

○
加工公差(mm)：

0～0.04

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品はホルダのみです。ヘッドは別売りです。

型番

未確定17件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

新考案モジュラボディの採用と
TungFlex システムとの組合せにより
長突き出し穴加工に高い信頼性を実現

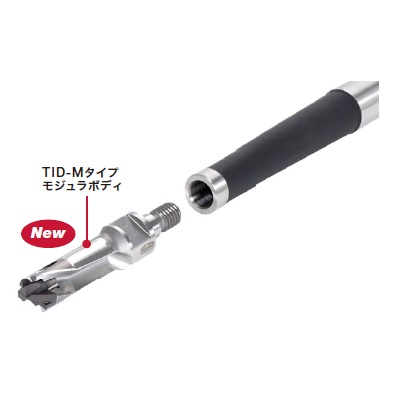

モジュラシステム

TungFlexシステムの採用により、長突き出しでも抜群の安定性を実現
クイックチェンジが可能なためダウンタイムの削減に有効
L/D=2を標準設定

CERATIZIT MaxiMill 274 ミリングカッタ製品の基本仕様・特長

TID-M

最大穴深さ	シャンクタイプ	ドリル径（mm）
2×D	モジュラ	Φ6～Φ14.4

豊富なラインナップを誇るTungFlexシステム

あらゆるサイズと種類のシャンクとを組み合わせることにより、長突き出し加工に対応
一体型ホルダを使用することで加工中の高い精度と工具剛性を実現
ポリゴンカップリング（PSC）のTungCapホルダとの組合せによりNC旋盤での使用も可能

BT シャンクホルタ

CERATIZIT MaxiMill 274 ミリングカッタ最大切込みとアプローチ角2

TungCap（PSC）ホルダ

超硬シャンク

鋼シャンク

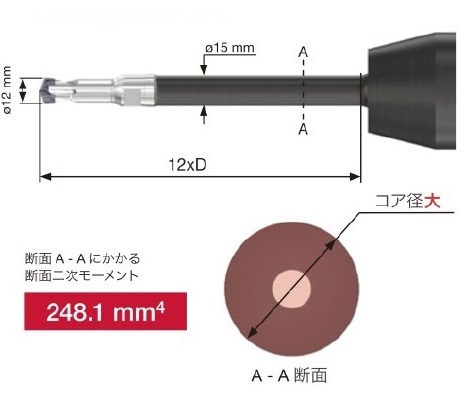

高剛性ボディにより高い加工安定性を実現

ドリル：TID120M8-2モジュラボディ+超硬シャンク
ドリル：DMP120 AH9130

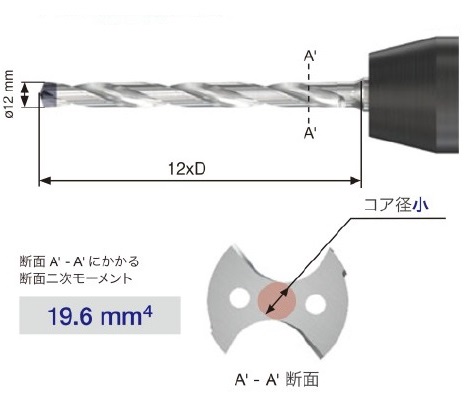

他社品
ドリル：ヘッド交換式ドリル、12xD
ドリル：先端角140°のドリルヘッド

CERATIZIT MaxiMill 274 ミリングカッタ 2種類のインサートが装着可能

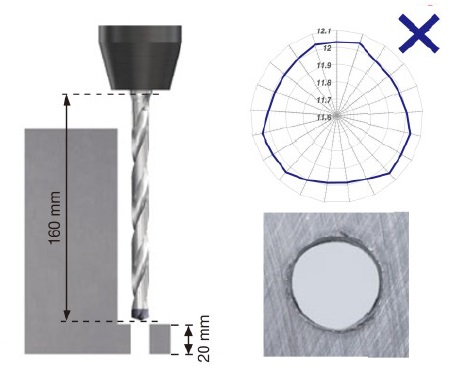

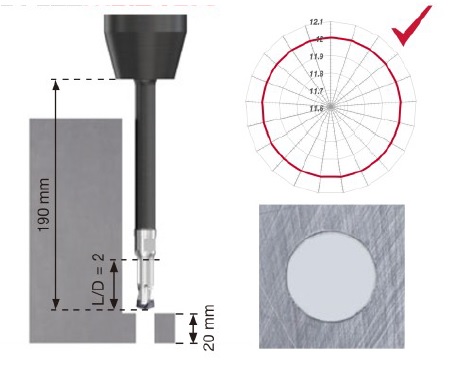

他社品との穴精度の比較

他社品

ドリル	12mm、L/D=2
ドリルヘッド	DMP120
材種	AH9130
被削材	炭素鋼/S55C
切削速度	Vc=100（m/min）
送り	f=0.3（mm/rev）
穴深さ	H=20（mm）
切削油	湿式（内部給油）

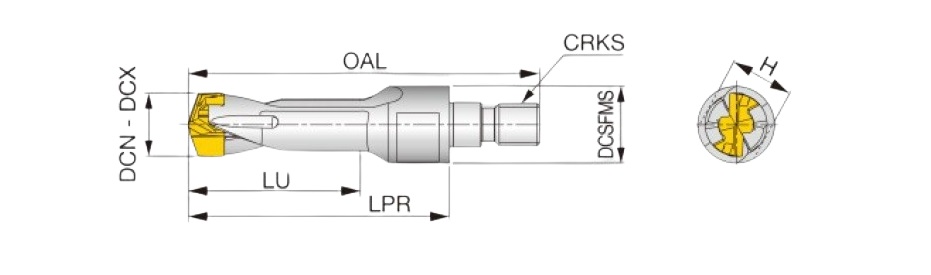

外形図

※寸法についてはメーカーのデジタルカタログを参照ください。

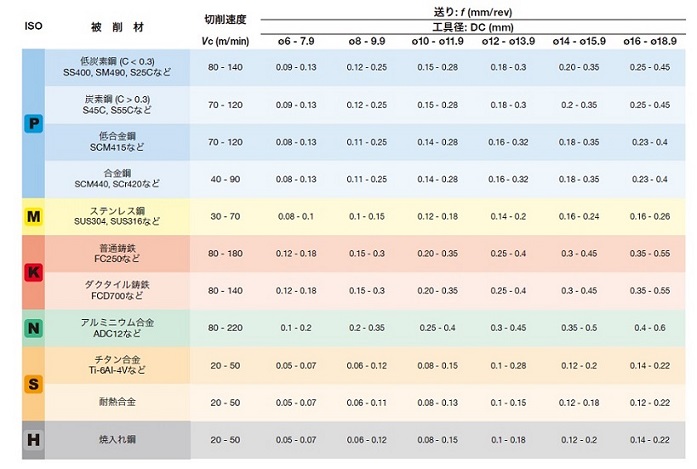

推奨切削条件

上記切削条件は一般的な加工条件の目安です
使用機械の馬力や剛性および被削材によって変更する必要があります
機械剛性や切削条件などにより穴径は変動することがあります

型番リスト

表示件数:

型番	ドリル径（刃径）(mm)	加工穴深さ（L/D)(mm)	全長（L1）(mm)	突出長（L2）(mm)	首下長・溝長（L3）(mm)	フランジ径（肩部径）(mm)	シャンク径・MT No	適合ヘッド	ポケットサイズ(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TID060M6-2	6～6.4	13	42.05	27.55	13	10	M6	DM060～DM064	6	1個	28,840円( 31,724円 )	1日目
TID065M6-2	6.5～6.9	14.5	43.65	29.15	14.5	10	M6	DM065～DM069	6.5	1個	28,840円( 31,724円 )	1日目
TID070M6-2	7～7.4	15	45.05	30.55	15	10	M6	DM070～DM074	7	1個	28,840円( 31,724円 )	1日目
TID075M6-2	7.5～7.9	16.5	46.55	32.05	16.5	10	M6	DM075～DM079	7	1個	28,840円( 31,724円 )	1日目
TID080M6-2	8～8.4	18	48.15	33.65	18	10	M6	DM080～DM084	8	1個	28,840円( 31,724円 )	1日目
TID085M6-2	8.5～8.9	19.5	49.65	35.15	19.5	10	M6	DM085～DM089	8	1個	28,840円( 31,724円 )	1日目
TID090M6-2	9～9.4	20	51.35	36.85	20	10	M6	DM090～DM094	9	1個	28,840円( 31,724円 )	1日目
TID095M6-2	9.5～9.9	21.5	52.85	38.35	21.5	10	M6	DM095～DM099	9	1個	28,840円( 31,724円 )	1日目
TID100M8-2	10～10.4	22	59.95	42.95	22	14.5	M8	DM100～DM104	10	1個	32,070円( 35,277円 )	1日目
TID105M8-2	10.5～10.9	23.5	61.55	44.55	23.5	14.5	M8	DM105～DM109	10	1個	32,070円( 35,277円 )	1日目
TID110M8-2	11～11.4	24	63.15	46.15	24	14.5	M8	DM110～DM114	11	1個	32,070円( 35,277円 )	1日目
TID115M8-2	11.5～11.9	25.5	64.75	47.75	25.5	14.5	M8	DM115～DM119	11	1個	32,070円( 35,277円 )	1日目
TID120M8-2	12～12.4	26	66.3	49.3	26	14.5	M8	DM120～DM124	12	1個	32,070円( 35,277円 )	1日目
TID125M8-2	12.5～12.9	27.5	67.9	50.9	27.5	14.5	M8	DM125～DM129	12	1個	32,070円( 35,277円 )	1日目
TID130M10-2	13～13.4	28	68	49	28	18	M10	DM130～DM134	13	1個	32,070円( 35,277円 )	1日目
TID135M10-2	13.5～13.9	29.5	69.5	50.5	29.5	18	M10	DM135～DM139	13	1個	32,070円( 35,277円 )	1日目
TID140M10-2	14～14.4	31	71.15	52.15	31	18	M10	DM140～DM144	14	1個	32,070円( 35,277円 )	1日目

詳細情報

基本情報

基本情報

超硬ソリッドドリルの切削性能と刃先交換式ドリルの利便性を兼ね備えた画期的なヘッド交換式ドリルのモジュラボディです。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品はホルダのみです。ヘッドは別売りです。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ヘッド交換式ドリル DrillMeister用モジュラボディ TID-M L/D=2	ヘッド交換式ドリル DrillMeister用モジュラーボディ TID-S L/D=2	ヘッド交換ドリル面取りインサート付きモジュラボディ TID-L-A-M	ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=3	ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=5	TID-R L/D=12 ドリルマイスターヘッド交換式ドリル	TIDU-R L/D=12 ドリルマイスターヘッド交換式ドリル	ヘッド交換式ドリル TIDC形	ヘッド交換式ドリル DrillMeister用ドリルボディ TID-M L/D=3	ヘッド交換式ドリル DrillMeister用ドリルボディ L/D=12	ヘッド交換式ドリル DrillForceMeister用ドリルボディ TIS L/D=8	TID-R L/D=3.5 ドリルマイスターヘッド交換式ドリル	TID-R L/D=8 ドリルマイスターヘッド交換式ドリル
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	28,840円～	30,250円～	41,020円～	27,740円	37,820円	52,140円	52,140円	27,600円～	31,490円～	46,880円～	67,530円～	27,960円～	43,950円～
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目	1日目	1日目	1日目	1日目	1日目	1日目	1日目～
油穴（オイルホール）	○	○	○	○	○	○	○	○	○	○	○	○	○
加工公差(mm)	0～0.04	0～0.04	0～0.04	0～0.04	0～0.05	0～0.08	0～0.0007	0～0.05	-	-	-	0～0.04	-

back next

ヘッド交換式ドリル DrillMeister用モジュラボディ TID-M L/D=2のレビュー

この商品のレビューはありませんレビューを書く
