高圧クーラント対応端面溝入れ用アダプタ QSDR/L-CHP
- 通常価格(税別)
- 24,200円
- 税込価格
- 26,620円
1コーナ仕様のインサートと高剛性セルフクランプ機構により、深溝加工や突切り加工...
-
- 加工用途：
- 溝入れ / 端面溝入れ / 突っ切り
-
- ホルダ角度(°)：
- 0
-
- タイプ：
- モジュラー型（ブレード）
-
- 油穴（オイルホール）：
- ○
-
- シャンク材質：
- 鋼
-
- 適合チップ：
- QGM、QGS、QTX
-
- スパナ：
- QL-39
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本商品はアダプタのみです。インサートは別売りです。
商品情報
製品特長・仕様
端面の深溝加工用工具
独自のクランプ機構で高剛性な深溝加工が可能
従来よりも厚みを増した、高剛性なアダプタ形状
-アダプタ部を強靭な形状へ新設計
-安定した深溝端面加工を実現
高圧クーラント対応
-アダプタに沿ってクーラントを吐出
-溝内にクーラントを確実に供給し、安定した加工を実現
QTX チップブレーカ
■切りくず処理性
| 切削速度 Vc（m/min） | 80 |  |  |  |  |  |
|---|---|---|---|---|---|---|
| 0.1 | 0.125 | 0.15 | 0.175 | 0.2 | ||
| 送り：f（mm/rev） | ||||||
 | インサート | QTX5-040AH7025 |
| 被削材 | S45C | |
| 溝幅 | CW=5mm | |
| 溝深さ | 40mm | |
| 切削油 | 湿式（1MPa） |
2 種類のクーラント接続方法に対応したホルダ
2か所のホース接続口とダイレクト接続口。
※ダイレクト接続はメトリックホルダのみ
外形図
本図は右勝手（R）を示す。
※寸法についてはメーカーのデジタルカタログを参照ください。

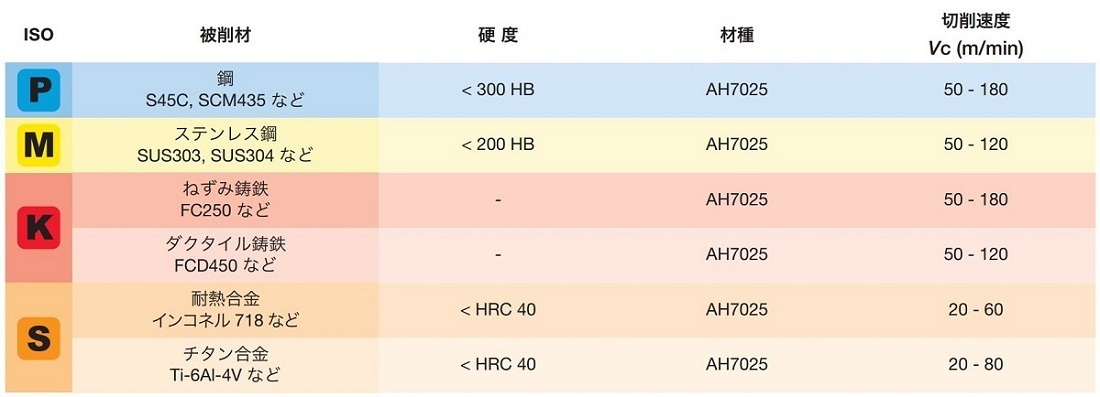

推奨切削条件
標準切削条件
送りf（mm/rev）はメーカーのデジタルカタログの6ページを参照ください。
型番リスト
