ＮＴツール

ＮＴツール

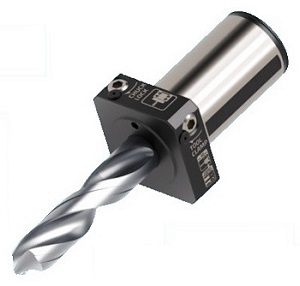

CNC旋盤用ハイドロチャック ST・M-PHC

CNC旋盤用ハイドロチャック ST・M-PHC

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
47,360円
税込単価
52,096円

CNC旋盤・刃物台での加工品質と工具寿命を向上する高精度ハイドロチャック。【特...

詳細情報を確認する

  • 主軸・シャンク形状：
    ST（ストレートテーパ）
  • 主軸・シャンク種類：
    ST
  • 主軸・シャンク番号：
    40
  • 把握径(mm)：
    20
  • 最小刃具挿入量(mm)：
    50
  • 最大刃具挿入量(mm)：
    90
  • クーラント等供給方式：
    センタースルー
  • 先端タイプ：
    標準
  • 先端チャック部外径(mm)：
    55

(i)ご注意

  • 刃物のシャンクはh6公差範囲内のシャンクを使用してください。

型番

ST40M-PHC20 解除

Loading...

指定中 の仕様・寸法情報

商品情報






製品特長・仕様

CNC旋盤・刃物台での加工品質と工具寿命を向上する高精度ハイドロチャック。

  • ハイドロ減衰効果により加工時のびびりを抑制

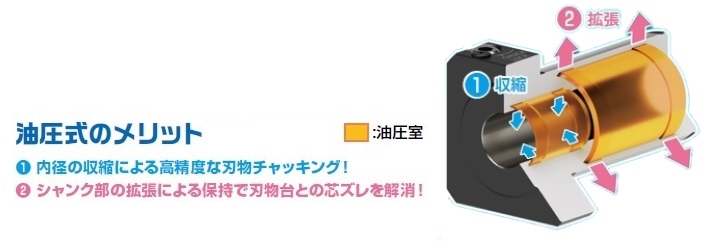

  • チャック部、シャンク部ともに油圧式を採用
  • 繰り返し取付精度2μm以下
  • 刃物取付時の芯ズレを解消
  • ドリル、ボーリング加工での穴曲がり・びびりを低減！


性能・試験情報

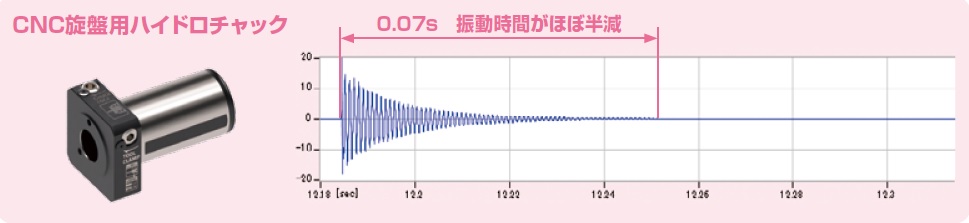

防振効果

高い防振性：独自の油圧室構造により、高い振動吸収効果を実現！

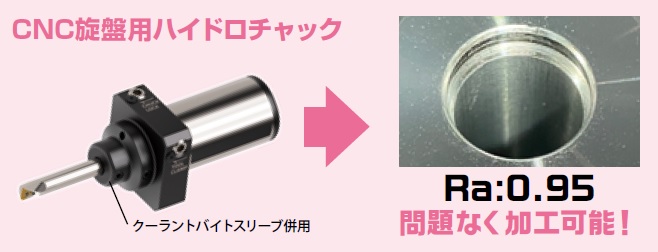

効果事例（1）

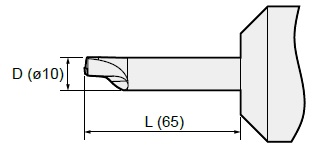

L/D：6.5の仕上げ加工にてRa：0.95μmの加工を実現!

ワーク材SCM440
使用工具超硬Φ10 ボーリングバー
インサートTPGT110304*
加工径Φ14mm
切り込み0.075mm
切削送り0.09mm/rev
周速63.7m/min
クーラントセンタースルー（水溶性）

効果事例（2）

L/D：4.75の仕上げ加工にてRa：1.048μmの加工を実現！

ワーク材S45C
使用工具鋼Φ12 ボーリングバー
インサートTPMT110304*
加工径Φ15mm
切り込み0.5mm
切削送り0.1mm/rev
周速200m/min
クーラントセンタースルー（水溶性）

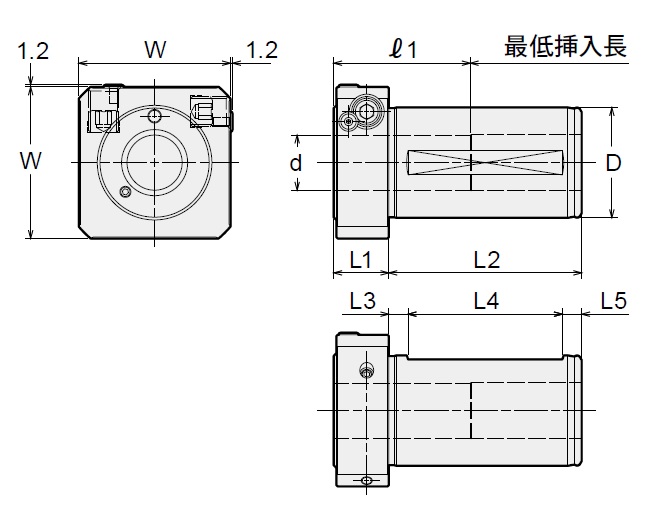

外形図

寸法についてはメーカーデジタルカタログを参照ください。



選定サポート情報

ラインナップのご紹介

組み合わせ一覧

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ST40M-PHC20

1個

47,360円( 52,096円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

CNC旋盤・刃物台での加工品質と工具寿命を向上する高精度ハイドロチャック。
【特長】
・ハイドロ減衰効果により加工時のびびりを抑制
・チャック部、シャンク部ともに油圧式を採用
・繰り返し取付精度2μm以下
・刃物取付時の芯ズレを解消

(i)ご注意

  • 刃物のシャンクはh6公差範囲内のシャンクを使用してください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

ST40M-PHC20で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

CNC旋盤用ハイドロチャック ST・M-PHCの型番ST40M-PHC20のページです。
型番ST40M-PHC20に関する仕様情報を記載しております。
