(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル AlTiNコート IC4EAV

(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル AlTiNコート IC4EAV

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
3,000円 ~ 12,510円
税込価格
3,300円 ~ 13,761円

【特長】・刃長、全長が短く、自動旋盤用での使用に最適・刃径Φ10以下のシャンク...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定8件の候補があります。

Loading...

商品情報






製品特長・仕様

(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル 特長
  • 刃長、全長が短く、自動旋盤用での使用に最適
  • 刃径φ10以下のシャンク径はφ6でER11コレットで使用可能
  • 新しいVcコーティングは従来のV1(TIALNコーティング)に比べ高い硬度(約3000HV)と酸化開始温度(約900℃)により更に長寿命

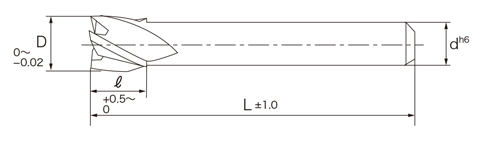

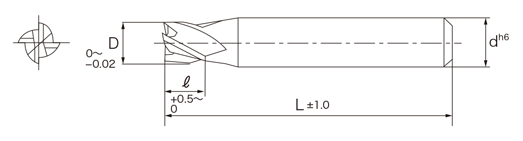

外形図

(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル 外形図-1

Fig.1

(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル 外形図-2

Fig.2

(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル 外形図-3

Fig.3

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

標準切削条件表

被削材一般構造用鋼/炭素鋼/鋳鉄
S50C、SS400、FC250
合金鋼/工具鋼
SCM、SKD、SKS
プリハードン鋼(38~45HRC)
SKD61、SK、NAK
ステンレス
SUS304、316
高硬度鋼(45~55HRC)
SKD61等
刃径
D(mm)
回転速度
n(n/min)
送り速度
F(mm/min)
回転速度
n(n/min)
送り速度
F(mm/min)
回転速度
n(n/min)
送り速度
F(mm/min)
回転速度
n(n/min)
送り速度
F(mm/min)
回転速度
n(n/min)
送り速度
F(mm/min)
38,8005607,2002855,0001303,4002303,08080
46,6004755,4002603,7501302,5501852,31080
55,3004254,3002403,0001302,0401601,85080
64,4504253,6002352,5001301,7201401,55075
73,8004253,1002302,1501301,5201301,32075
83,3004102,7002301,9001301,3801251,15070
102,6503902,1502301,5001301,17012595570
122,2003901,8002301,25013097011579560
切り込み深さ
(溝)
ap=0.5D
(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル 標準切削条件表-1
ap=0.05D
(ザ・)カットミル 自動旋盤用超硬4枚刃エンドミル 標準切削条件表-2

切削条件時の注意

※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

型番リスト

型番
刃径(mm)
シャンク径(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
4
1

1個

3,000( 3,300円 )

3日目

4
4
2

1個

3,300( 3,630円 )

3日目

5
6
1

1個

3,400( 3,740円 )

3日目

6
6
2

1個

3,600( 3,960円 )

3日目

7
6
3

1個

5,760( 6,336円 )

3日目

8
6
3

1個

7,470( 8,217円 )

2日目

10
6
3

1個

9,900( 10,890円 )

3日目

12
10
3

1個

12,510( 13,761円 )

3日目

Loading...

詳細情報

基本情報

【特長】
・刃長、全長が短く、自動旋盤用での使用に最適
・刃径Φ10以下のシャンク径はΦ6でER11コレットで使用可能
・新しいVcコーティングは従来のV1(TIAlNコーティング)に比べ高い硬度(約3000HV)と酸化開始温度(約900℃)により更に長寿命

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
