超硬2枚刃ロングシャンクボール AlTiNコード（ザ・）カットミル IC2BEL
- 通常価格(税別)
- 2,500円 ～ 22,500円
- 税込価格
- 2,750円 ～ 24,750円
【特長】・圧倒的コストパフォーマンスを実現・生材から合金鋼までの幅広いワークの...
-
- 加工用途（加工形状）：
- 曲面 / R溝
-
- 工具材質：
- 超硬
-
- 被削材：
- 一般鋼 / 調質鋼 / ステンレス鋼
-
- ねじれ角：
- 標準ネジレ(30～44°)
-
- コーティング：
- 鋼用
-
- 標準/追加工区分：
- メーカー標準品
-
- 刃数(枚)：
- 2
-
- コーナー形状：
- アタリ付き
-
- 焼きばめ対応：
- ○
-
- コーティング詳細：
- AlTiN
-
- ねじれ角詳細：
- 30°
-
- 刃径公差：
- 0～-0.02
-
- シャンク径公差：
- h6
商品情報
製品特長・仕様
- 圧倒的コストパフォーマンスを実現
- 生材から合金鋼までの幅広いワークの加工が可能
- 新しいVcコーティングは従来のV1（TiALNコーティング）に比べ高い硬度（約3000HV）と酸化開始温度（約900℃）により更に長寿命

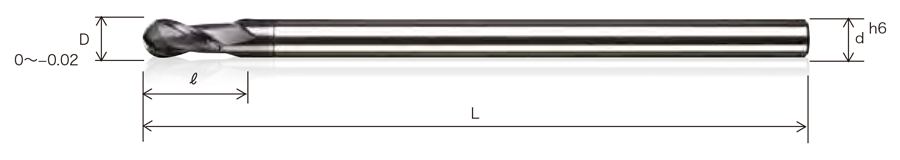

外形図
※寸法についてはデジタルカタログを参照ください。
推奨切削条件
推奨切削条件表
標準切削条件表
| 被削材 | 構造用鋼/炭素鋼 SS41/S45C（HRC30以下） | 工具鋼/プリハードン鋼 SKD/NAK101（HRC30-35） | 合金鋼/ステンレス鋼 SCM/SUS304（HRC35-40） | 熱処理鋼等 SKD61等（HRC40-45） | ||||
|---|---|---|---|---|---|---|---|---|
| D | 回転数 n（min-1） | 送り速度 F（mm/min） | 回転数 n（min-1） | 送り速度 F（mm/min） | 回転数 n（min-1） | 送り速度 F（mm/min） | 回転数 n（min-1） | 送り速度 F（mm/min） |
| 1 | 31,000 | 620 | 25,000 | 400 | 18,000 | 300 | 13,300 | 150 |
| 2 | 15,500 | 620 | 12,500 | 400 | 10,000 | 300 | 6,600 | 150 |
| 3 | 10,600 | 630 | 8,500 | 400 | 7,000 | 300 | 4,500 | 150 |
| 4 | 8,000 | 630 | 6,400 | 450 | 5,000 | 320 | 3,400 | 190 |
| 6 | 5,300 | 670 | 4,200 | 470 | 3,500 | 350 | 3,000 | 210 |
| 8 | 4,000 | 800 | 3,200 | 550 | 3,000 | 420 | 2,200 | 220 |
| 10 | 3,200 | 750 | 2,500 | 520 | 2,200 | 420 | 1,600 | 230 |
| 12 | 2,700 | 700 | 2,100 | 490 | 1,800 | 370 | 1,300 | 220 |
| 16 | 2,000 | 650 | 1,600 | 490 | 1,300 | 370 | 1,100 | 190 |
| 加工内容 | Ad | Pf |
|---|---|---|
| 荒加工 | ≦0.1D | ≦0.3D |
| 仕上加工 | ≦0.05D | ≦0.05D |
切削条件時の注意
※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。特に突出し量に応じても切削条件を調整して下さい。
型番リスト
- 表示件数:
| 型番 |
刃径(mm) |
刃長(mm) |
コーナ・ボール半径(mm) |
シャンク径(mm) |
全長(mm) |
R精度(μm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1
|
2
|
0.5
|
6
|
75
|
±10
| 1個 | 2,500円(
2,750円
) | 3日目 | |
1
|
2
|
0.5
|
6
|
100
|
±10
| 1個 | 3,100円(
3,410円
) | 3日目 | |
2
|
4
|
1
|
6
|
100
|
±10
| 1個 | 3,100円(
3,410円
) | 3日目 | |
3
|
6
|
1.5
|
6
|
100
|
±10
| 1個 | 3,100円(
3,410円
) | 3日目 | |
4
|
8
|
2
|
6
|
100
|
±10
| 1個 | 3,100円(
3,410円
) | 3日目 | |
6
|
12
|
3
|
6
|
150
|
±10
| 1個 | 4,441円(
4,885円
) | 3日目 | |
8
|
16
|
4
|
8
|
150
|
±10
| 1個 | 5,400円(
5,940円
) | 3日目 | |
10
|
20
|
5
|
10
|
150
|
±10
| 1個 | 7,200円(
7,920円
) | 3日目 | |
10
|
20
|
5
|
10
|
200
|
±10
| 1個 | 10,440円(
11,484円
) | 3日目 | |
12
|
24
|
6
|
12
|
150
|
±10
| 1個 | 8,820円(
9,702円
) | 3日目 | |
12
|
24
|
6
|
12
|
200
|
±10
| 1個 | 12,600円(
13,860円
) | 2日目 | |
16
|
32
|
8
|
16
|
200
|
±20
| 1個 | 22,500円(
24,750円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・圧倒的コストパフォーマンスを実現
・生材から合金鋼までの幅広いワークの加工が可能
・新しいVcコーティングは従来のV1（TiAlNコーティング）に比べ高い硬度（約3000HV）と酸化開始温度（約900℃）により更に長寿命
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
