ＴＨＥ　ＣＵＴ

ＴＨＥ　ＣＵＴ

スーパー面取丸 彫刻Plus+ EN-ZERO型

スーパー面取丸 彫刻Plus+ EN-ZERO型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
18,540円
税込単価
20,394円

【特長】・独自のボディーとインサート設計により、バリの出にくい美しい加工を実現...

詳細情報を確認する

  • 種類：
    カッター本体
  • 用途：
    穴面取り / 面取り・横走り / 刻印
  • 面取り刃両角（θ）(°)：
    60
  • 最大穴面取り径(mm)：
    8
  • Rサイズ(mm)：
    0.2
  • 大径(mm)：
    7.5
  • シャンクサイズ：
    8
  • 全長(mm)：
    75
  • インサート材種：
    超硬
  • 寸法 ℓ1(mm)：
    17
  • 適合インサート：
    EN-DC070202R
  • 止めネジ：
    MSP-2.5S
  • レンチ：
    MFP-8

(i)ご注意

  • インサートは別売です。

型番

EN-ZERO-0760202 解除

Loading...

指定中 の仕様・寸法情報

商品情報






製品特長・仕様

スーパー面取丸 彫刻Plus+ 特長
  • 独自のボディーとインサート設計により、バリの出にくい美しい加工を実現!!
    さらにインサートを全周研磨する事により、優れた繰り返し精度も実現!!
  • 0.5mmの彫刻加工から、最大径7.5mmの面取りまで、幅広い加工が可能!!
    （円弧切削での繰り広げも出来ますので、さらに大きな面取り加工も可能です。）
  • 超微粒子超硬+ALCrNコーティングの採用により、長寿命化を実現!!

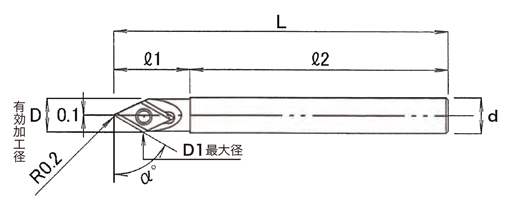

外形図

スーパー面取丸 彫刻Plus+ 外形図
    ※インサートは別売となります。
    ※寸法についてはデジタルカタログを参照ください。


    使用方法・事例

    使用方法

    スーパー面取丸 彫刻Plus+ 使用方法

    W ： 加工幅
    T ： 加工深さ

    彫刻範囲（W-T）の目安

    W: 加工幅0.50.60.660.81
    T: 加工深さ0.090.150.200.300.51

    穴面取り範囲（W-T）の目安

    W: 加工幅22.5345677.5
    T: 加工深さ1.381.812.243.103.974.835.706.13

    ※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

    使用事例

    加工例

    スーパー面取丸 彫刻Plus+ 加工例

    被削材：S55C

    加工内容切り込み深さ
    Ap    		回転数
    n（min-1）    		送り速度
    fz（mm/t）
    ロゴ彫刻（THECUT）0.2550000.04
    文字彫刻（2020・MTOOL・穴面取り径4か所）0.15
    穴面取り（φ1.5・φ2.1・φ2.6・φ3.4）1.530000.025


    推奨切削条件

    推奨切削条件表

    標準切削条件

    インサート形状対応被削材切削速度
    Vc（m/min）    		送り速度
    fz（mm/t）
    スーパー面取丸 彫刻Plus+ インサート形状一般構造用鋼・炭素鋼30～60～1000.01～0.05
    ステンレス
    鋳鉄
    非鉄金属

    切削条件時の注意

    ※Z軸を下ろす際の速度は、テーブルの送り速度の50%程に落として下さい。

    型番リスト

    表示件数:
    1. 1
    型番
    最小発注数量
    通常単価(税別)(税込単価)
    • 価格の安い順
    • 価格の高い順
    • 解除
    通常
    出荷日
    • 早い順
    • 遅い順
    • 解除

    EN-ZERO-0760202

    1個

    18,540円( 20,394円 )

    3日目

    1. 1

    Loading...

    詳細情報

    基本情報

    【特長】
    ・独自のボディーとインサート設計により、バリの出にくい美しい加工を実現！！
    ・インサートを全周研磨する事により、優れた繰り返し精度も実現！！
    ・0.5mmの彫刻加工から、最大径7.5mmの面取りまで、幅広い加工が可能！！（円弧切削での繰り広げも出来ますので、さらに大きな面取り加工も可能です。）
    ・超微粒子超硬+AlCrNコーティングの採用により、長寿命化を実現！！

    (i)ご注意

    • インサートは別売です。

    カタログ



    Loading...

    類似品

    類似品をすべて見る

    前へ 次へ

    閉じる

    EN-ZERO-0760202で型番確定

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スーパー面取丸 彫刻Plus+ EN-ZERO型の型番EN-ZERO-0760202のページです。
    型番EN-ZERO-0760202に関する仕様情報を記載しております。
