ＴＨＥ　ＣＵＴ

ＴＨＥ　ＣＵＴ

刃先交換式面取り 交換式ヘッド IDFC20-M6

刃先交換式面取り 交換式ヘッド IDFC20-M6

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
31,050円
税込単価
34,155円

【特長】・超硬シャンクと組み合わせて、突き出しの長い加工が可能！！・クーラント...

詳細情報を確認する

  • 種類：
    ヘッド
  • 用途：

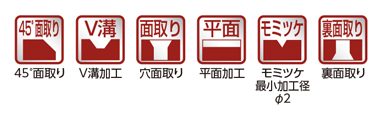

    穴面取り / 面取り・横走り / V溝 / 裏面取り / その他
  • 面取り刃両角（θ）(°)：
    45
  • 最大穴面取り径(mm)：
    20.5
  • 最小穴面取り径(mm)：
    14
  • 大径(mm)：
    20
  • 全長(mm)：
    41
  • 裏側最大C面取り量(mm)：
    2.97
  • 刃数(枚)：
    3
  • 表側最大C面取り量(mm)：
    2.8
  • 適合インサート：
    MT-SDM050204AM、MT-SDH050204US
  • 取付ネジ：
    M6

(i)ご注意

  • シャンク、インサート別売り。

型番

IDFC20-M6 解除

Loading...

指定中 の仕様・寸法情報

商品情報






製品特長・仕様

ヘッド交換式工具 IDFC20-M6 特長
  • 超硬シャンクの採用により、突き出しの長い加工が可能!!
  • 全てのヘッドとシャンクがクーラント穴付きのため、切屑排出性良好!!
  • 予備ヘッドをご用意頂きインサートを装着しておく事で、作業効率改善!!

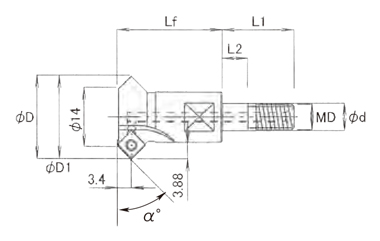

外形図

ヘッド交換式工具 IDFC20-M6 外形図

※インサートは別売となります。
※シャンクは別売となります。

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

被削材切削速度 Vc（m/min）送り速度 fz（mm/t）
低炭素鋼 （S15C、SS400）100～120～2000.04～0.1
高炭素鋼 （S45C,S55C）60～80～1500.04～0.1
工具鋼 （SK,SKH）40～60～1000.02～0.08
鋳鉄（ FC250,FC300）100～120～2000.04～0.1
ダクタイル鋳鉄80～100～1500.04～0.1
アルミ合金（ Si＜13%）120～180～3000.04～0.1
アルミ合金（ Si≧13%）60～80～1500.04～0.1
ステンレス（ SUS304、316）40～60～1000.02～0.06

切削条件時の注意

※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

IDFC20-M6

1個

31,050円( 34,155円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・超硬シャンクと組み合わせて、突き出しの長い加工が可能！！
・クーラント穴付きのため、切屑排出性良好！！

(i)ご注意

  • シャンク、インサート別売り。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

IDFC20-M6で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

刃先交換式面取り 交換式ヘッド IDFC20-M6の型番IDFC20-M6のページです。
型番IDFC20-M6に関する仕様情報を記載しております。
