仕様・寸法を表示する

追加工・オプション

不二越

不二越

SGスパイラルタップ バリレス SGSPBL

SGスパイラルタップ バリレス SGSPBL

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,034円 ～ 4,910円
税込価格
3,337円 ～ 5,401円

【特長】・バリゼロにより通り栓ゲージがすっきり通る。内径許容差もパーフェクトに...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定13件の候補があります。

Loading...

商品情報






製品特長・仕様

めねじ内径を切削し、バリゼロを実現
SGスパイラルタップ バリレス
バリゼロにより通り栓ゲージがすっきり通る。内径許容差もパーフェクトにクリア  PAT.P

SGスパイラルタップ バリレス SGSPBL 特長-1
SGスパイラルタップ バリレス SGSPBL 特長-2

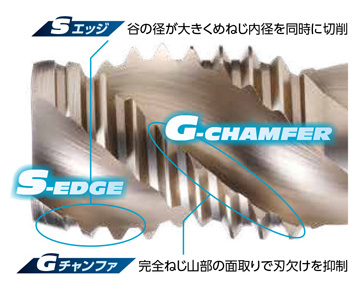

Sエッジ  シェービングエッジ

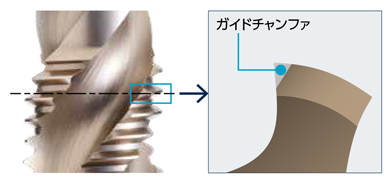

Gチャンファ  ガイドチャンファ

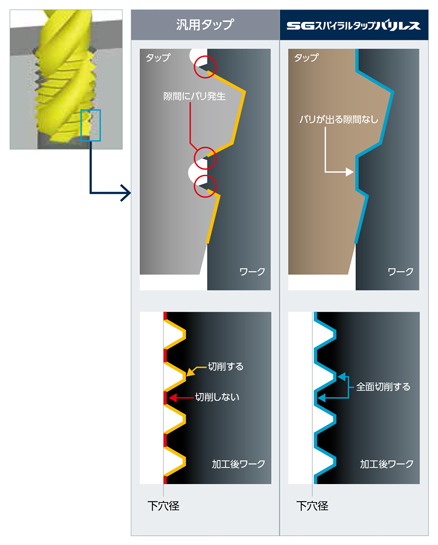

  • 下穴とタップ谷底の隙間を無くし、バリゼロを達成！
  • 完全ねじ山部の刃欠けを抑制し
    安定加工を実現
SGスパイラルタップ バリレス SGSPBL 特長-3
SGスパイラルタップ バリレス SGSPBL 特長-4

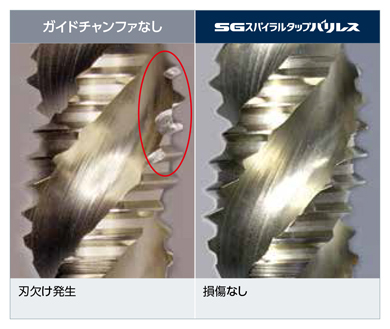

完全ねじ山部の鋭角部を面取りし、刃欠けを抑制


定数加工後の損傷状態
SGスパイラルタップ バリレス SGSPBL 特長-5


性能・試験情報

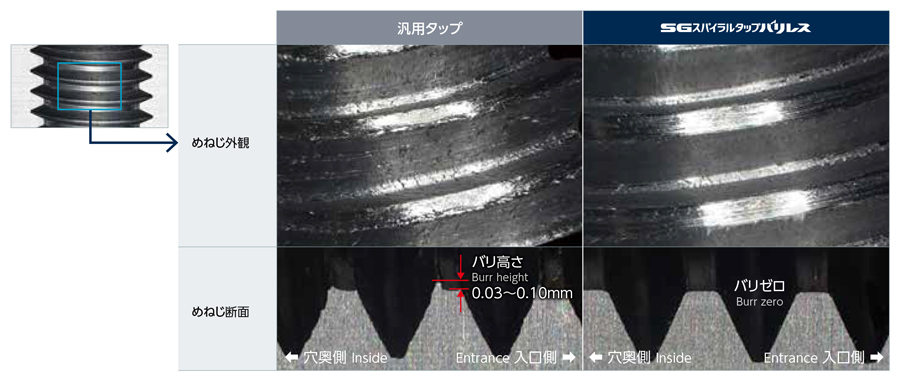

バリレス性能

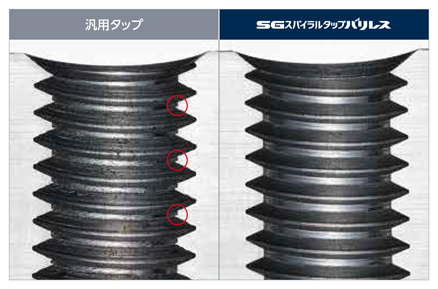

  • めねじ内径のバリゼロを実現
SGスパイラルタップ バリレス SGSPBL バリレス性能

寸法：M6×1、被削材：S50C、切削速度：30m/min、下穴ドリル径：φ5.0、ねじ有効長：2D、切削油剤：水溶性、使用機械：立形M/C（BT30）



汎用タップと同等の長寿命

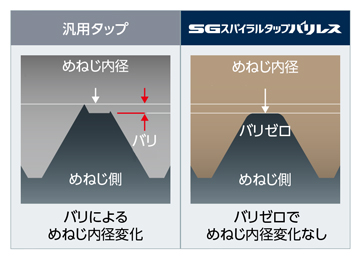

  • 安定しためねじ内径精度で工具寿命までバリゼロ
  • 刃欠けを抑制し、汎用タップ同等以上の寿命を実現
SGスパイラルタップ バリレス SGSPBL 汎用タップと同等の長寿命-1

寸法：M6×1、切削速度：30m/min、下穴ドリル径：φ5.0、被削材：S50C、ねじ有効長：2D、切削油剤：水溶性

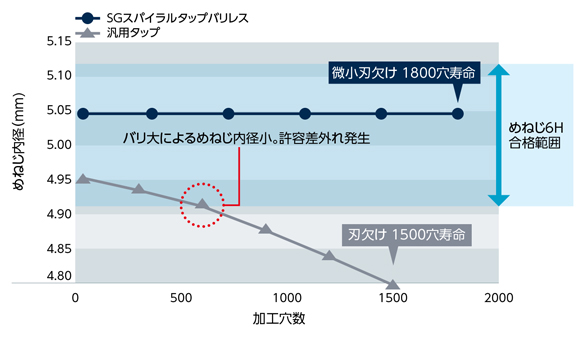

加工穴数とめねじ内径

SGスパイラルタップ バリレス SGSPBL 汎用タップと同等の長寿命-2

被削材対応表

 一般
構造用鋼		炭素鋼合金鋼高硬度鋼ステンレス鋼Ti合金鋳鉄ダクタイル
鋳鉄		アルミニウム
合金
低炭素鋼中炭素鋼高炭素鋼
SS400S15CS40CS50CSCM
SCr		30～40
HRC		SUSTi-6Al-4VFCFCDAC
ADC
SGSPBL（止り穴用）○○◎◎○-○--○○
SGSPBLL（通り穴用）○○◎◎○-○--○○
◎： 最適 ◯： 適用 -： 推奨しません
  • 下穴寸法は、デジタルカタログ12ページをご確認ください

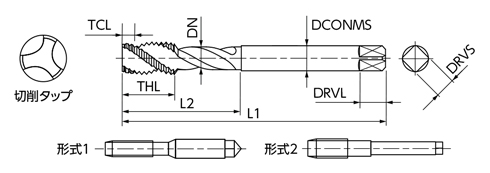

外形図

SGスパイラルタップ バリレス SGSPBL 外形図

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

 切削速度（m/min）
一般
構造用鋼
SS		低炭素鋼
S15C		中炭素鋼
S40C		高炭素鋼
S50C		合金鋼
SCM/SCr		高硬度鋼ステンレス鋼
SUS		鋳物
FC		ダクタイル
鋳鉄
FCD		アルミニウム
合金
AC/ADC		チタン合金
Ti
～200HB～200HB～200HB～200HB～200HB20～30HRC30～40HRC
SGSPBL（止り穴用）15～3015～3010～5010～5015～508～15-3～7-10～3015～50-
SGSPBLL（通り穴用）20～5020～5015～5010～5015～5010～30-5～10-15～3015～50-
推奨切削油剤極圧活性型不水溶性、水溶性水溶性-

切削条件時の注意

切削条件ご利用の注意

1） 表中の数値は一般的な基準であり、ご使用条件により切削条件を変更してください。
2） 表中の数値はねじの深さ2DC（ねじの呼び径の2倍）が基準です。
3） ステンレス鋼の加工には、不水溶性切削油剤がより適しています。

型番リスト

表示件数:
  1. 1
型番
ねじサイズ（呼び）
ピッチ（P）
山数
精度（等級）
全長(mm)
ねじ長(mm)
首下長(mm)
シャンク径(mm)
外形図
首径
シャンク四角部の幅(mm)
シャンク四角部の長さ(mm)
推奨下穴径(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M3
0.5
7
REG+P2
46
3.5
18
4
1
2.35
3.2
6
2.5

1個

3,060円( 3,366円 )

1日目

M4
0.7
7
REG+P3
52
4.9
20
5
1
3.15
4
7
3.3

1個

3,034円( 3,337円 )

1日目

M5
0.8
7
REG+P3
60
5.6
22
5.5
1
4.05
4.5
7
4.2

1個

3,045円( 3,350円 )

1日目

M6
0.75
9
REG+P2
62
7
24
6
1
5.05
4.5
7
5.25

1個

3,502円( 3,852円 )

1日目

M6
1
7
REG+P3
62
7
24
6
1
4.75
4.5
7
5

1個

3,091円( 3,400円 )

1日目

M8
1
9
REG+P3
70
8.8
29.8
6.2
2
6.75
5
8
7

1個

3,981円( 4,379円 )

1日目

M8
1.25
7
REG+P3
70
8.8
29.8
6.2
2
6.55
5
8
6.8

1個

3,596円( 3,956円 )

1日目

M10
1
11
REG+P3
75
10.5
31.4
7
2
8.75
5.5
8
9

1個

4,547円( 5,002円 )

1日目

M10
1.5
7
REG+P3
75
10.5
31.4
7
2
8.25
5.5
8
8.5

1個

4,048円( 4,453円 )

1日目

M10
1.25
8
REG+P3
75
10.5
31.4
7
2
8.55
5.5
8
8.8

1個

4,048円( 4,453円 )

1日目

M12
1.5
8
REG+P3
82
12.3
36.2
8.5
2
10.25
6.5
9
10.5

1個

4,910円( 5,401円 )

1日目

M12
1.25
10
REG+P3
82
12.3
36.2
8.5
2
10.55
6.5
9
10.8

1個

4,910円( 5,401円 )

1日目

M12
1.75
7
REG+P4
82
12.3
36.2
8.5
2
9.95
6.5
9
10.2

1個

4,910円( 5,401円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・バリゼロにより通り栓ゲージがすっきり通る。内径許容差もパーフェクトにクリア
・下穴とタップ谷底の隙間を無くし、バリゼロを達成！
・完全ねじ山部の刃欠けを抑制し、安定加工を実現
・めねじ内径のバリゼロを実現
・安定しためねじ内径精度で工具寿命までバリゼロ
・刃欠けを抑制し、汎用タップ同等以上の寿命を実現

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
