SGスパイラルタップ バリレス 左ねじれ SGSPBLL
- 通常価格(税別)
- 3,034円 ～ 4,910円
- 税込価格
- 3,337円 ～ 5,401円
【特長】・バリゼロにより通り栓ゲージがすっきり通る。内径許容差もパーフェクトに...
商品情報
製品特長・仕様

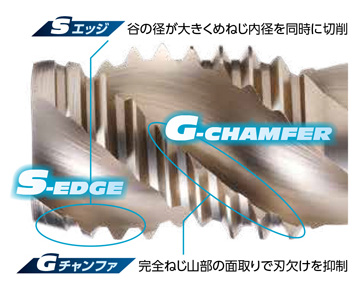

めねじ内径を切削し、バリゼロを実現
SGスパイラルタップ バリレス

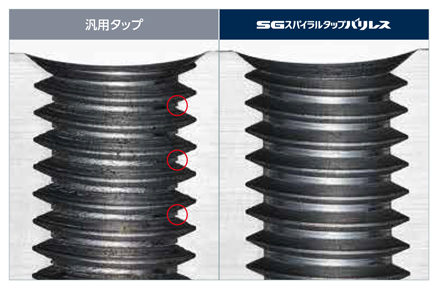

バリゼロにより通り栓ゲージがすっきり通る。内径許容差もパーフェクトにクリア PAT.P

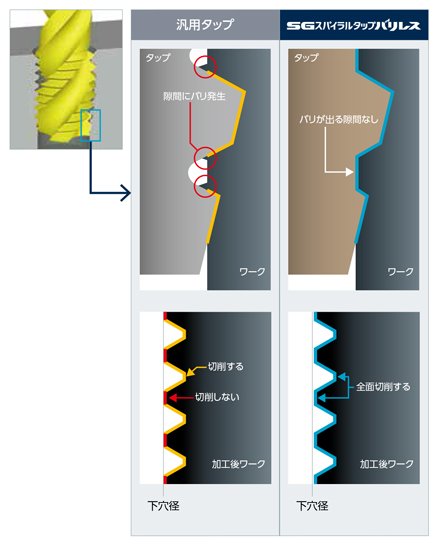

- 下穴とタップ谷底の隙間を無くし、バリゼロを達成！

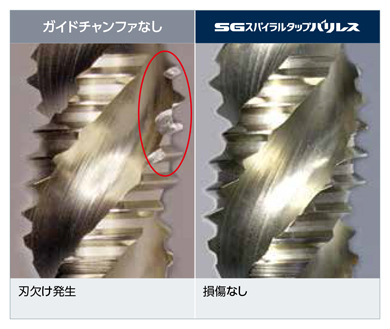

- 完全ねじ山部の刃欠けを抑制し
安定加工を実現

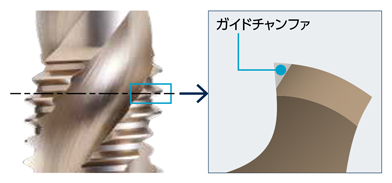

完全ねじ山部の鋭角部を面取りし、刃欠けを抑制
性能・試験情報

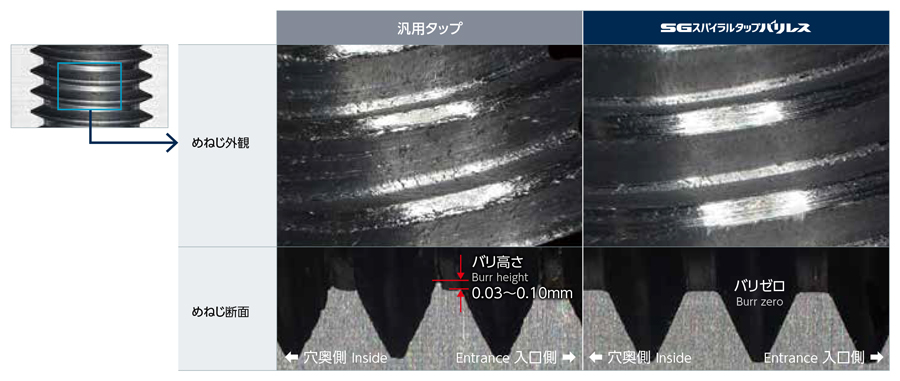

バリレス性能

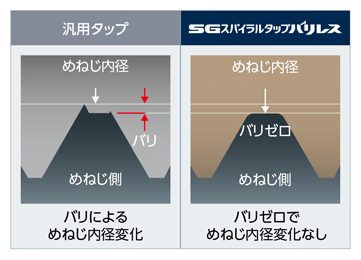

- めねじ内径のバリゼロを実現
寸法：M6×1、被削材：S50C、切削速度：30m/min、下穴ドリル径：φ5.0、ねじ有効長：2D、切削油剤：水溶性、使用機械：立形M/C（BT30）
汎用タップと同等の長寿命
- 安定しためねじ内径精度で工具寿命までバリゼロ
- 刃欠けを抑制し、汎用タップ同等以上の寿命を実現
寸法：M6×1、切削速度：30m/min、下穴ドリル径：φ5.0、被削材：S50C、ねじ有効長：2D、切削油剤：水溶性

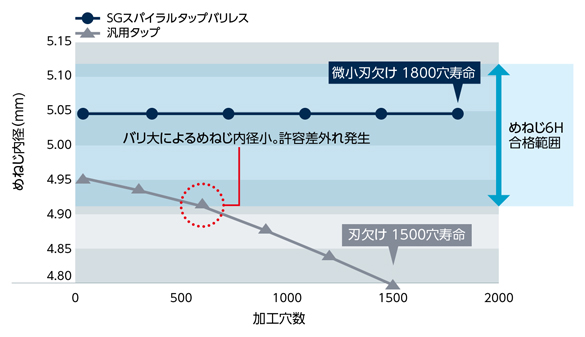

加工穴数とめねじ内径
被削材対応表
| 一般 構造用鋼 | 炭素鋼 | 合金鋼 | 高硬度鋼 | ステンレス鋼 | Ti合金 | 鋳鉄 | ダクタイル 鋳鉄 | アルミニウム 合金 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 低炭素鋼 | 中炭素鋼 | 高炭素鋼 | |||||||||
| SS400 | S15C | S40C | S50C | SCM SCr | 30～40 HRC | SUS | Ti-6Al-4V | FC | FCD | AC ADC | |
| SGSPBL（止り穴用） | ○ | ○ | ◎ | ◎ | ○ | - | ○ | - | - | ○ | ○ |
| SGSPBLL（通り穴用） | ○ | ○ | ◎ | ◎ | ○ | - | ○ | - | - | ○ | ○ |
- 下穴寸法は、デジタルカタログ12ページをご確認ください

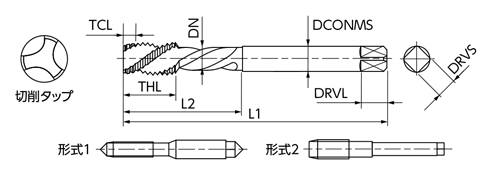

外形図
※寸法についてはデジタルカタログを参照ください。
推奨切削条件
推奨切削条件表
| 切削速度（m/min） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般 構造用鋼 SS | 低炭素鋼 S15C | 中炭素鋼 S40C | 高炭素鋼 S50C | 合金鋼 SCM/SCr | 高硬度鋼 | ステンレス鋼 SUS | 鋳物 FC | ダクタイル 鋳鉄 FCD | アルミニウム 合金 AC/ADC | チタン合金 Ti | ||
| ～200HB | ～200HB | ～200HB | ～200HB | ～200HB | 20～30HRC | 30～40HRC | ||||||
| SGSPBL（止り穴用） | 15～30 | 15～30 | 10～50 | 10～50 | 15～50 | 8～15 | - | 3～7 | - | 10～30 | 15～50 | - |
| SGSPBLL（通り穴用） | 20～50 | 20～50 | 15～50 | 10～50 | 15～50 | 10～30 | - | 5～10 | - | 15～30 | 15～50 | - |
| 推奨切削油剤 | 極圧活性型不水溶性、水溶性 | 水溶性 | - | |||||||||
切削条件時の注意
切削条件ご利用の注意
1） 表中の数値は一般的な基準であり、ご使用条件により切削条件を変更してください。
2） 表中の数値はねじの深さ2DC（ねじの呼び径の2倍）が基準です。
3） ステンレス鋼の加工には、不水溶性切削油剤がより適しています。
型番リスト
- 表示件数:
| 型番 |
ねじサイズ（呼び） |
ピッチ（P） |
山数 |
精度（等級） |
全長(mm) |
ねじ長(mm) |
首下長(mm) |
シャンク径(mm) |
外形図 |
首径 |
シャンク四角部の幅(mm) |
シャンク四角部の長さ(mm) |
推奨下穴径(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M3
|
0.5
|
22
|
REG+P3
|
46
|
11
|
18
|
4
|
1
|
2.3
|
3.2
|
6
|
2.5
| 1個 | 3,060円(
3,366円
) | 1日目 | |
M4
|
0.7
|
19
|
REG+P3
|
52
|
13
|
21
|
5
|
1
|
3.1
|
4
|
7
|
3.3
| 1個 | 3,034円(
3,337円
) | 1日目 | |
M5
|
0.8
|
20
|
REG+P3
|
60
|
16
|
25
|
5.5
|
1
|
3.9
|
4.5
|
7
|
4.2
| 1個 | 3,045円(
3,350円
) | 1日目 | |
M6
|
0.75
|
25
|
REG+P3
|
62
|
19
|
30
|
6
|
1
|
4.7
|
4.5
|
7
|
5.25
| 1個 | 3,502円(
3,852円
) | 1日目 | |
M6
|
1
|
19
|
REG+P3
|
62
|
19
|
30
|
6
|
1
|
4.7
|
4.5
|
7
|
5
| 1個 | 3,091円(
3,400円
) | 1日目 | |
M8
|
1
|
22
|
REG+P3
|
70
|
22
|
-
|
6.2
|
2
|
-
|
5
|
8
|
7
| 1個 | 3,981円(
4,379円
) | 1日目 | |
M8
|
1.25
|
18
|
REG+P3
|
70
|
22
|
-
|
6.2
|
2
|
-
|
5
|
8
|
6.8
| 1個 | 3,596円(
3,956円
) | 1日目 | |
M10
|
1
|
24
|
REG+P3
|
75
|
24
|
-
|
7
|
2
|
-
|
5.5
|
8
|
9
| 1個 | 4,547円(
5,002円
) | 1日目 | |
M10
|
1.5
|
16
|
REG+P4
|
75
|
24
|
-
|
7
|
2
|
-
|
5.5
|
8
|
8.5
| 1個 | 4,048円(
4,453円
) | 1日目 | |
M10
|
1.25
|
19
|
REG+P3
|
75
|
24
|
-
|
7
|
2
|
-
|
5.5
|
8
|
8.8
| 1個 | 4,048円(
4,453円
) | 1日目 | |
M12
|
1.5
|
19
|
REG+P4
|
82
|
29
|
-
|
8.5
|
2
|
-
|
6.5
|
9
|
10.5
| 1個 | 4,910円(
5,401円
) | 1日目 | |
M12
|
1.25
|
23
|
REG+P4
|
82
|
29
|
-
|
8.5
|
2
|
-
|
6.5
|
9
|
10.8
| 1個 | 4,910円(
5,401円
) | 1日目 | |
M12
|
1.75
|
17
|
REG+P4
|
82
|
29
|
-
|
8.5
|
2
|
-
|
6.5
|
9
|
10.2
| 1個 | 4,910円(
5,401円
) | 1日目 |
Loading...
詳細情報
基本情報
【特長】
・バリゼロにより通り栓ゲージがすっきり通る。内径許容差もパーフェクトにクリア
・下穴とタップ谷底の隙間を無くし、バリゼロを達成！
・完全ねじ山部の刃欠けを抑制し、安定加工を実現
・めねじ内径のバリゼロを実現
・安定しためねじ内径精度で工具寿命までバリゼロ
・刃欠けを抑制し、汎用タップ同等以上の寿命を実現
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
