OWON

OWON

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM）

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM）
  • アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM）
  • アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM）
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
256,500円
税込単価
282,150円

【特長】・外部HDMIディスプレイ、マウス、キーボードに対応、複雑な編集操作を...

詳細情報を確認する

(i)ご注意

  • ご使用前には取扱説明書をよくお読みください。
  • Wi-Fiを利用するには別途オプションが必要です。詳細については、お問い合わせください。

型番

FDS1102 解除

Loading...

指定中 の仕様・寸法情報

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

FDS1102

1個

256,500円( 282,150円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・外部HDMIディスプレイ、マウス、キーボードに対応、複雑な編集操作を容易にします
・カメラ、マイクロフォン、スピーカー、ヘッドフォンなどの機器の設定をサポート、教育方法が拡がります
・オシロスコープで測定した波形をファンクション・ジェネレータで出力する波形クローン機能を搭載しています
・LAN、WiFi（オプション）通信をサポート。PCからブラウザでWebページにアクセスできます
・Webサーバー機能内蔵、Webページで本機をコントロールできます
・スクリーンショットやテスト動画を迅速に保存し、簡単に閲覧できます
・ビルトインAPPはドキュメントの編集やPythonでの開発にも使用できます
・2チャンネルの電源は、直列接続、並列接続することも可能です
・周波数応答解析（FRA）でボード線図にも対応します

(i)ご注意

  • ご使用前には取扱説明書をよくお読みください。
  • Wi-Fiを利用するには別途オプションが必要です。詳細については、お問い合わせください。

商品情報

商品概要

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 商品概要-1

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 商品概要-2
商品概要
オシロスコープ、ファンクションジェネレータ、安定化電源、デジタルマルチメーターの機能を1台に集約。10.4インチタッチディスプレイで直感的な操作を実現。
さらにandoroidを搭載しているので外面の録画、データの保存など様々な機能をご利用いただけます。
オプションの無線モジュールを使用すればwifiに接続することでwebへのアップロードも可能になります。

製品仕様

オシロスコープ仕様
周波数帯域100MHz
最高サンプルレート1GS/s（1チャンネル使用時）、500MS/s（2チャンネル使用時）
垂直軸分解能8bit
チャンネル数2
入力インピーダンス1MΩ±2%、15pF±5pF並列
入力カップリングDC、AC、GND
最大レコード長10M
水平軸スケール2ns/div-1000s/div、ステップ1‐2‐5
最大入力電圧1MΩ≦300Vrms
垂直軸スケール1mV/div-10V/div（入力端子にて）
カーソル測定△V、カーソル間△T、△V、カーソル間△T、オートカーソル
自動測定周期、周波数、+パルス幅、‐パルス幅、立上り時間、立下り時間、画面デューティ、+デューティサイクル、‐デューティサイクル、PK-PK、RMS、オーバーシュート、最大、最小、トップ、サイクルRMS、ベース、振幅、プリシュート、+パルスカウント、‐パルスカウント、立上りエッジカウント、立下りエッジカウント、面積、サイクル面積、遅延A-B+、遅延A-+B、位相、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
波形演算+、‐、÷、FFT、ユーザー定義関数、デジタルフィルタ
波形保存100波形
サリージュ図周波数帯域フルバンド幅
位相差±3度
トリガタイプエッジ、ビデオ、パルス、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、ロジック、12C、SPI、RS232、LIN、CAN
ビデオ規格（トリガ）NTSC、PAI、SECAM規格
トリガモードオート、ノーマル、シングル
インターフェースHDMI、USBデバイス×1、USBホスト×4、TrigOut（P/F）、LAN、イヤホン
周波数カウンタ使用可能
Wi-Fiオプション
ディスプレイ10.4インチ（1024×768）タッチLCD
寸法（幅×奥行×高さ）421×115×221mm
重量約4.25kg

直流電源仕様
チャンネル数2
定格出力（0℃～40℃）電圧0-15V
電流0～3A
最大電力15W
測定分解能電圧10mV
電流10mA
マルチメータ仕様
分解能41/2桁
オートレンジ対応
周波数応答（40-1000）Hz
真の実効値対応
測定アイテム電圧、電流、キャパシタンス、対抗、周波数、デューティ比、導通テスト、ダイオード・テスト
ファンクション・ジェネレータ仕様
最高周波数50MHz
サンプルレート300MS/s
チャンネル数2
出力振幅範囲（50Ω負荷）1mVpp-5Vpp
波形長8k

商品特長

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 商品特長-1
アンドロイド・ベースの多彩な機能
マウスやキーボードの接続はもちろん、カメラ、 マイク、スピーカーの接続も可能で遠隔での 実験指導も可能です。

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 製品特長-2
SCPIコマンドに対応
内蔵されているPython開発環境アプリで、 ユーザー・アプリケーション・プログラムの開 発が可能です。

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 製品特長-3

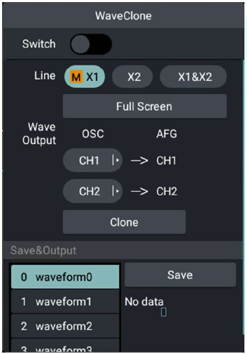

波形クローン機能
計測した波形を複製してファンクション・ジェ ネレータから出力することができるのでトラ ブルシュートなどに便利です。

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 製品特長-4
周波数応答解析
オシロスコープとファンクションジェネレー タを組み合わせてボード線図を描画し、DUT の負帰還ループの安定性を評価することがで きます。

活用事例

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 活用事例-1
複合機能の活用事例
複数の機能を組み合わせて測定してみます。ここで実験対象とするのはオペアンプを使った差動増幅回路です。
アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 活用事例-2
安定化電源の設定
オペアンプの動作にあたっては ±15Vの両電源が必要となりますが、ここでは2CHの安定化電源を直列接続してその中点をGNDとして使用しています。
アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 活用事例-3
ファンクションジェネレータの設定
差動増幅回路への入力信号は、振幅が1Vppで位相が180°異なる100Hzの正弦波としています。
なお今回の差動アンプはゲインが1倍なので、単純にCH1とCH2の差分のみが出力端子から出力されるはずです。
アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 活用事例-4
オシロスコープの設定
実際に波形を測定してみると、黄色の入力信号に対して水色の出力信号が差分に相当する2Vppの正弦波となっており、差動増幅回路が正しく動作していることが確認できます。
アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 活用事例-5

アンドロイド多機能計測機器 FDS1102（オシロ+信号発生器+電源+DMM） 活用事例-6
周波数特性（FRA）測定
FDS1102では回路の周波数特性（FRA）も簡単に測定できます。
一般的なオシロスコープとファンクションジェネレータを使用する場合は、手動で周波数を1ポイントずつ変更する必要がありますが、FDS1102の場合はFRA機能を使用することで自動で周波数特性を測定できます。
このFRA機能は特にアナログ回路の評価に重宝します。
