DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
3,522円 ~ 5,072円
税込価格
3,874円 ~ 5,579円

DLCの技術で硬度と潤滑性を更に高めることで、電極の銅や銅タンで高品位かつ長寿...

詳細情報を確認する

(i)ご注意

  • シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

型番

未確定36件の候補があります。

Loading...

商品情報






製品特長・仕様

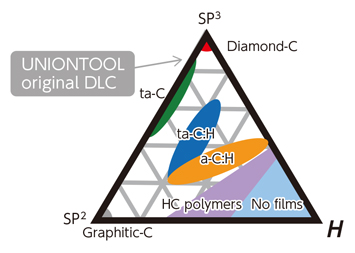

ユニオンツール社開発のDLC コーティング

ダイヤモンドに近い高硬度(4,000 ~ 6,000HV 前後)
一般的な鉄鋼用コーティングの硬度は3,000 ~ 4,000HV
DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 特長-1

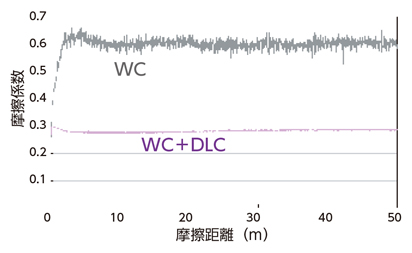

潤滑性に優れ、耐溶着性が高く
銅・アルミ加工に最適
DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 特長-2

鋭い切れ刃に効果的な膜厚
一般的な鉄鋼用コーティングよりも薄膜


シャープな刃形状

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 特長-3
DLC シリーズ
すくい角、逃げ角を銅加工用に適した設計
シャープな刃先形状で加工面のバリ発生を抑制
DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 特長-4

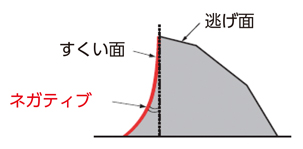

一般的な高硬度用
耐欠損重視のネガティブ刃


ワンランク上の高精度

DLCLB
ロングネックボール
ボール半径RD≦ R0.5D > R0.5
外径公差0/-0.0060/-0.01
ボール半径RR0.05~R0.2R0.25~R2R3
R 精度± 0.002± 0.003± 0.004
シャンク径公差0/-0.004
DLCLRS
ロングネックラジアス
外径φ0.2~φ3
外径公差0/-0.005
CR 精度± 0.005
シャンク径公差0/-0.004
DLCLS
ロングネックスクエア
外径φ0.1~φ3
外径公差0/-0.005
シャンク径公差0/-0.004

単位(mm)

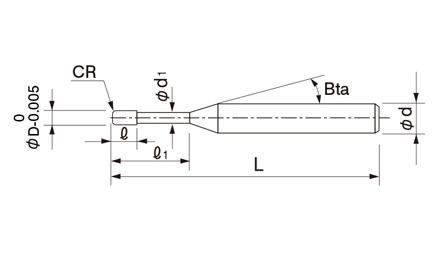

外形図

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 外形図-1

シャンクテーパ角は目安です。

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 外形図-2

※寸法についてはデジタルカタログを参照ください。



使用方法・事例

銅加工事例 鉄鋼用エンドミルとの比較
DLCLRS φ3 × CR0.5 × EL12
タフピッチ銅 C1100

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-1

クーラント オイルミスト

上面
DLCLRS鉄鋼用
DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-2DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-3
Ra 0.014 μmRa 0.021 μm
30° 傾斜面
DLCLRS鉄鋼用
DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-4DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-5
Ra 0.103 μmRa 0.125 μm
立壁面
DLCLRS鉄鋼用
DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-6DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 使用事例-7
Ra 0.109 μmRa 0.090 μm


DLCLRS は、鉄鋼用に比べ表面粗さが小さい。バリも小さく良好なエッジ。


工程回転速度
(min-1
送り速度
(mm/min)
ap
(mm)
ae
(mm)
仕上げ代
(mm)
加工時間/5個
(h:m:s)
荒加工14,0002,940
溝部 1,470
0.310.080:16:29
中仕上げ14,0002,9400.050.050.030:45:48
仕上げ14,0005400.0150.0302:48:28
Total 3:50:45


推奨切削条件

推奨切削条件表

被削材銅/アルミ合金銅タングステン
型番外径
(mm)
コーナ半径
(mm)
有効長
(mm)
回転速度
(min-1
送り速度
(mm/min)
ap
(mm)
ae
(mm)
回転速度
(min-1
送り速度
(mm/min)
ap
(mm)
ae
(mm)
2002-005-0100.2R0.05140,0003000.0150.136,0002700.0140.09
2002-005-0151.532,0001500.010.128,8001400.0090.09
2003-005-0100.3R0.05140,0006000.030.1536,0005400.0270.14
2003-005-020232,0004500.0150.1528,8004100.0140.14
2004-005-0200.4R0.05240,0006000.0150.236,0005400.0140.18
2004-005-030332,0004000.010.228,8003600.0090.18
2004-01-020R0.1240,0006000.030.236,0005400.0270.18
2004-01-030332,0004000.020.228,8003600.0180.18
2005-005-0200.5R0.05240,0001,0000.030.2536,0009000.0270.23
2005-005-030332,0001,0000.020.2528,8009000.0180.23
2005-005-040432,0007500.0150.2528,8006800.0140.23
2005-01-020R0.1240,0001,0000.060.2536,0009000.0540.23
2005-01-030332,0001,0000.040.2528,8009000.0360.23
2005-01-040432,0007500.030.2528,8006800.0270.23
2006-005-0200.6R0.05236,0001,0800.030.332,4009700.0270.27
2006-005-030336,0001,0800.030.332,4009700.0270.27
2006-005-040428,8008100.0150.325,9007300.0140.27
2006-005-060628,8005400.010.325,9004900.0090.27
2006-01-020R0.1236,0001,0800.060.332,4009700.0540.27
2006-01-030336,0001,0800.060.332,4009700.0540.27
2006-01-040428,8008100.030.328,8007300.0270.27
2006-01-060628,8005400.020.325,9204900.0180.27
2008-005-0400.8R0.05430,0001,4400.030.427,0001,3000.0270.36
2008-005-060624,0001,4400.020.421,6001,3000.0180.36
2008-01-040R0.1430,0001,4400.060.427,0001,3000.0540.36
2008-01-060624,0001,4400.040.421,6001,3000.0360.36
2008-02-040R0.2430,0001,4400.120.427,0001,3000.1080.36
2008-02-060624,0001,4400.080.421,6001,3000.0720.36
2010-01-0201R0.1225,0001,5000.060.522,5001,3500.0540.45
2010-01-040425,0001,5000.0450.522,5001,3500.0410.45
2010-01-060620,0001,1200.030.518,0001,0100.0270.45
2010-02-020R0.2225,0001,5000.120.522,5001,3500.1080.45
2010-02-040425,0001,5000.090.522,5001,3500.0810.45
2010-02-060620,0001,1200.060.518,0001,0100.0540.45
2015-02-0601.5R0.2620,0001,8000.120.7518,0001,6200.1080.68
2015-02-1001016,0001,3500.060.7514,4001,2200.0540.68
被削材銅/アルミ合金銅タングステン
型番外径
(mm)
コーナ半径
(mm)
有効長
(mm)
回転速度
(min-1
送り速度
(mm/min)
ap
(mm)
ae
(mm)
回転速度
(min-1
送り速度
(mm/min)
ap
(mm)
ae
(mm)
2020-01-0802R0.1816,0002,1000.038114,4001,8900.0340.9
2020-01-1201212,8001,4000.025111,5001,2600.0230.9
2020-01-1601612,8001,1200.02111,5001,0100.0180.9
2020-02-080R0.2816,0002,1000.075114,4001,8900.0680.9
2020-02-1201212,8001,4000.05111,5001,2600.0450.9
2020-02-1601612,8001,1200.04111,5001,0100.0360.9
2030-02-1203R0.21214,0002,9400.121.512,6002,6500.1081.35
2030-02-2002011,2002,9400.0721.510,1002,6500.0651.35
2030-03-120R0.31214,0002,9400.181.512,6002,6500.1621.35
2030-03-2002011,2002,9400.1081.510,1002,6500.0971.35
2030-05-120R0.51214,0002,9400.31.512,6002,6500.271.35
2030-05-2002011,2002,9400.181.510,1002,6500.1621.35

切削条件時の注意

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル 切削条件時の注意

備考:

  • 溝加工となる部分では、送り速度を50%以下に下げてください。
  • 機械の回転速度が足りない場合や、加工中ビビリが発生する場合は、回転速度と送り速度を同じ比率で下げてください。
  • 銅、銅タングステンの加工には湿式クーラントを推奨致します。

適用被削材

対応被削材表(★●○の順に推奨)

被削材
炭素鋼
S45C
S55C
合金鋼
SK / SCM
SUS
プリハードン鋼
NAK HPM
焼入れ鋼鋳鉄アルミ合金グラファイト樹脂ガラス入り樹脂チタン合金超耐熱合金超硬合金硬脆材
~ 50
HRC
~ 55
HRC
~ 60
HRC
~ 65
HRC
~ 70
HRC



注意・禁止事項

エンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合、切りくずの巻き付きや堆積、工具の摩耗などにより発熱や発火、加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

  • 切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
  • エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
  • 工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
  • 切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
  • 振れの小さい剛性の高い機械をご使用ください。小径工具(φ1以下)においては振れ管理値:5μm以下を推奨致します。
  • 発火性の高い切削油の使用は避けてください。


エンドミル再研磨時の注意

  • 超硬合金の研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクを着用してください。

型番リスト

型番
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
首径(mm)
ワーク勾配角に対する実有効長 30′(mm)
ワーク勾配角に対する実有効長 1°(mm)
ワーク勾配角に対する実有効長 1°30′(mm)
ワーク勾配角に対する実有効長 2°(mm)
ワーク勾配角に対する実有効長 3°(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.2
0.2
0.05
1
4
45
0.19
1.19
1.25
1.31
1.38
1.55

1個

4,643( 5,107円 )

2日目

0.2
0.2
0.05
1.5
4
45
0.19
1.7
1.78
1.87
1.98
2.22

1個

4,840( 5,324円 )

4日目

0.3
0.3
0.05
1
4
45
0.29
1.19
1.25
1.31
1.38
1.55

1個

4,643( 5,107円 )

2日目

0.3
0.3
0.05
2
4
45
0.29
2.22
2.33
2.45
2.59
2.91

1個

5,072( 5,579円 )

2日目

0.4
0.4
0.05
2
4
45
0.39
2.22
2.33
2.45
2.59
2.91

1個

4,291( 4,720円 )

2日目

0.4
0.4
0.05
3
4
45
0.39
3.27
3.43
3.61
3.81
4.28

1個

4,353( 4,788円 )

2日目

0.4
0.4
0.1
2
4
45
0.39
2.22
2.33
2.44
2.58
2.89

1個

4,291( 4,720円 )

2日目

0.4
0.4
0.1
3
4
45
0.39
3.27
3.42
3.60
3.8
4.26

1個

4,353( 4,788円 )

2日目

0.5
0.5
0.05
2
4
45
0.49
2.22
2.33
2.45
2.59
2.91

1個

4,225( 4,648円 )

2日目

0.5
0.5
0.05
3
4
45
0.49
3.27
3.43
3.61
3.81
4.28

1個

4,291( 4,720円 )

2日目

0.5
0.5
0.1
2
4
45
0.49
2.22
2.33
2.44
2.58
2.89

1個

4,225( 4,648円 )

2日目

0.5
0.5
0.1
3
4
45
0.49
3.27
3.42
3.60
3.8
4.26

1個

4,291( 4,720円 )

2日目

0.6
0.6
0.05
2
4
45
0.59
2.22
2.33
2.45
2.59
2.91

1個

3,649( 4,014円 )

2日目

0.6
0.6
0.05
3
4
45
0.59
3.27
3.43
3.61
3.81
4.28

1個

3,694( 4,063円 )

2日目

0.6
0.6
0.05
4
4
45
0.59
4.31
4.53
4.76
5.02
5.64

1個

3,742( 4,116円 )

2日目

0.6
0.6
0.1
2
4
45
0.59
2.22
2.33
2.44
2.58
2.89

1個

3,649( 4,014円 )

2日目

0.6
0.6
0.1
3
4
45
0.59
3.27
3.42
3.60
3.8
4.26

1個

3,694( 4,063円 )

2日目

0.6
0.6
0.1
4
4
45
0.59
4.31
4.52
4.76
5.01
5.63

1個

3,742( 4,116円 )

2日目

0.8
0.8
0.05
4
4
45
0.79
4.30
4.51
4.74
5.00
5.62

1個

3,742( 4,116円 )

2日目

0.8
0.8
0.1
4
4
45
0.79
4.29
4.50
4.74
4.99
5.6

1個

3,742( 4,116円 )

2日目

0.8
0.8
0.2
4
4
45
0.79
4.29
4.49
4.72
4.97
5.57

1個

3,742( 4,116円 )

2日目

1
1
0.1
2
4
45
0.98
2.26
2.37
2.49
2.63
2.94

1個

3,522( 3,874円 )

2日目

1
1
0.1
4
4
45
0.98
4.36
4.57
4.8
5.06
5.68

1個

3,601( 3,961円 )

2日目

1
1
0.1
6
4
45
0.98
6.45
6.77
7.11
7.50
8.42

1個

3,694( 4,063円 )

2日目

1
1
0.2
2
4
45
0.98
2.26
2.36
2.48
2.60
2.91

1個

3,522( 3,874円 )

2日目

1
1
0.2
4
4
45
0.98
4.35
4.56
4.79
5.04
5.65

1個

3,601( 3,961円 )

2日目

1
1
0.2
6
4
45
0.98
6.45
6.76
7.10
7.48
8.39

1個

3,694( 4,063円 )

2日目

1.5
1.5
0.2
6
4
45
1.47
6.40
6.71
7.05
7.43
8.32

1個

3,649( 4,014円 )

2日目

1.5
1.5
0.2
10
4
45
1.47
10.59
11.10
11.67
12.30
13.80

1個

3,729( 4,102円 )

2日目

2
2
0.1
8
4
50
1.98
8.47
8.89
9.34
9.85
11.06

1個

3,756( 4,132円 )

2日目

2
2
0.1
12
4
50
1.98
12.66
13.28
13.97
14.73
16.54

1個

3,777( 4,155円 )

2日目

2
2
0.2
8
4
50
1.98
8.47
8.88
9.33
9.83
11.03

1個

3,756( 4,132円 )

2日目

2
2
0.2
12
4
50
1.98
12.65
13.27
13.95
14.71
16.50

1個

3,777( 4,155円 )

2日目

3
3
0.2
12
6
60
2.96
12.73
13.36
14.04
14.80
干渉なし

1個

4,384( 4,822円 )

2日目

3
3
0.3
12
6
60
2.96
12.73
13.35
14.03
14.78
干渉なし

1個

4,384( 4,822円 )

2日目

3
3
0.5
12
6
60
2.96
12.72
13.33
14.00
14.74
干渉なし

1個

4,384( 4,822円 )

2日目

Loading...

詳細情報

基本情報

DLCの技術で硬度と潤滑性を更に高めることで、電極の銅や銅タンで高品位かつ長寿命な加工を実現します。

(i)ご注意

  • シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル

DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル

    DHR237R 銅電極加工用ロングネックラジアスエンドミル

    DHR237R 銅電極加工用ロングネックラジアスエンドミル

      AE-CPR-N 銅電極用DLC超硬エンドミル 高能率仕上げ用ロングネックラジアスタイプ

      AE-CPR-N 銅電極用DLC超硬エンドミル 高能率仕上げ用ロングネックラジアスタイプ

        CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル

        CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル

          VHGLRS HMGCOAT 4枚刃ショートシャンク高硬度材加工用ロングネックラジアスエンドミル

          VHGLRS HMGCOAT 4枚刃ショートシャンク高硬度材加工用ロングネックラジアスエンドミル

            HLRS2000 HMコート 2枚刃ロングネックラジアス

            HLRS2000 HMコート 2枚刃ロングネックラジアス

              UDCLRS 超硬合金・硬脆材加工用 2枚刃ロングネックラジアス

              UDCLRS 超硬合金・硬脆材加工用 2枚刃ロングネックラジアス

                CPRS30N アルミ・樹脂加工用 2枚刃ロングネックラジアス

                CPRS30N アルミ・樹脂加工用 2枚刃ロングネックラジアス

                  CPRS25NSP アルミ・樹脂加工用 2枚刃ロングネックラジアス

                  CPRS25NSP アルミ・樹脂加工用 2枚刃ロングネックラジアス

                    XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ

                    XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ

                      UDCLRSH 2枚刃 超硬合金・硬脆材加工用ハイスピードロングネックラジアスエンドミル

                      UDCLRSH 2枚刃 超硬合金・硬脆材加工用ハイスピードロングネックラジアスエンドミル

                        MHRH230R 無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

                        MHRH230R 無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

                          MRCシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ

                          MRCシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ

                            メーカー ユニオンツール 日進工具 オーエスジー 三菱マテリアル ユニオンツール ユニオンツール ユニオンツール ユニオンツール ユニオンツール ミスミ ユニオンツール 日進工具 ミスミ
                            通常価格 3,522円 6,470円 5,332円 6,818円 2,642円 3,077円 21,006円 6,177円 5,134円 2,930円 24,170円 3,993円 2,590円
                            通常出荷日 2日目~   1日目   1日目   3日目~   3日目   在庫品1日目~   当日出荷可能 1日目~   4日目   4日目   在庫品1日目   当日出荷可能 2日目   在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能
                            加工用途(加工形状) 平面 / 側面 / 溝 / 傾斜切り込み 平面 / 側面 / 溝 平面 / 側面 / 曲面 平面 / 側面 / 曲面 / 溝 / 突っ込み(Z送り) 平面 / 側面 / 溝 平面 / 曲面 / 溝 平面 / 曲面 / 溝 平面 / 側面 / 溝 平面 / 曲面 / 溝 - 平面 / 側面 / 曲面 / 溝 平面 / 側面 / 溝 平面 / 側面 / 曲面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 アルミ / 銅 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 アルミ / 銅 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / ステンレス鋼 / 鋳鉄 / チタン / 銅 グラファイト アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / ステンレス鋼 / 鋳鉄 高硬度鋼HRC61~ / 樹脂 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / ステンレス鋼 / チタン 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
                            ねじれ角 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 不等リード・不等分割 標準ネジレ(30~44°) ネジレなし 標準ネジレ(30~44°) 弱ネジレ(1~29°) 標準ネジレ(30~44°) ネジレなし 標準ネジレ(30~44°) 標準ネジレ(30~44°)
                            コーティング 非鉄用(DLC) 非鉄用(DLC) 非鉄用(DLC) 非鉄用(CrN) 鋼用 鋼用 非鉄用(ダイヤコート) ノンコート ノンコート 鋼用 非鉄用(ダイヤコート) 鋼用 鋼用

                            DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミルのレビュー

                            この商品のレビューはありません レビューを書く

                            超硬ロングネックラジアスエンドミルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
