ユニオンツール

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,000円～ 3,739円

税込価格: 2,200円～ 4,113円

【特長】・3mmシャンクで拓く、小径加工の未来・環境にやさしく、工具費用の削減...

加工用途（加工形状）：

側面 / 溝
工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
コーティング：

鋼用
標準/追加工区分：

メーカー標準品
刃数(枚)：

2
シャンク径(mm)：

3
全長(mm)：

38
焼きばめ対応：

○
コーティング詳細：

UTWコート
シャンク径公差：

-0.003～0mm

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

型番

未確定30件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

加工品質を高め、工具コストを抑えたいあなたにおススメ！

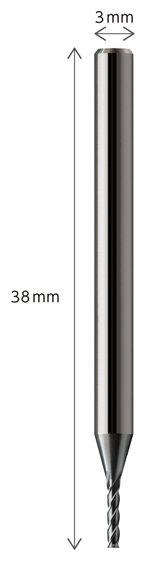

φ3mm シャンク V series

φ3mmシャンク（h4公差）×全長38mm
φ3 mm シャンクの採用で小径加工用エンドミルの超硬レアメタルを省資源化。
h4公差で焼きばめホルダ / コレットホルダ双方にお使い頂けます。

お求めやすく
月産3,000万本のPCB用工具の量産技術をエンドミルに展開したことにより、お求めやすい価格を実現。

高品質・高精度
小径の高精度加工用エンドミルに特化した設備により、高精度、高能率加工を実現。

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル特長-1

V シリーズ被削材別コーティング膜の使い分け

	銅・アルミ加工用	生材～55 HRC加工用	高硬度材加工用（40～65 HRC）	高硬度材加工用（50～70 HRC）

スクエア		VCES2000
スクエア		VCES4000
ロングネックスクエア	VDLC-AZS		VHLS
ロングネックスクエア	VDLCLS		VHLS
ロングネックラジアス			VHLRS		VCBN-LRF
ロングネックラジアス			VHLRS		VCBN-LRF
ボール			VHWB	VHGB
ボール			VHWB	VHGB
ロングネックボール	VDLCLB	VCWLB	VHSLB	VHGLB	VCBN-LBF
ロングネックボール		VCSELB	VHSLB	VHGLB	VCBN-LBF

性能・試験情報

φ3 シャンク（VCWLB）と φ4 シャンク（CWLB）の比較評価 R0.5 × EL6

荒加工工具摩耗比較

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル使用事例-1

＜荒加工加工条件＞

被削材： PXA30（30 HRC）
クーラント：水溶性切削油
n：30,000 min^-1
Vf：1,100 mm/min
a_p：0.06 mm
a_e：0.12 mm
加工時間 60 min

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル使用事例-2

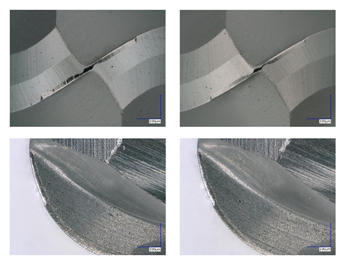

60分加工後工具

φ4シャンク
CWLB

先端部

φ3シャンク
VCWLB

すくい面

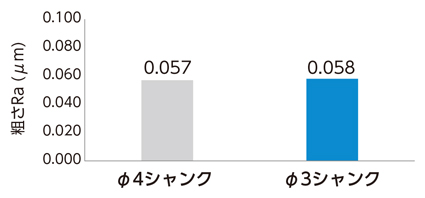

仕上げ加工工具摩耗・加工面比較

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル使用事例-3

Work Size
40 × 20 × 0.06mm

＜仕上げ加工加工条件＞

被削材：PXA30（30 HRC）
クーラント：水溶性切削油
n：30,000 min^-1
Vf：900 mm/min
a_p：0.03 mm
a_e：0.03 mm
加工時間 60 min

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル使用事例-4

φ4シャンク
CWLB

φ3シャンク
VCWLB

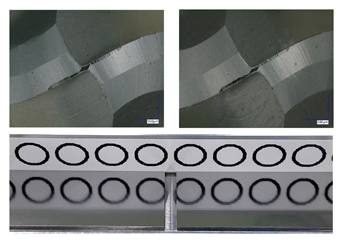

60分加工後

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル使用事例-5

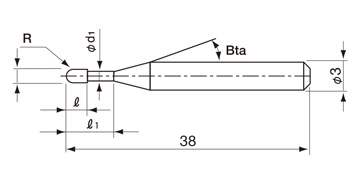

外形図

シャンクテーパ角は目安です。

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル外形図-2

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

被削材			銅 / アルミ合金				炭素鋼 / 合金鋼 S45C / S50C / SK / SCM （～325HB）				プリハードン鋼 NAK80 / STAVAX / HPM38 （30～45HRC）
型番	ボール半径（mm）	有効長（mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）
2001-003	R0.05	0.3	54,000	85	0.004	0.004	54,000	85	0.004	0.004	48,000	55	0.002	0.002
20015-003	R0.075	0.3	54,000	160	0.007	0.009	54,000	160	0.007	0.009	48,000	90	0.004	0.004
2002-005	R0.1	0.5	60,000	350	0.008	0.024	60,000	350	0.008	0.016	60,000	300	0.008	0.024
2002-010	R0.1	1	60,000	250	0.006	0.018	60,000	250	0.005	0.015	60,000	250	0.006	0.018
2003-010	R0.15	1	43,000	450	0.01	0.03	43,000	450	0.008	0.024	54,000	400	0.01	0.03
2003-020	R0.15	2	40,000	300	0.006	0.018	40,000	300	0.006	0.018	50,000	300	0.007	0.021
2003-030	R0.15	3	38,000	200	0.004	0.012	38,000	200	0.004	0.012	42,000	200	0.004	0.012
2004-010	R0.2	1	35,000	1,200	0.03	0.09	35,000	1,200	0.02	0.04	50,000	650	0.025	0.075
2004-020	R0.2	2	35,000	600	0.015	0.045	35,000	600	0.011	0.033	50,000	500	0.015	0.045
2004-030	R0.2	3	35,000	400	0.01	0.03	35,000	400	0.008	0.024	42,000	400	0.01	0.03
2004-040	R0.2	4	35,000	300	0.005	0.015	35,000	300	0.005	0.015	35,000	300	0.005	0.015
2005-020	R0.25	2	34,000	800	0.025	0.075	34,000	800	0.023	0.046	45,000	700	0.022	0.066
2005-030	R0.25	3	32,000	550	0.016	0.048	32,000	550	0.012	0.036	41,000	550	0.014	0.042
2005-040	R0.25	4	31,000	450	0.012	0.036	31,000	450	0.01	0.03	35,000	450	0.01	0.03
2006-020	R0.3	2	33,000	1,400	0.045	0.135	33,000	1,400	0.036	0.072	40,000	1,200	0.045	0.09
2006-030	R0.3	3	33,000	900	0.035	0.105	33,000	900	0.025	0.066	40,000	800	0.03	0.075
2006-040	R0.3	4	31,000	700	0.027	0.081	31,000	700	0.02	0.06	35,000	560	0.022	0.066
2006-060	R0.3	6	24,000	380	0.012	0.036	24,000	380	0.012	0.036	24,000	380	0.01	0.03
2008-020	R0.4	2	30,000	2,200	0.1	0.3	30,000	1,800	0.06	0.12	35,000	1,800	0.07	0.14
2008-040	R0.4	4	30,000	1,400	0.07	0.21	30,000	1,300	0.04	0.1	35,000	1,300	0.05	0.12
2008-060	R0.4	6	27,000	900	0.04	0.12	27,000	900	0.025	0.075	27,000	800	0.03	0.09
2010-030	R0.5	3	30,000	1,800	0.11	0.33	24,000	1,600	0.07	0.14	30,000	1,500	0.08	0.16
2010-040	R0.5	4	30,000	1,700	0.09	0.27	24,000	1,500	0.065	0.13	30,000	1,300	0.075	0.15
2010-050	R0.5	5	30,000	1,600	0.08	0.24	24,000	1,400	0.06	0.12	30,000	1,200	0.07	0.14
2010-060	R0.5	6	30,000	1,400	0.06	0.18	18,000	1,200	0.04	0.12	30,000	1,100	0.06	0.12
2015-040	R0.75	4	30,000	1,800	0.14	0.42	30,000	1,500	0.11	0.22	30,000	1,600	0.11	0.22
2015-060	R0.75	6	30,000	1,800	0.12	0.36	23,000	1,300	0.1	0.2	30,000	1,400	0.1	0.2
2020-040	R1	4	30,000	2,000	0.2	0.6	30,000	2,000	0.21	0.42	30,000	2,000	0.2	0.6
2020-060	R1	6	30,000	2,000	0.2	0.6	30,000	2,000	0.21	0.42	30,000	2,000	0.2	0.6
2030-060	R1.5	6	24,000	2,500	0.32	0.9	24,000	2,500	0.32	0.9	24,000	2,500	0.3	0.9

被削材			焼入れ鋼 STAVAX / HPM38 / SKD61 （45～55HRC）
型番	ボール半径（mm）	有効長（mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）
2001-003	R0.05	0.3	48,000	55	0.002	0.002
20015-003	R0.075	0.3	48,000	90	0.004	0.004
2002-005	R0.1	0.5	60,000	300	0.006	0.018
2002-010	R0.1	1	60,000	220	0.005	0.015
2003-010	R0.15	1	43,000	400	0.007	0.021
2003-020	R0.15	2	40,000	300	0.005	0.015
2003-030	R0.15	3	38,000	200	0.004	0.008
2004-010	R0.2	1	35,000	650	0.015	0.045
2004-020	R0.2	2	35,000	400	0.01	0.03
2004-030	R0.2	3	35,000	330	0.007	0.021
2004-040	R0.2	4	35,000	250	0.005	0.015
2005-020	R0.25	2	32,000	700	0.016	0.048
2005-030	R0.25	3	31,000	500	0.012	0.036
2005-040	R0.25	4	30,000	390	0.01	0.03
2006-020	R0.3	2	30,000	1,200	0.036	0.054
2006-030	R0.3	3	30,000	900	0.026	0.052
2006-040	R0.3	4	28,000	600	0.018	0.054
2006-060	R0.3	6	24,000	380	0.008	0.024
2008-020	R0.4	2	25,000	1,700	0.07	0.1
2008-040	R0.4	4	25,000	1,200	0.045	0.09
2008-060	R0.4	6	23,000	800	0.023	0.069
2010-030	R0.5	3	21,500	1,400	0.08	0.12
2010-040	R0.5	4	21,500	1,300	0.075	0.1
2010-050	R0.5	5	21,500	1,200	0.06	0.09
2010-060	R0.5	6	21,500	1,100	0.05	0.1
2015-040	R0.75	4	18,000	1,400	0.11	0.17
2015-060	R0.75	6	15,000	1,200	0.1	0.16
2020-040	R1	4	16,000	1,300	0.17	0.5
2020-060	R1	6	14,000	1,100	0.15	0.4
2030-060	R1.5	6	14,000	1,400	0.25	0.76

切削条件時の注意

VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル切削条件時の注意

備考：

溝加工となる部分では、送り速度を50%以下に下げてください。
機械の回転速度が足りない場合や、加工中ビビリや工具の赤熱が発生する場合は、回転速度と送り速度を同じ比率で下げてください。
ステンレス鋼と超耐熱合金の加工には油性切削油を推奨致します。
銅の加工には湿式のクーラントを推奨致します。

適用被削材

対応被削材表（★●○の順に推奨）

炭素鋼 S45C S55C	合金鋼 SK / SCM SUS	プリハードン鋼 NAK HPM	～ 50HRC	～ 55HRC	～ 60HRC	～ 65HRC	～ 70HRC	鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
炭素鋼 S45C S55C	合金鋼 SK / SCM SUS	プリハードン鋼 NAK HPM	焼入れ鋼					鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
★	★	★	●					○	●		●			○	○

注意・禁止事項

エンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
発火性の高い切削油の使用は避けてください。

エンドミル再研磨時の注意

超硬合金の研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクを着用してください。

型番リスト

表示件数:

型番	ねじれ角	刃径(mm)	刃長(mm)	コーナ・ボール半径(mm)	首下長(mm)	R精度(μm)	ねじれ角詳細	刃径公差	首角(°)	首径(mm)	ワーク勾配角に対する実有効長 30′(mm)	ワーク勾配角に対する実有効長 1°(mm)	ワーク勾配角に対する実有効長 1°30′(mm)	ワーク勾配角に対する実有効長 2°(mm)	ワーク勾配角に対する実有効長 3°(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

VCWLB2001-003	ネジレなし	0.1	0.08	0.05	0.3	±2	0°	-0.006～0mm	11	0.094	0.34	0.37	0.39	0.41	0.46	1個	3,425円( 3,768円 )	2日目
VCWLB2002-005	標準ネジレ(30～44°)	0.2	0.16	0.1	0.5	±3	30°	-0.006～0mm	11	0.18	0.64	0.67	0.70	0.74	0.82	1個	2,814円( 3,095円 )	2日目
VCWLB2002-010	標準ネジレ(30～44°)	0.2	0.16	0.1	1	±3	30°	-0.006～0mm	11	0.18	1.16	1.22	1.28	1.35	1.51	1個	2,814円( 3,095円 )	2日目
VCWLB2003-010	標準ネジレ(30～44°)	0.3	0.24	0.15	1	±3	30°	-0.006～0mm	11	0.28	1.16	1.21	1.27	1.34	1.49	1個	2,794円( 3,073円 )	2日目
VCWLB2003-020	標準ネジレ(30～44°)	0.3	0.24	0.15	2	±3	30°	-0.006～0mm	11	0.28	2.2	2.31	2.42	2.55	2.85	1個	2,894円( 3,183円 )	2日目
VCWLB2003-030	標準ネジレ(30～44°)	0.3	0.24	0.15	3	±3	30°	-0.006～0mm	11	0.28	3.25	3.41	3.58	3.77	4.22	1個	2,932円( 3,225円 )	2日目
VCWLB2004-010	標準ネジレ(30～44°)	0.4	0.32	0.2	1	±3	30°	-0.006～0mm	11	0.38	1.16	1.21	1.26	1.33	1.47	1個	2,362円( 2,598円 )	2日目
VCWLB2004-020	標準ネジレ(30～44°)	0.4	0.32	0.2	2	±3	30°	-0.006～0mm	11	0.38	2.2	2.30	2.41	2.54	2.84	1個	2,400円( 2,640円 )	2日目
VCWLB2004-030	標準ネジレ(30～44°)	0.4	0.32	0.2	3	±3	30°	-0.006～0mm	11	0.38	3.25	3.40	3.57	3.76	4.21	1個	2,500円( 2,750円 )	2日目
VCWLB2004-040	標準ネジレ(30～44°)	0.4	0.32	0.2	4	±3	30°	-0.006～0mm	11	0.38	4.29	4.50	4.73	4.98	5.57	1個	2,597円( 2,857円 )	2日目
VCWLB2005-020	標準ネジレ(30～44°)	0.5	0.4	0.25	2	±3	30°	-0.006～0mm	11	0.48	2.2	2.30	2.41	2.53	2.82	1個	2,362円( 2,598円 )	2日目
VCWLB2005-030	標準ネジレ(30～44°)	0.5	0.4	0.25	3	±3	30°	-0.006～0mm	11	0.48	3.25	3.40	3.56	3.75	4.19	1個	2,362円( 2,598円 )	2日目
VCWLB2005-040	標準ネジレ(30～44°)	0.5	0.4	0.25	4	±3	30°	-0.006～0mm	11	0.48	4.29	4.49	4.72	4.97	5.56	1個	2,362円( 2,598円 )	2日目
VCWLB2006-020	標準ネジレ(30～44°)	0.6	0.48	0.3	2	±3	30°	-0.006～0mm	11	0.58	2.2	2.29	2.40	2.52	2.80	1個	2,110円( 2,321円 )	2日目
VCWLB2006-030	標準ネジレ(30～44°)	0.6	0.48	0.3	3	±3	30°	-0.006～0mm	11	0.58	3.24	3.39	3.56	3.74	4.17	1個	2,166円( 2,383円 )	2日目
VCWLB2006-040	標準ネジレ(30～44°)	0.6	0.48	0.3	4	±3	30°	-0.006～0mm	11	0.58	4.29	4.49	4.71	4.96	5.54	1個	2,186円( 2,405円 )	2日目
VCWLB2006-060	標準ネジレ(30～44°)	0.6	0.48	0.3	6	±3	30°	-0.006～0mm	11	0.58	6.38	6.69	7.02	7.39	8.28	1個	2,186円( 2,405円 )	2日目
VCWLB2008-020	標準ネジレ(30～44°)	0.8	0.64	0.4	2	±3	30°	-0.006～0mm	11	0.78	2.19	2.28	2.38	2.5	2.76	1個	2,110円( 2,321円 )	2日目
VCWLB2008-040	標準ネジレ(30～44°)	0.8	0.64	0.4	4	±3	30°	-0.006～0mm	11	0.78	4.29	4.48	4.7	4.93	5.50	1個	2,186円( 2,405円 )	2日目
VCWLB2008-060	標準ネジレ(30～44°)	0.8	0.64	0.4	6	±3	30°	-0.006～0mm	11	0.78	6.38	6.68	7.01	7.37	8.24	1個	2,186円( 2,405円 )	2日目
VCWLB20015-003	ネジレなし	0.15	0.12	0.075	0.3	±2	0°	-0.006～0mm	11	0.14	0.38	0.39	0.41	0.44	0.49	1個	3,739円( 4,113円 )	2日目
VCWLB2010-030	標準ネジレ(30～44°)	1	0.8	0.5	3	±3	30°	-0.006～0mm	11	0.97	3.26	3.40	3.56	3.73	4.14	1個	2,000円( 2,200円 )	2日目
VCWLB2010-040	標準ネジレ(30～44°)	1	0.8	0.5	4	±3	30°	-0.006～0mm	11	0.97	4.31	4.50	4.71	4.95	5.51	1個	2,000円( 2,200円 )	2日目
VCWLB2010-050	標準ネジレ(30～44°)	1	0.8	0.5	5	±3	30°	-0.006～0mm	11	0.97	5.36	5.60	5.87	6.17	6.87	1個	2,000円( 2,200円 )	2日目
VCWLB2010-060	標準ネジレ(30～44°)	1	0.8	0.5	6	±3	30°	-0.006～0mm	11	0.97	6.40	6.70	7.02	7.39	8.24	1個	2,166円( 2,383円 )	2日目
VCWLB2015-040	標準ネジレ(30～44°)	1.5	1.2	0.75	4	±3	30°	-0.006～0mm	11	1.45	4.25	4.43	4.62	4.84	5.35	1個	2,050円( 2,255円 )	2日目
VCWLB2015-060	標準ネジレ(30～44°)	1.5	1.2	0.75	6	±3	30°	-0.006～0mm	11	1.45	6.35	6.63	6.93	7.28	8.09	1個	2,050円( 2,255円 )	2日目
VCWLB2020-040	標準ネジレ(30～44°)	2	1.6	1	4	±3	30°	-0.006～0mm	11	1.96	4.24	4.4	4.58	4.78	5.26	1個	2,000円( 2,200円 )	2日目
VCWLB2020-060	標準ネジレ(30～44°)	2	1.6	1	6	±3	30°	-0.006～0mm	11	1.96	6.33	6.60	6.89	7.22	8	1個	2,000円( 2,200円 )	2日目
VCWLB2030-060	標準ネジレ(30～44°)	3	2.4	1.5	6	±4	30°	-0.009～0mm	-	2.93	干渉なし	干渉なし	干渉なし	干渉なし	干渉なし	1個	2,166円( 2,383円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・3mmシャンクで拓く、小径加工の未来
・環境にやさしく、工具費用の削減にも大きく貢献します
・小径の高精度加工用エンドミルに特化した設備により、高精度、高能率加工を実現

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 VCWLB UTWコート 2枚刃ショートシャンクロングネックボールエンドミル	VF2XLBS 2枚刃インパクトミラクルロングネックボールエンドミル（ショートシャンク）	DLCLB DLCコート 2枚刃銅電極加工用ロングネックボールエンドミル	エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ	ＣｒＮコート超硬ロングネックボールエンドミル銅電極加工用/2枚刃/スタブ/ロングネックタイプ	HSLB HMコート 2枚刃ロングネックボール	CSELB UTコート 2枚刃ロングネックボール	HTNB HMコート 2枚刃テーパネックボールエンドミル	ダイヤモンドコーティング 2枚刃ロングネックボールエンドミル DCRB230	CFLB UTコート 3枚刃ロングネックボール	MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル	VF2XLB 2枚刃インパクトミラクルロングネックボールエンドミル	ロングネックボールエンドミル（深リブ用）NHB-2
メーカー	ユニオンツール	三菱マテリアル	ユニオンツール	MOLDINO(モルディノ・旧三菱日立ツール)	ミスミ	ユニオンツール	ユニオンツール	ユニオンツール	日進工具	ユニオンツール	日進工具	三菱マテリアル	日進工具
通常価格	2,000円～	4,718円～	3,453円～	3,707円～	2,380円～	2,395円～	2,044円～	3,877円～	9,204円～	3,415円～	3,119円～	4,718円～	5,267円～
通常出荷日	2日目	4日目	2日目～	3日目	在庫品1日目当日出荷可能	1日目～	1日目～	1日目～	1日目	1日目～	1日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
加工用途（加工形状）	側面 / 溝	側面 / 曲面 / 彫込み / R溝	側面 / 溝	曲面 / 溝 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 溝 / テーパ側面	側面 / 曲面 / 溝 / テーパ側面	側面 / 溝	側面 / 曲面 / 彫込み / R溝	曲面 / R溝	曲面	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄	銅	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	アルミ / 銅 / グラファイト / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン / 銅	アルミ / グラファイト / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂
コーティング	鋼用	鋼用	非鉄用（DLC）	鋼用	非鉄用（CrN）	鋼用	鋼用	鋼用	非鉄用（ダイヤコート）	鋼用	鋼用	鋼用	ノンコート
標準/追加工区分	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品
