【特長】・生材~40HRCで特に性能をアップしたコーティング・高精度加工が可能...

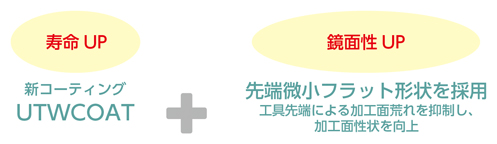

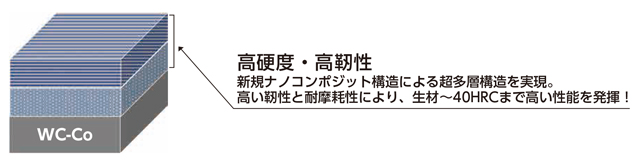

New coating UTWCOAT 生材~40HRCで特に性能をアップした新コーティング登場!
長寿命化・鏡面性UP 特にSCM系のプリハードン鋼で、従来品より長寿命、鏡面性UPとなりました。
※R0.1 未満は先端微小フラット形状がありません
高精度 更なる高精度加工が可能に!

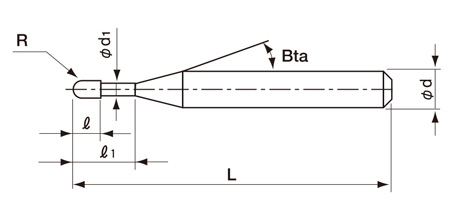

ボール半径 R | R 精度 | 外径公差 | シャンク径公差 |
---|---|---|---|
R0.05 ~ R0.075 | ± 0.002 | 0/-0.01 | 0/-0.005 |
R0.1 ~ R1.25 | ± 0.005 | 0/-0.015 | |
R1.5~ R2 | |||
R2.5 ~ R3 |
ボール半径 R | R 精度 | 外径公差 | シャンク径公差 | ねじれ角 |
---|---|---|---|---|
R0.05 ~ R0.075 | ± 0.002 | 0/-0.006 | h4 | ![]() |
R0.1~R1.25 | ±0.003 | ![]() | ||
R1.5 ~ R2 | ± 0.004 | |||
R2.5 ~ R3 | ± 0.005 | 0/-0.009 |
シャンクテーパ角は目安です。
※寸法についてはデジタルカタログを参照ください。
被削材 | 銅 / アルミ合金 | 炭素鋼 / 合金鋼 S45C / S50C / SK / SCM (~325HB) | プリハードン鋼 NAK80 / STAVAX / HPM38 (30~45HRC) | 焼入れ鋼 STAVAX / HPM38 / SKD61 (45~55HRC) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型番 | ボール半径 (mm) | 有効長 (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) |
2001-002 | R0.05 | 0.2 | 54,000 | 85 | 0.004 | 0.004 | 54,000 | 85 | 0.004 | 0.004 | 48,000 | 55 | 0.002 | 0.002 | 48,000 | 55 | 0.002 | 0.002 |
2001-003 | 0.3 | 54,000 | 85 | 0.004 | 0.004 | 54,000 | 85 | 0.004 | 0.004 | 48,000 | 55 | 0.002 | 0.002 | 48,000 | 55 | 0.002 | 0.002 | |
2001-005 | 0.5 | 54,000 | 75 | 0.004 | 0.004 | 54,000 | 75 | 0.004 | 0.004 | 48,000 | 35 | 0.002 | 0.002 | 48,000 | 35 | 0.002 | 0.002 | |
20015-003 | R0.075 | 0.3 | 54,000 | 160 | 0.007 | 0.009 | 54,000 | 160 | 0.007 | 0.009 | 48,000 | 90 | 0.004 | 0.004 | 48,000 | 90 | 0.004 | 0.004 |
20015-005 | 0.5 | 54,000 | 140 | 0.007 | 0.009 | 54,000 | 140 | 0.007 | 0.009 | 48,000 | 60 | 0.004 | 0.004 | 48,000 | 60 | 0.004 | 0.004 | |
20015-010 | 1 | 54,000 | 100 | 0.003 | 0.005 | 54,000 | 100 | 0.003 | 0.005 | 48,000 | 60 | 0.001 | 0.002 | 48,000 | 60 | 0.001 | 0.002 | |
2002-003 | R0.1 | 0.3 | 60,000 | 350 | 0.008 | 0.024 | 60,000 | 350 | 0.008 | 0.016 | 60,000 | 300 | 0.008 | 0.024 | 60,000 | 300 | 0.006 | 0.018 |
2002-005 | 0.5 | 60,000 | 350 | 0.008 | 0.024 | 60,000 | 350 | 0.008 | 0.016 | 60,000 | 300 | 0.008 | 0.024 | 60,000 | 300 | 0.006 | 0.018 | |
2002-0075 | 0.75 | 60,000 | 300 | 0.007 | 0.021 | 60,000 | 320 | 0.007 | 0.015 | 60,000 | 300 | 0.007 | 0.021 | 60,000 | 270 | 0.005 | 0.015 | |
2002-010 | 1 | 60,000 | 250 | 0.006 | 0.018 | 60,000 | 250 | 0.005 | 0.015 | 60,000 | 250 | 0.006 | 0.018 | 60,000 | 220 | 0.005 | 0.015 | |
2002-015 | 1.5 | 48,000 | 200 | 0.005 | 0.015 | 48,000 | 180 | 0.004 | 0.012 | 60,000 | 200 | 0.005 | 0.015 | 48,000 | 170 | 0.004 | 0.012 | |
2002-020 | 2 | 48,000 | 150 | 0.003 | 0.009 | 48,000 | 150 | 0.003 | 0.009 | 60,000 | 150 | 0.003 | 0.009 | 48,000 | 120 | 0.003 | 0.007 | |
2002-030 | 3 | 33,000 | 50 | 0.002 | 0.003 | 33,000 | 50 | 0.002 | 0.003 | 33,000 | 50 | 0.002 | 0.003 | 33,000 | 50 | 0.002 | 0.002 | |
2003-005 | R0.15 | 0.5 | 43,000 | 500 | 0.012 | 0.036 | 43,000 | 500 | 0.012 | 0.024 | 54,000 | 450 | 0.012 | 0.036 | 43,000 | 450 | 0.008 | 0.024 |
2003-0075 | 0.75 | 43,000 | 500 | 0.012 | 0.036 | 43,000 | 500 | 0.012 | 0.024 | 54,000 | 450 | 0.012 | 0.036 | 43,000 | 450 | 0.008 | 0.024 | |
2003-010 | 1 | 43,000 | 450 | 0.01 | 0.03 | 43,000 | 450 | 0.008 | 0.024 | 54,000 | 400 | 0.01 | 0.03 | 43,000 | 400 | 0.007 | 0.021 | |
2003-015 | 1.5 | 43,000 | 400 | 0.008 | 0.024 | 43,000 | 400 | 0.007 | 0.021 | 54,000 | 400 | 0.008 | 0.024 | 43,000 | 400 | 0.006 | 0.018 | |
2003-020 | 2 | 40,000 | 300 | 0.006 | 0.018 | 40,000 | 300 | 0.006 | 0.018 | 50,000 | 300 | 0.007 | 0.021 | 40,000 | 300 | 0.005 | 0.015 | |
2003-025 | 2.5 | 40,000 | 250 | 0.005 | 0.015 | 40,000 | 250 | 0.005 | 0.015 | 46,000 | 250 | 0.005 | 0.015 | 40,000 | 250 | 0.004 | 0.012 | |
2003-030 | 3 | 38,000 | 200 | 0.004 | 0.012 | 38,000 | 200 | 0.004 | 0.012 | 42,000 | 200 | 0.004 | 0.012 | 38,000 | 200 | 0.004 | 0.008 | |
2003-040 | 4 | 35,000 | 100 | 0.003 | 0.009 | 35,000 | 100 | 0.003 | 0.009 | 35,000 | 100 | 0.003 | 0.009 | 32,000 | 100 | 0.003 | 0.005 | |
2003-050 | 5 | 26,000 | 60 | 0.003 | 0.004 | 26,000 | 60 | 0.003 | 0.004 | 26,000 | 60 | 0.003 | 0.004 | 26,000 | 60 | 0.003 | 0.003 | |
2004-005 | R0.2 | 0.5 | 35,000 | 1,200 | 0.03 | 0.09 | 35,000 | 1,200 | 0.02 | 0.04 | 50,000 | 650 | 0.025 | 0.075 | 35,000 | 650 | 0.015 | 0.045 |
2004-0075 | 0.75 | 35,000 | 1,200 | 0.03 | 0.09 | 35,000 | 1,200 | 0.02 | 0.04 | 50,000 | 650 | 0.025 | 0.075 | 35,000 | 650 | 0.015 | 0.045 | |
2004-010 | 1 | 35,000 | 1,200 | 0.03 | 0.09 | 35,000 | 1,200 | 0.02 | 0.04 | 50,000 | 650 | 0.025 | 0.075 | 35,000 | 650 | 0.015 | 0.045 | |
2004-015 | 1.5 | 35,000 | 900 | 0.02 | 0.06 | 35,000 | 900 | 0.016 | 0.033 | 50,000 | 550 | 0.02 | 0.06 | 35,000 | 500 | 0.012 | 0.036 | |
2004-020 | 2 | 35,000 | 600 | 0.015 | 0.045 | 35,000 | 600 | 0.011 | 0.033 | 50,000 | 500 | 0.015 | 0.045 | 35,000 | 400 | 0.01 | 0.03 | |
2004-025 | 2.5 | 35,000 | 450 | 0.012 | 0.036 | 35,000 | 450 | 0.01 | 0.03 | 46,000 | 450 | 0.012 | 0.036 | 35,000 | 360 | 0.01 | 0.025 | |
2004-030 | 3 | 35,000 | 400 | 0.01 | 0.03 | 35,000 | 400 | 0.008 | 0.024 | 42,000 | 400 | 0.01 | 0.03 | 35,000 | 330 | 0.007 | 0.021 | |
2004-035 | 3.5 | 35,000 | 350 | 0.007 | 0.02 | 35,000 | 350 | 0.006 | 0.018 | 38,000 | 350 | 0.007 | 0.021 | 35,000 | 300 | 0.007 | 0.018 | |
2004-040 | 4 | 35,000 | 300 | 0.005 | 0.015 | 35,000 | 300 | 0.005 | 0.015 | 35,000 | 300 | 0.005 | 0.015 | 35,000 | 250 | 0.005 | 0.015 | |
2004-050 | 5 | 30,000 | 160 | 0.003 | 0.01 | 30,000 | 160 | 0.003 | 0.01 | 30,000 | 160 | 0.003 | 0.01 | 30,000 | 150 | 0.003 | 0.008 | |
2004-060 | 6 | 23,000 | 90 | 0.003 | 0.005 | 23,000 | 90 | 0.003 | 0.005 | 23,000 | 90 | 0.003 | 0.005 | 23,000 | 80 | 0.003 | 0.004 | |
2005-010 | R0.25 | 1 | 34,000 | 1,300 | 0.035 | 0.105 | 34,000 | 1,300 | 0.03 | 0.06 | 45,000 | 900 | 0.03 | 0.09 | 32,000 | 900 | 0.02 | 0.06 |
2005-015 | 1.5 | 34,000 | 1,000 | 0.03 | 0.09 | 34,000 | 1,000 | 0.025 | 0.05 | 45,000 | 800 | 0.025 | 0.075 | 32,000 | 800 | 0.018 | 0.054 | |
2005-020 | 2 | 34,000 | 800 | 0.025 | 0.075 | 34,000 | 800 | 0.023 | 0.046 | 45,000 | 700 | 0.022 | 0.066 | 32,000 | 700 | 0.016 | 0.048 | |
2005-025 | 2.5 | 34,000 | 700 | 0.02 | 0.06 | 34,000 | 700 | 0.015 | 0.045 | 45,000 | 600 | 0.018 | 0.054 | 32,000 | 600 | 0.015 | 0.045 | |
2005-030 | 3 | 32,000 | 550 | 0.016 | 0.048 | 32,000 | 550 | 0.012 | 0.036 | 41,000 | 550 | 0.014 | 0.042 | 31,000 | 500 | 0.012 | 0.036 | |
2005-040 | 4 | 31,000 | 450 | 0.012 | 0.036 | 31,000 | 450 | 0.01 | 0.03 | 35,000 | 450 | 0.01 | 0.03 | 30,000 | 390 | 0.01 | 0.03 | |
2005-050 | 5 | 29,000 | 340 | 0.007 | 0.021 | 29,000 | 340 | 0.007 | 0.021 | 29,000 | 340 | 0.006 | 0.018 | 29,000 | 300 | 0.006 | 0.018 | |
2005-060 | 6 | 24,000 | 220 | 0.006 | 0.018 | 24,000 | 220 | 0.006 | 0.018 | 24,000 | 220 | 0.005 | 0.015 | 24,000 | 200 | 0.005 | 0.015 | |
2005-080 | 8 | 19,000 | 130 | 0.004 | 0.012 | 19,000 | 130 | 0.004 | 0.012 | 19,000 | 130 | 0.003 | 0.009 | 19,000 | 110 | 0.003 | 0.009 | |
2005-100 | 10 | 17,000 | 100 | 0.003 | 0.009 | 17,000 | 100 | 0.003 | 0.009 | 17,000 | 100 | 0.002 | 0.006 | 17,000 | 80 | 0.002 | 0.006 |
被削材 | 銅 / アルミ合金 | 炭素鋼 / 合金鋼 S45C / S50C / SK / SCM (~325HB) | プリハードン鋼 NAK80 / STAVAX / HPM38 (30~45HRC) | 焼入れ鋼 STAVAX / HPM38 / SKD61 (45~55HRC) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型番 | ボール半径 (mm) | 有効長 (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) |
2006-010 | R0.3 | 1 | 33,000 | 1,500 | 0.05 | 0.15 | 33,000 | 1,500 | 0.04 | 0.08 | 40,000 | 1,300 | 0.045 | 0.09 | 30,000 | 1,300 | 0.04 | 0.06 |
2006-015 | 1.5 | 33,000 | 1,500 | 0.05 | 0.15 | 33,000 | 1,500 | 0.04 | 0.08 | 40,000 | 1,300 | 0.045 | 0.09 | 30,000 | 1,300 | 0.04 | 0.06 | |
2006-020 | 2 | 33,000 | 1,400 | 0.045 | 0.135 | 33,000 | 1,400 | 0.036 | 0.072 | 40,000 | 1,200 | 0.045 | 0.09 | 30,000 | 1,200 | 0.036 | 0.054 | |
2006-025 | 2.5 | 33,000 | 1,100 | 0.04 | 0.12 | 33,000 | 1,200 | 0.033 | 0.066 | 40,000 | 1,000 | 0.04 | 0.08 | 30,000 | 1,100 | 0.033 | 0.053 | |
2006-030 | 3 | 33,000 | 900 | 0.035 | 0.105 | 33,000 | 900 | 0.025 | 0.066 | 40,000 | 800 | 0.03 | 0.075 | 30,000 | 900 | 0.026 | 0.052 | |
2006-035 | 3.5 | 32,000 | 900 | 0.03 | 0.09 | 32,000 | 800 | 0.022 | 0.066 | 38,000 | 650 | 0.025 | 0.075 | 28,000 | 720 | 0.02 | 0.06 | |
2006-040 | 4 | 31,000 | 700 | 0.027 | 0.081 | 31,000 | 700 | 0.02 | 0.06 | 35,000 | 560 | 0.022 | 0.066 | 28,000 | 600 | 0.018 | 0.054 | |
2006-050 | 5 | 29,000 | 440 | 0.018 | 0.054 | 29,000 | 440 | 0.015 | 0.045 | 29,000 | 440 | 0.015 | 0.045 | 26,000 | 440 | 0.012 | 0.036 | |
2006-060 | 6 | 24,000 | 380 | 0.012 | 0.036 | 24,000 | 380 | 0.012 | 0.036 | 24,000 | 380 | 0.01 | 0.03 | 24,000 | 380 | 0.008 | 0.024 | |
2006-080 | 8 | 18,000 | 240 | 0.008 | 0.024 | 18,000 | 240 | 0.008 | 0.024 | 18,000 | 240 | 0.006 | 0.018 | 18,000 | 240 | 0.005 | 0.015 | |
2006-100 | 10 | 15,000 | 160 | 0.006 | 0.018 | 15,000 | 160 | 0.006 | 0.018 | 15,000 | 160 | 0.004 | 0.012 | 15,000 | 160 | 0.003 | 0.01 | |
2008-020 | R0.4 | 2 | 30,000 | 2,200 | 0.1 | 0.3 | 30,000 | 1,800 | 0.06 | 0.12 | 35,000 | 1,800 | 0.07 | 0.14 | 25,000 | 1,700 | 0.07 | 0.1 |
2008-030 | 3 | 30,000 | 1,700 | 0.08 | 0.24 | 30,000 | 1,600 | 0.05 | 0.1 | 35,000 | 1,600 | 0.06 | 0.12 | 25,000 | 1,500 | 0.06 | 0.09 | |
2008-040 | 4 | 30,000 | 1,400 | 0.07 | 0.21 | 30,000 | 1,300 | 0.04 | 0.1 | 35,000 | 1,300 | 0.05 | 0.12 | 25,000 | 1,200 | 0.045 | 0.09 | |
2008-050 | 5 | 30,000 | 1,100 | 0.06 | 0.18 | 30,000 | 1,100 | 0.035 | 0.1 | 30,000 | 1,100 | 0.04 | 0.12 | 25,000 | 1,000 | 0.04 | 0.08 | |
2008-060 | 6 | 27,000 | 900 | 0.04 | 0.12 | 27,000 | 900 | 0.025 | 0.075 | 27,000 | 800 | 0.03 | 0.09 | 23,000 | 800 | 0.023 | 0.069 | |
2008-080 | 8 | 19,000 | 450 | 0.02 | 0.06 | 19,000 | 450 | 0.02 | 0.06 | 19,000 | 450 | 0.015 | 0.045 | 19,000 | 450 | 0.01 | 0.03 | |
2008-100 | 10 | 15,000 | 350 | 0.012 | 0.036 | 15,000 | 350 | 0.012 | 0.036 | 15,000 | 300 | 0.01 | 0.03 | 15,000 | 300 | 0.007 | 0.021 | |
2008-120 | 12 | 14,000 | 300 | 0.01 | 0.03 | 14,000 | 300 | 0.01 | 0.03 | 14,000 | 240 | 0.006 | 0.018 | 14,000 | 240 | 0.006 | 0.018 | |
2010-020 | R0.5 | 2 | 30,000 | 2,000 | 0.12 | 0.36 | 30,000 | 1,600 | 0.08 | 0.16 | 30,000 | 1,600 | 0.09 | 0.18 | 22,000 | 1,600 | 0.09 | 0.13 |
2010-025 | 2.5 | 30,000 | 2,000 | 0.12 | 0.36 | 30,000 | 1,600 | 0.08 | 0.16 | 30,000 | 1,600 | 0.09 | 0.18 | 22,000 | 1,600 | 0.09 | 0.13 | |
2010-030 | 3 | 30,000 | 1,800 | 0.11 | 0.33 | 24,000 | 1,600 | 0.07 | 0.14 | 30,000 | 1,500 | 0.08 | 0.16 | 21,500 | 1,400 | 0.08 | 0.12 | |
2010-040 | 4 | 30,000 | 1,700 | 0.09 | 0.27 | 24,000 | 1,500 | 0.065 | 0.13 | 30,000 | 1,300 | 0.075 | 0.15 | 21,500 | 1,300 | 0.075 | 0.1 | |
2010-050 | 5 | 30,000 | 1,600 | 0.08 | 0.24 | 24,000 | 1,400 | 0.06 | 0.12 | 30,000 | 1,200 | 0.07 | 0.14 | 21,500 | 1,200 | 0.06 | 0.09 | |
2010-060 | 6 | 30,000 | 1,400 | 0.06 | 0.18 | 18,000 | 1,200 | 0.04 | 0.12 | 30,000 | 1,100 | 0.06 | 0.12 | 21,500 | 1,100 | 0.05 | 0.1 | |
2010-070 | 7 | 27,000 | 1,200 | 0.05 | 0.15 | 17,000 | 1,000 | 0.03 | 0.09 | 24,000 | 800 | 0.04 | 0.12 | 20,000 | 900 | 0.03 | 0.09 | |
2010-080 | 8 | 24,000 | 1,000 | 0.04 | 0.12 | 16,500 | 900 | 0.027 | 0.081 | 18,500 | 620 | 0.035 | 0.1 | 18,500 | 580 | 0.025 | 0.1 | |
2010-090 | 9 | 22,000 | 720 | 0.035 | 0.11 | 15,500 | 700 | 0.02 | 0.08 | 16,500 | 550 | 0.025 | 0.1 | 16,500 | 500 | 0.02 | 0.08 | |
2010-100 | 10 | 20,000 | 650 | 0.03 | 0.09 | 15,000 | 500 | 0.018 | 0.072 | 14,800 | 490 | 0.02 | 0.08 | 14,800 | 430 | 0.015 | 0.06 | |
2010-120 | 12 | 18,000 | 600 | 0.02 | 0.08 | 15,000 | 500 | 0.016 | 0.064 | 13,400 | 380 | 0.01 | 0.05 | 13,400 | 380 | 0.008 | 0.04 | |
2010-140 | 14 | 16,000 | 530 | 0.015 | 0.06 | 14,000 | 460 | 0.015 | 0.06 | 12,000 | 350 | 0.008 | 0.04 | 12,000 | 350 | 0.006 | 0.03 | |
2010-160 | 16 | 14,000 | 460 | 0.014 | 0.056 | 14,000 | 460 | 0.014 | 0.056 | 10,500 | 250 | 0.005 | 0.025 | 10,500 | 250 | 0.005 | 0.025 | |
2010-180 | 18 | 13,500 | 440 | 0.012 | 0.06 | 13,500 | 440 | 0.012 | 0.06 | 9,500 | 200 | 0.004 | 0.02 | 9,500 | 200 | 0.004 | 0.02 | |
2010-200 | 20 | 13,000 | 430 | 0.008 | 0.04 | 13,000 | 430 | 0.008 | 0.04 | 9,000 | 150 | 0.003 | 0.015 | 9,000 | 150 | 0.003 | 0.015 | |
2012-030 | R0.6 | 3 | 30,000 | 2,000 | 0.13 | 0.39 | 30,000 | 1,600 | 0.09 | 0.18 | 30,000 | 1,600 | 0.1 | 0.2 | 18,000 | 1,600 | 0.1 | 0.15 |
2012-040 | 4 | 30,000 | 1,800 | 0.12 | 0.36 | 20,000 | 1,500 | 0.08 | 0.16 | 30,000 | 1,400 | 0.09 | 0.18 | 18,000 | 1,400 | 0.09 | 0.13 | |
2012-060 | 6 | 30,000 | 1,600 | 0.09 | 0.27 | 20,000 | 1,200 | 0.07 | 0.14 | 30,000 | 1,100 | 0.08 | 0.16 | 18,000 | 1,100 | 0.08 | 0.12 | |
2012-080 | 8 | 25,000 | 1,200 | 0.06 | 0.18 | 15,000 | 900 | 0.05 | 0.12 | 20,000 | 800 | 0.06 | 0.15 | 16,500 | 750 | 0.05 | 0.11 | |
2012-100 | 10 | 20,000 | 900 | 0.05 | 0.15 | 13,500 | 650 | 0.035 | 0.11 | 16,000 | 640 | 0.045 | 0.12 | 15,500 | 550 | 0.03 | 0.09 | |
2012-120 | 12 | 16,500 | 600 | 0.035 | 0.12 | 12,500 | 480 | 0.025 | 0.1 | 12,000 | 440 | 0.03 | 0.12 | 12,500 | 430 | 0.018 | 0.072 | |
2012-160 | 16 | 13,000 | 470 | 0.018 | 0.072 | 11,500 | 440 | 0.018 | 0.072 | 10,000 | 350 | 0.01 | 0.05 | 10,000 | 350 | 0.01 | 0.05 | |
2015-030 | R0.75 | 3 | 30,000 | 2,000 | 0.15 | 0.45 | 30,000 | 1,600 | 0.12 | 0.24 | 30,000 | 1,700 | 0.12 | 0.24 | 18,000 | 1,500 | 0.12 | 0.18 |
2015-040 | 4 | 30,000 | 1,800 | 0.14 | 0.42 | 30,000 | 1,500 | 0.11 | 0.22 | 30,000 | 1,600 | 0.11 | 0.22 | 18,000 | 1,400 | 0.11 | 0.17 | |
2015-060 | 6 | 30,000 | 1,800 | 0.12 | 0.36 | 23,000 | 1,300 | 0.1 | 0.2 | 30,000 | 1,400 | 0.1 | 0.2 | 15,000 | 1,200 | 0.1 | 0.16 | |
2015-080 | 8 | 30,000 | 1,600 | 0.11 | 0.33 | 18,000 | 1,100 | 0.08 | 0.16 | 30,000 | 1,200 | 0.08 | 0.2 | 14,000 | 1,000 | 0.08 | 0.16 | |
2015-100 | 10 | 23,000 | 1,200 | 0.09 | 0.27 | 15,000 | 850 | 0.06 | 0.15 | 23,500 | 900 | 0.06 | 0.18 | 14,000 | 700 | 0.05 | 0.15 | |
2015-120 | 12 | 16,000 | 900 | 0.07 | 0.21 | 13,000 | 600 | 0.05 | 0.15 | 13,000 | 650 | 0.05 | 0.15 | 13,000 | 550 | 0.03 | 0.12 | |
2015-140 | 14 | 14,500 | 700 | 0.05 | 0.19 | 10,500 | 550 | 0.04 | 0.12 | 10,500 | 500 | 0.04 | 0.12 | 10,500 | 470 | 0.025 | 0.1 | |
2015-160 | 16 | 13,000 | 650 | 0.04 | 0.16 | 10,000 | 550 | 0.03 | 0.12 | 8,850 | 400 | 0.03 | 0.12 | 8,850 | 390 | 0.02 | 0.08 | |
2015-180 | 18 | 12,000 | 580 | 0.03 | 0.15 | 10,000 | 510 | 0.025 | 0.1 | 8,500 | 350 | 0.018 | 0.09 | 8,500 | 360 | 0.014 | 0.07 | |
2015-200 | 20 | 10,500 | 530 | 0.02 | 0.1 | 9,200 | 470 | 0.02 | 0.1 | 8,000 | 320 | 0.12 | 0.06 | 8,000 | 320 | 0.012 | 0.06 | |
2015-250 | 25 | 9,000 | 440 | 0.014 | 0.07 | 8,750 | 440 | 0.014 | 0.07 | 7,250 | 250 | 0.008 | 0.04 | 7,250 | 250 | 0.006 | 0.03 |
被削材 | 銅 / アルミ合金 | 炭素鋼 / 合金鋼 S45C / S50C / SK / SCM (~325HB) | プリハードン鋼 NAK80 / STAVAX / HPM38 (30~45HRC) | 焼入れ鋼 STAVAX / HPM38 / SKD61 (45~55HRC) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型番 | ボール半径 (mm) | 有効長 (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) |
2016-040 | R0.8 | 4 | 30,000 | 2,000 | 0.16 | 0.48 | 30,000 | 1,600 | 0.12 | 0.24 | 30,000 | 1,800 | 0.12 | 0.36 | 18,000 | 1,400 | 0.1 | 0.2 |
2016-080 | 8 | 30,000 | 1,700 | 0.15 | 0.45 | 15,000 | 1,100 | 0.1 | 0.2 | 30,000 | 1,500 | 0.12 | 0.24 | 13,500 | 1,000 | 0.08 | 0.24 | |
2016-120 | 12 | 23,000 | 1,200 | 0.1 | 0.3 | 11,000 | 700 | 0.06 | 0.18 | 18,000 | 1,000 | 0.06 | 0.18 | 12,500 | 650 | 0.04 | 0.16 | |
2016-160 | 16 | 15,000 | 800 | 0.05 | 0.2 | 10,000 | 530 | 0.034 | 0.13 | 10,000 | 530 | 0.035 | 0.14 | 9,000 | 420 | 0.02 | 0.1 | |
2016-200 | 20 | 11,000 | 580 | 0.034 | 0.17 | 9,400 | 490 | 0.025 | 0.12 | 8,500 | 400 | 0.018 | 0.09 | 7,800 | 380 | 0.014 | 0.07 | |
2018-060 | R0.9 | 6 | 30,000 | 1,800 | 0.18 | 0.52 | 24,000 | 1,500 | 0.15 | 0.29 | 30,000 | 1,700 | 0.16 | 0.4 | 14,000 | 1,200 | 0.13 | 0.27 |
2018-080 | 8 | 30,000 | 1,800 | 0.17 | 0.5 | 18,000 | 1,200 | 0.13 | 0.26 | 30,000 | 1,700 | 0.16 | 0.32 | 12,000 | 1,000 | 0.11 | 0.26 | |
2018-120 | 12 | 24,000 | 1,450 | 0.12 | 0.36 | 13,000 | 1,000 | 0.08 | 0.2 | 18,000 | 1,100 | 0.09 | 0.23 | 12,000 | 750 | 0.07 | 0.21 | |
2020-030 | R1 | 3 | 30,000 | 2,000 | 0.2 | 0.6 | 30,000 | 2,000 | 0.21 | 0.42 | 30,000 | 2,000 | 0.2 | 0.6 | 16,000 | 1,300 | 0.17 | 0.5 |
2020-040 | 4 | 30,000 | 2,000 | 0.2 | 0.6 | 30,000 | 2,000 | 0.21 | 0.42 | 30,000 | 2,000 | 0.2 | 0.6 | 16,000 | 1,300 | 0.17 | 0.5 | |
2020-060 | 6 | 30,000 | 2,000 | 0.2 | 0.6 | 30,000 | 2,000 | 0.21 | 0.42 | 30,000 | 2,000 | 0.2 | 0.6 | 14,000 | 1,100 | 0.15 | 0.4 | |
2020-080 | 8 | 30,000 | 2,000 | 0.2 | 0.6 | 30,000 | 2,000 | 0.18 | 0.36 | 30,000 | 2,000 | 0.16 | 0.56 | 12,000 | 950 | 0.12 | 0.4 | |
2020-100 | 10 | 30,000 | 2,000 | 0.2 | 0.6 | 30,000 | 2,000 | 0.17 | 0.36 | 30,000 | 2,000 | 0.13 | 0.45 | 10,800 | 850 | 0.1 | 0.4 | |
2020-120 | 12 | 30,000 | 2,000 | 0.18 | 0.54 | 30,000 | 2,000 | 0.12 | 0.36 | 30,000 | 2,000 | 0.1 | 0.35 | 10,800 | 850 | 0.08 | 0.32 | |
2020-140 | 14 | 22,000 | 1,450 | 0.15 | 0.5 | 22,000 | 1,450 | 0.11 | 0.33 | 20,000 | 1,300 | 0.08 | 0.24 | 10,800 | 850 | 0.06 | 0.24 | |
2020-160 | 16 | 15,000 | 1,000 | 0.1 | 0.4 | 15,000 | 1,000 | 0.07 | 0.28 | 10,800 | 700 | 0.06 | 0.18 | 10,800 | 600 | 0.03 | 0.15 | |
2020-180 | 18 | 13,500 | 900 | 0.08 | 0.32 | 13,500 | 900 | 0.06 | 0.24 | 9,700 | 600 | 0.05 | 0.15 | 9,700 | 520 | 0.025 | 0.12 | |
2020-200 | 20 | 12,000 | 800 | 0.07 | 0.28 | 12,000 | 800 | 0.05 | 0.2 | 8,650 | 500 | 0.04 | 0.16 | 8,650 | 450 | 0.02 | 0.1 | |
2020-250 | 25 | 9,000 | 600 | 0.04 | 0.2 | 9,000 | 600 | 0.035 | 0.17 | 7,800 | 440 | 0.025 | 0.1 | 7,800 | 440 | 0.016 | 0.08 | |
2020-300 | 30 | 7,000 | 470 | 0.035 | 0.17 | 7,000 | 470 | 0.03 | 0.15 | 7,000 | 350 | 0.02 | 0.08 | 7,000 | 350 | 0.01 | 0.05 | |
2020-350 | 35 | 6,500 | 430 | 0.03 | 0.15 | 6,500 | 430 | 0.025 | 0.12 | 6,150 | 250 | 0.015 | 0.06 | 6,150 | 250 | 0.008 | 0.04 | |
2020-400 | 40 | 6,500 | 430 | 0.02 | 0.1 | 6,500 | 430 | 0.02 | 0.1 | 5,250 | 150 | 0.01 | 0.05 | 5,250 | 150 | 0.006 | 0.03 | |
2025-060 | R1.25 | 6 | 27,000 | 2,300 | 0.28 | 0.75 | 27,000 | 2,300 | 0.25 | 0.5 | 27,000 | 2,300 | 0.25 | 0.75 | 13,000 | 1,100 | 0.21 | 0.63 |
2025-100 | 10 | 25,000 | 2,100 | 0.26 | 0.67 | 25,000 | 2,100 | 0.23 | 0.46 | 24,000 | 2,200 | 0.2 | 0.65 | 11,000 | 930 | 0.14 | 0.44 | |
2025-150 | 15 | 22,000 | 1,950 | 0.23 | 0.59 | 22,000 | 1,950 | 0.15 | 0.45 | 20,000 | 1,600 | 0.13 | 0.42 | 9,000 | 720 | 0.08 | 0.32 | |
2025-200 | 20 | 11,000 | 1,150 | 0.14 | 0.38 | 11,000 | 1,150 | 0.1 | 0.3 | 8,000 | 600 | 0.06 | 0.24 | 7,600 | 470 | 0.04 | 0.12 | |
2030-060 | R1.5 | 6 | 24,000 | 2,500 | 0.32 | 0.9 | 24,000 | 2,500 | 0.32 | 0.9 | 24,000 | 2,500 | 0.3 | 0.9 | 14,000 | 1,400 | 0.25 | 0.76 |
2030-080 | 8 | 24,000 | 2,500 | 0.32 | 0.9 | 24,000 | 2,500 | 0.32 | 0.9 | 24,000 | 2,500 | 0.3 | 0.9 | 14,000 | 1,400 | 0.25 | 0.76 | |
2030-100 | 10 | 22,000 | 2,300 | 0.28 | 0.8 | 22,000 | 2,300 | 0.28 | 0.8 | 24,000 | 2,500 | 0.25 | 0.75 | 13,000 | 1,200 | 0.25 | 0.76 | |
2030-120 | 12 | 22,000 | 2,300 | 0.28 | 0.7 | 22,000 | 2,300 | 0.28 | 0.7 | 20,000 | 2,100 | 0.2 | 0.65 | 10,700 | 1,000 | 0.18 | 0.54 | |
2030-140 | 14 | 20,000 | 2,100 | 0.24 | 0.6 | 20,000 | 2,100 | 0.24 | 0.6 | 18,000 | 1,850 | 0.18 | 0.5 | 9,400 | 800 | 0.16 | 0.48 | |
2030-160 | 16 | 20,000 | 2,100 | 0.24 | 0.6 | 20,000 | 2,100 | 0.24 | 0.6 | 16,000 | 1,650 | 0.16 | 0.5 | 9,000 | 700 | 0.14 | 0.42 | |
2030-200 | 20 | 14,000 | 1,800 | 0.2 | 0.45 | 14,000 | 1,800 | 0.2 | 0.45 | 11,000 | 1,000 | 0.12 | 0.36 | 7,000 | 600 | 0.1 | 0.3 | |
2030-250 | 25 | 8,000 | 1,250 | 0.16 | 0.32 | 8,000 | 1,250 | 0.16 | 0.32 | 6,400 | 510 | 0.08 | 0.24 | 5,600 | 390 | 0.06 | 0.18 | |
2030-300 | 30 | 6,000 | 1,000 | 0.1 | 0.3 | 6,000 | 1,000 | 0.1 | 0.3 | 4,600 | 450 | 0.05 | 0.2 | 3,900 | 370 | 0.04 | 0.12 | |
2030-350 | 35 | 5,500 | 800 | 0.07 | 0.28 | 5,500 | 800 | 0.07 | 0.28 | 3,300 | 320 | 0.04 | 0.16 | 2,900 | 270 | 0.03 | 0.1 | |
2030-400 | 40 | 4,500 | 700 | 0.05 | 0.25 | 4,500 | 700 | 0.05 | 0.25 | 2,700 | 240 | 0.03 | 0.12 | 2,300 | 210 | 0.02 | 0.08 | |
2040-080 | R2 | 8 | 24,000 | 2,900 | 0.4 | 1.2 | 24,000 | 2,900 | 0.4 | 1.2 | 18,000 | 2,400 | 0.4 | 1.2 | 11,000 | 2,000 | 0.34 | 1 |
2040-100 | 10 | 24,000 | 2,900 | 0.4 | 1.2 | 24,000 | 2,900 | 0.4 | 1.2 | 18,000 | 2,400 | 0.4 | 1.2 | 11,000 | 2,000 | 0.34 | 1 | |
2040-120 | 12 | 24,000 | 2,900 | 0.4 | 1.2 | 24,000 | 2,900 | 0.4 | 1.2 | 18,000 | 2,400 | 0.4 | 1.2 | 9,700 | 1,500 | 0.28 | 0.85 | |
2040-140 | 14 | 21,000 | 2,630 | 0.35 | 1.1 | 21,000 | 2,630 | 0.35 | 1.1 | 15,000 | 2,150 | 0.3 | 1.1 | 9,700 | 1,200 | 0.28 | 0.8 | |
2040-160 | 16 | 18,000 | 2,250 | 0.3 | 1 | 18,000 | 2,250 | 0.3 | 1 | 15,000 | 2,150 | 0.3 | 0.9 | 8,000 | 1,000 | 0.2 | 0.6 | |
2040-200 | 20 | 15,000 | 1,900 | 0.3 | 0.9 | 15,000 | 1,900 | 0.3 | 0.9 | 12,000 | 1,750 | 0.2 | 0.7 | 7,000 | 750 | 0.15 | 0.45 | |
2040-250 | 25 | 12,000 | 1,550 | 0.25 | 0.7 | 12,000 | 1,550 | 0.25 | 0.7 | 9,000 | 1,300 | 0.15 | 0.5 | 6,000 | 560 | 0.12 | 0.36 | |
2040-300 | 30 | 7,000 | 1,400 | 0.2 | 0.5 | 7,000 | 1,400 | 0.2 | 0.5 | 7,000 | 850 | 0.1 | 0.3 | 5,000 | 460 | 0.08 | 0.2 | |
2040-350 | 35 | 6,000 | 1,200 | 0.2 | 0.4 | 6,000 | 1,200 | 0.2 | 0.4 | 4,800 | 450 | 0.1 | 0.25 | 4,000 | 370 | 0.07 | 0.17 | |
2040-400 | 40 | 4,000 | 1,000 | 0.11 | 0.33 | 4,000 | 1,000 | 0.11 | 0.33 | 3,450 | 400 | 0.06 | 0.24 | 2,900 | 270 | 0.06 | 0.15 | |
2040-450 | 45 | 3,800 | 760 | 0.08 | 0.32 | 3,800 | 760 | 0.08 | 0.32 | 2,700 | 300 | 0.05 | 0.2 | 2,300 | 240 | 0.04 | 0.12 |
被削材 | 銅 / アルミ合金 | 炭素鋼 / 合金鋼 S45C / S50C / SK / SCM (~325HB) | プリハードン鋼 NAK80 / STAVAX / HPM38 (30~45HRC) | 焼入れ鋼 STAVAX / HPM38 / SKD61 (45~55HRC) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型番 | ボール半径 (mm) | 有効長 (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) | 回転速度 (min-1) | 送り速度 (mm/min) | ap (mm) | ae (mm) |
2050-100 | R2.5 | 10 | 18,000 | 3,000 | 0.5 | 1.5 | 18,000 | 3,000 | 0.5 | 1.5 | 13,750 | 2,400 | 0.45 | 1.4 | 8,800 | 1,800 | 0.42 | 1.2 |
2050-150 | 15 | 18,000 | 3,000 | 0.5 | 1.5 | 18,000 | 3,000 | 0.5 | 1.5 | 13,750 | 2,400 | 0.45 | 1.4 | 7,800 | 1,300 | 0.34 | 1 | |
2050-200 | 20 | 14,000 | 2,600 | 0.37 | 1.2 | 15,600 | 2,600 | 0.37 | 1.2 | 12,000 | 1,800 | 0.36 | 1.1 | 6,300 | 830 | 0.27 | 0.75 | |
2050-250 | 25 | 12,000 | 2,000 | 0.33 | 1.1 | 12,000 | 2,000 | 0.33 | 1.1 | 9,600 | 1,350 | 0.25 | 1 | 5,700 | 750 | 0.25 | 0.67 | |
2050-300 | 30 | 9,600 | 1,800 | 0.31 | 0.9 | 9,600 | 1,800 | 0.31 | 0.9 | 8,400 | 1,100 | 0.23 | 0.8 | 5,000 | 650 | 0.2 | 0.5 | |
2060-100 | R3 | 10 | 16,000 | 3,100 | 0.6 | 1.8 | 16,000 | 3,100 | 0.6 | 1.8 | 11,000 | 2,310 | 0.55 | 1.7 | 7,500 | 1,800 | 0.5 | 1.5 |
2060-150 | 15 | 16,000 | 3,100 | 0.6 | 1.8 | 16,000 | 3,100 | 0.6 | 1.8 | 11,000 | 2,310 | 0.55 | 1.7 | 7,500 | 1,800 | 0.5 | 1.5 | |
2060-200 | 20 | 16,000 | 3,100 | 0.6 | 1.8 | 16,000 | 3,100 | 0.6 | 1.8 | 11,000 | 2,310 | 0.55 | 1.7 | 6,500 | 1,300 | 0.4 | 1.4 | |
2060-250 | 25 | 13,000 | 2,600 | 0.45 | 1.5 | 13,000 | 2,600 | 0.45 | 1.5 | 10,000 | 1,800 | 0.4 | 1.3 | 5,300 | 840 | 0.32 | 0.9 | |
2060-300 | 30 | 10,000 | 2,100 | 0.4 | 1.3 | 10,000 | 2,100 | 0.4 | 1.3 | 8,000 | 1,350 | 0.3 | 1.1 | 4,700 | 750 | 0.3 | 0.8 | |
2060-350 | 35 | 8,000 | 1,800 | 0.38 | 1.1 | 8,000 | 1,800 | 0.38 | 1.1 | 7,000 | 1,100 | 0.26 | 0.9 | 4,200 | 670 | 0.25 | 0.6 | |
2060-400 | 40 | 7,000 | 1,800 | 0.36 | 0.9 | 7,000 | 1,800 | 0.36 | 0.9 | 6,000 | 900 | 0.23 | 0.75 | 3,700 | 550 | 0.2 | 0.4 | |
2060-450 | 45 | 5,800 | 1,700 | 0.33 | 0.75 | 5,800 | 1,700 | 0.33 | 0.75 | 4,600 | 670 | 0.19 | 0.6 | 3,200 | 470 | 0.15 | 0.3 | |
2060-500 | 50 | 4,000 | 1,500 | 0.3 | 0.6 | 4,000 | 1,500 | 0.3 | 0.6 | 3,200 | 450 | 0.15 | 0.4 | 2,800 | 400 | 0.1 | 0.2 | |
2060-600 | 60 | 2,700 | 1,000 | 0.21 | 0.42 | 2,700 | 1,000 | 0.21 | 0.42 | 2,300 | 320 | 0.1 | 0.3 | 1,950 | 270 | 0.08 | 0.16 |
備考:
対応被削材表(★●○の順に推奨)
被削材 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
炭素鋼 S45C S55C | 合金鋼 SK / SCM SUS | プリハードン鋼 NAK HPM | 焼入れ鋼 | 鋳鉄 | アルミ合金 | グラファイト | 銅 | 樹脂 | ガラス入り樹脂 | チタン合金 | 超耐熱合金 | 超硬合金 | 硬脆材 | ||||
~ 50 HRC | ~ 55 HRC | ~ 60 HRC | ~ 65 HRC | ~ 70 HRC | |||||||||||||
★ | ★ | ★ | ● | ○ | ● | ● | ○ | ○ |
エンドミル取扱上の注意
エンドミルをご使用いただく際には、切削条件の不適合、切りくずの巻き付きや堆積、工具の摩耗などにより発熱や発火、加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。
エンドミル再研磨時の注意
型番 |
ねじれ角 |
刃径(mm) |
刃長(mm) |
コーナ・ボール半径(mm) |
首下長(mm) |
シャンク径(mm) |
全長(mm) |
R精度(μm) |
ねじれ角詳細 |
刃径公差 |
首角(°) |
シャンク径公差 |
首径(mm) |
ワーク勾配角に対する実有効長 30′(mm) |
ワーク勾配角に対する実有効長 1°(mm) |
ワーク勾配角に対する実有効長 1°30′(mm) |
ワーク勾配角に対する実有効長 2°(mm) |
ワーク勾配角に対する実有効長 3°(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
ネジレなし
|
0.1
|
0.08
|
0.05
|
0.2
|
4
|
45
|
±2
|
0°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.095
|
0.23
|
0.25
|
0.27
|
0.28
|
0.32
| 1個 | 4,626円(
5,089円
) | 2日目 | |
ネジレなし
|
0.1
|
0.08
|
0.05
|
0.3
|
4
|
45
|
±2
|
0°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.095
|
0.34
|
0.36
|
0.38
|
0.4
|
0.46
| 1個 | 4,626円(
5,089円
) | 2日目 | |
ネジレなし
|
0.1
|
0.08
|
0.05
|
0.5
|
4
|
45
|
±2
|
0°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.095
|
0.55
|
0.58
|
0.61
|
0.65
|
0.73
| 1個 | 4,943円(
5,437円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
0.3
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
0.43
|
0.45
|
0.47
|
0.49
|
0.55
| 1個 | 3,649円(
4,014円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
0.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
0.63
|
0.66
|
0.69
|
0.73
|
0.81
| 1個 | 3,649円(
4,014円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
0.75
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
0.89
|
0.94
|
0.98
|
1.03
|
1.16
| 1個 | 3,649円(
4,014円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
1
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
1.16
|
1.21
|
1.27
|
1.34
|
1.50
| 1個 | 3,649円(
4,014円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
1.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
1.67
|
1.75
|
1.83
|
1.93
|
2.17
| 1個 | 3,839円(
4,223円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
2
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
2.19
|
2.30
|
2.41
|
2.54
|
2.85
| 1個 | 4,091円(
4,500円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.2
|
0.16
|
0.1
|
3
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.19
|
3.24
|
3.39
|
3.57
|
3.76
|
4.22
| 1個 | 4,563円(
5,019円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
0.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
0.63
|
0.66
|
0.69
|
0.72
|
0.80
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
0.75
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
0.89
|
0.93
|
0.97
|
1.02
|
1.14
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
1
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
1.15
|
1.21
|
1.26
|
1.33
|
1.48
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
1.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
1.66
|
1.74
|
1.83
|
1.92
|
2.15
| 1個 | 3,777円(
4,155円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
2
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
2.19
|
2.29
|
2.40
|
2.53
|
2.83
| 1個 | 3,777円(
4,155円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
2.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
2.71
|
2.84
|
2.98
|
3.14
|
3.52
| 1個 | 3,839円(
4,223円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
3
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
3.23
|
3.39
|
3.56
|
3.75
|
4.2
| 1個 | 3,839円(
4,223円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
4
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
4.28
|
4.49
|
4.72
|
4.97
|
5.57
| 1個 | 3,936円(
4,330円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.3
|
0.24
|
0.15
|
5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.29
|
5.33
|
5.59
|
5.87
|
6.19
|
6.94
| 1個 | 4,249円(
4,674円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
0.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
0.63
|
0.66
|
0.68
|
0.71
|
0.78
| 1個 | 2,928円(
3,221円
) | 4日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
0.75
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
0.89
|
0.93
|
0.97
|
1.01
|
1.12
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
1
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
1.15
|
1.2
|
1.26
|
1.32
|
1.46
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
1
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
1.15
|
1.2
|
1.26
|
1.32
|
1.46
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
1.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
1.66
|
1.74
|
1.82
|
1.91
|
2.13
| 1個 | 2,959円(
3,255円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
2
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
2.18
|
2.29
|
2.40
|
2.52
|
2.81
| 1個 | 2,990円(
3,289円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
2
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
2.18
|
2.29
|
2.40
|
2.52
|
2.81
| 1個 | 3,715円(
4,087円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
2.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
2.71
|
2.83
|
2.97
|
3.13
|
3.50
| 1個 | 3,052円(
3,357円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
3
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
3.23
|
3.38
|
3.55
|
3.74
|
4.18
| 1個 | 3,149円(
3,464円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
3
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
3.23
|
3.38
|
3.55
|
3.74
|
4.18
| 1個 | 3,936円(
4,330円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
3.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
3.76
|
3.93
|
4.13
|
4.35
|
4.87
| 1個 | 3,304円(
3,634円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
4
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
4.28
|
4.48
|
4.71
|
4.96
|
5.55
| 1個 | 3,304円(
3,634円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
5.33
|
5.58
|
5.86
|
6.18
|
6.92
| 1個 | 3,397円(
3,737円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.4
|
0.32
|
0.2
|
6
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.39
|
6.37
|
6.68
|
7.02
|
7.4
|
8.29
| 1個 | 3,715円(
4,087円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
1
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
1.15
|
1.2
|
1.25
|
1.31
|
1.45
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
1.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
1.66
|
1.73
|
1.81
|
1.9
|
2.11
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
2
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
2.18
|
2.28
|
2.39
|
2.51
|
2.80
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
2
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
2.18
|
2.28
|
2.39
|
2.51
|
2.80
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
2.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
2.71
|
2.83
|
2.97
|
3.12
|
3.48
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
3
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
3.23
|
3.38
|
3.54
|
3.73
|
4.17
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
3
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
3.23
|
3.38
|
3.54
|
3.73
|
4.17
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
4
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
4.28
|
4.48
|
4.7
|
4.95
|
5.54
| 1個 | 2,928円(
3,221円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
4
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
4.28
|
4.48
|
4.7
|
4.95
|
5.54
| 1個 | 3,618円(
3,980円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
5.32
|
5.58
|
5.86
|
6.17
|
6.9
| 1個 | 2,959円(
3,255円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
6
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
6.37
|
6.68
|
7.01
|
7.39
|
8.27
| 1個 | 2,990円(
3,289円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
8
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
8.46
|
8.87
|
9.32
|
9.82
|
11.01
| 1個 | 3,304円(
3,634円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.5
|
0.4
|
0.25
|
10
|
4
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.49
|
10.56
|
11.07
|
11.63
|
12.26
|
13.75
| 1個 | 3,763円(
4,139円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
1
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
1.15
|
1.19
|
1.24
|
1.3
|
1.43
| 1個 | 2,707円(
2,978円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
1.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
1.66
|
1.73
|
1.8
|
1.89
|
2.09
| 1個 | 2,583円(
2,841円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
2
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
2.18
|
2.28
|
2.38
|
2.5
|
2.78
| 1個 | 2,583円(
2,841円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
2
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
2.18
|
2.28
|
2.38
|
2.5
|
2.78
| 1個 | 3,177円(
3,495円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
2.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
2.7
|
2.82
|
2.96
|
3.11
|
3.46
| 1個 | 2,611円(
2,872円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
3
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
3.23
|
3.37
|
3.54
|
3.72
|
4.15
| 1個 | 2,611円(
2,872円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
3
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
3.23
|
3.37
|
3.54
|
3.72
|
4.15
| 1個 | 3,211円(
3,532円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
3.5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
3.75
|
3.92
|
4.12
|
4.33
|
4.83
| 1個 | 2,645円(
2,910円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
4
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
4.27
|
4.47
|
4.69
|
4.94
|
5.52
| 1個 | 2,645円(
2,910円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
4
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
4.27
|
4.47
|
4.69
|
4.94
|
5.52
| 1個 | 3,273円(
3,600円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
5
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
5.32
|
5.57
|
5.85
|
6.16
|
6.89
| 1個 | 2,645円(
2,910円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
6
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
6.37
|
6.67
|
7
|
7.38
|
8.26
| 1個 | 2,645円(
2,910円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
6
|
6
|
50
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
6.37
|
6.67
|
7
|
7.38
|
8.26
| 1個 | 3,273円(
3,600円
) | 2日目 | |
標準ネジレ(30~44°)
|
0.6
|
0.48
|
0.3
|
8
|
4
|
45
|
±3
|
30°
|
-0.006~0mm
|
11
|
-0.004~0mm
|
0.59
|
8.46
|
8.87
|
9.32
|
9.81
|
10.99
| 1個 | 3,052円(
3,357円
) | 2日目 |
Loading...
【特長】
・生材~40HRCで特に性能をアップしたコーティング
・高精度加工が可能に!
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
