エポックHDコーティング ディープラジアスエンドミル D-EPDR

エポックHDコーティング ディープラジアスエンドミル D-EPDR

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
12,201円 ~ 47,712円
税込価格
13,421円 ~ 52,483円

グラファイト加工に適したシャープな刃形を採用。長寿命を実現します。

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定46件の候補があります。

Loading...

商品情報






製品特長・仕様

耐摩耗性と耐剥離性を備えたダイヤモンドコーティンググラファイト電極等の長時間加工に有効!



HDコーティングの特長

01  高純度なダイヤモンドからなる皮膜であり、硬度は80GPa以上と高硬度を達成しています。
02  ダイヤモンドコーティング専用母材を採用。密着性を向上させ優れた耐剥離性を示します。
03  HDコーティングは結晶性のよいダイヤモンドを採用、耐摩耗性に優れ、グラファイトや高Siアルミニウム合金の切削加工に最適です。


対応被削材

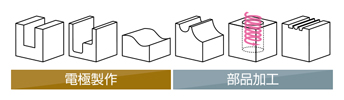

加工用途
  • グラファイト
  • 高Siアルミニウム合金 等
エポックHDコーティング ディープラジアスエンドミル D-EPDR 特長-1
D-EPDB:ボールエンドミル
     RE0.2~RE5[44アイテム]
D-EPDR:ラジアスエンドミル
     DC0.5~DC10[46アイテム]


機能

HDコーティング

  • CVDダイヤモンドを採用。グラファイトや高Siアルミニウム合金の切削加工に最適
  • アンカー効果により密着性向上
  • 母材にはダイヤモンドコーティング専用材種を採用
コーティング断面
エポックHDコーティング ディープラジアスエンドミル D-EPDR 特長-2

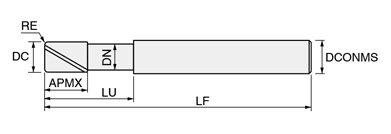

外形図

Aタイプ
Bタイプ
エポックHDコーティング ディープラジアスエンドミル D-EPDR 外形図-1
エポックHDコーティング ディープラジアスエンドミル D-EPDR 外形図-2

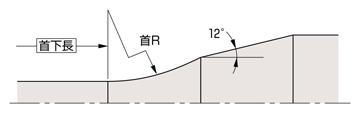

「Aタイプの首下詳細形状」

エポックHDコーティング ディープラジアスエンドミル D-EPDR 外形図-3
【注意】
加工物に勾配がついている場合、干渉領域は、首下長さよりも長くなります。それぞれの勾配角に対する実有効首下長をご参照ください。
また、工具が加工物に干渉する角度を干渉角度θκで表示していますので合わせてご参照ください。
エポックHDコーティング ディープラジアスエンドミル D-EPDR 外形図-4

※寸法についてはデジタルカタログを参照ください。



使用方法・事例

ボールエンドミルによるグラファイト材加工事例

使用工具:D-EPDB2010-5(DC1.0×RE0.5×LU5mm)
被削材:グラファイト電極材
切削条件:n=20,000min-1 (vc=63m/min)、vf=1,500mm/min (fz=0.0375mm/t)、ap=0.5mm、ae=0.1mm、Air
加工時間:4 時間30 分(加工距離:405m)

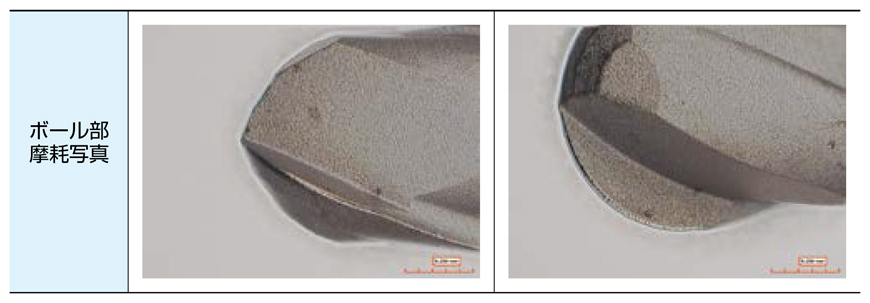

4 時間30分加工後の工具摩耗

エポックHDコーティング ディープラジアスエンドミル D-EPDR 使用事例

逃げ面摩耗幅:0.032mm



推奨切削条件

推奨切削条件表

D-EPDR  エポックHDコーティング ディープラジアスエンドミル

 グラファイトアルミニウム合金鋳物
AC4A,ADC12等
商品コード外径
DC
(mm)
コーナ半径
RE
(mm)
首下長LU
(mm)
刃数L/D回転数
n
min-1
送り速度
vf
mm/min
切込み
ap
mm
切込み
ae
mm
回転数
n
min-1
送り速度
vf
mm/min
切込み
ap
mm
切込み
ae
mm
D-EPDR2005-2-0050.50.0522421,6009500.0560.417,3006700.0560.4
D-EPDR2005-4-00542817,8007800.0520.414,2005500.0520.4
D-EPDR2005-6-005621214,0006200.0480.411,2004300.0480.4
D-EPDR2006-4-0050.60.0542718,6009700.0640.4814,9006800.0640.48
D-EPDR2006-6-005621015,9008300.060.4812,7005800.060.48
D-EPDR2008-4-0050.80.0542518,9001,0600.0880.6415,1007400.0880.64
D-EPDR2008-6-00562817,4009700.0840.6413,9006800.0840.64
D-EPDR2008-8-005821015,9008900.080.6412,7006200.080.64
D-EPDR2010-5-0110.152518,3001,1000.110.814,6007700.110.8
D-EPDR2010-10-011021015,9009500.10.812,7006700.10.8
D-EPDR2010-15-011521513,5008100.090.810,8005700.090.8
D-EPDR2010-20-012022011,1006700.080.88,9004700.080.8
D-EPDR2010-5-020.252518,3001,1000.110.814,6007700.110.8
D-EPDR2010-10-021021015,9009500.10.812,7006700.10.8
D-EPDR2010-15-021521513,5008100.090.810,8005700.090.8
D-EPDR2010-20-022022011,1006700.080.88,9004700.080.8
D-EPDR2015-10-021.50.2102717,0001,0900.161.0513,6007600.161.05
D-EPDR2015-15-021521015,9001,0200.151.0512,7007100.151.05
D-EPDR2015-20-022021314,9009500.141.0511,9006700.141.05
D-EPDR2015-25-022521713,8008800.131.0511,0006200.131.05
D-EPDR2020-10-0220.2102517,1001,1600.221.413,7008100.221.4
D-EPDR2020-15-02152816,5001,1200.211.413,2007800.211.4
D-EPDR2020-20-022021015,9001,0800.21.412,7007600.21.4
D-EPDR2020-25-022521315,3001,0400.191.412,2007300.191.4
D-EPDR2020-30-023021514,7001,0000.181.411,8007000.181.4
D-EPDR2020-35-023521814,1009600.171.411,3006700.171.4
D-EPDR2030-15-0230.2152516,7001,1700.332.113,4008200.332.1
D-EPDR2030-30-023021015,9001,1100.32.112,7007800.32.1
D-EPDR2030-40-024021315,4001,0800.282.112,3007600.282.1
D-EPDR2040-20-0540.5202512,4001,9800.442.89,9001,3900.3962.8
D-EPDR2040-30-05302810,9001,7400.422.88,7001,2200.3782.8
D-EPDR2040-40-05402109,4001,5000.42.87,5001,0500.362.8
D-EPDR2040-50-05502137,9001,2600.382.86,3008800.3422.8
D-EPDR2040-60-05602156,4001,0200.362.85,1007100.3242.8
D-EPDR2060-30-0560.530258,4002,0200.664.26,7001,4100.5944.2
D-EPDR2060-40-0540277,7001,8500.644.26,2001,3000.5764.2
D-EPDR2060-60-05-95602106,4001,5400.64.25,1001,0800.544.2
D-EPDR4060-30-10130458,4002,6900.664.26,7001,8800.5944.2
D-EPDR4060-40-1040477,7002,4600.644.26,2001,7200.5764.2
D-EPDR4060-60-10-95604106,4002,0500.64.25,1001,4400.544.2
D-EPDR4080-40-108140456,3002,5200.885.65,0001,7600.7925.6
D-EPDR4080-60-1060485,6002,2400.845.64,5001,5700.7565.6
D-EPDR4080-80-10804104,8001,9200.85.63,8001,3400.725.6
D-EPDR4100-40-1010140445,4002,5901.1274,3001,8101.0087
D-EPDR4100-60-1060464,9002,3501.0873,9001,6500.9727
D-EPDR4100-100-101004103,9001,870173,1001,3100.97

切削条件時の注意

【注意】

(1)被削材、加工形状に合わせて、適切なクーラントを使用してください。
(2)この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。

型番リスト

型番
刃径(mm)
刃数(枚)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
首角(°)
シャンク径公差
首径(mm)
首R(mm)
ワーク勾配角に対する実有効長 30′(mm)
ワーク勾配角に対する実有効長 1°(mm)
ワーク勾配角に対する実有効長 1°30′(mm)
ワーク勾配角に対する実有効長 2°(mm)
ワーク勾配角に対する実有効長 3°(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.5
2
0.75
0.05
2
4
50
12
-0.005~0mm
0.47
2
2.37
2.47
2.56
2.64
2.77
A

1個

12,461( 13,707円 )

4日目

0.5
2
0.75
0.05
4
4
50
12
-0.005~0mm
0.47
2
4.45
4.6
4.72
4.86
5.38
A

1個

12,519( 13,771円 )

4日目

0.5
2
0.75
0.05
6
4
50
12
-0.005~0mm
0.47
2
6.53
6.71
6.91
7.25
8.04
A

1個

12,577( 13,835円 )

4日目

0.6
2
0.9
0.05
4
4
50
12
-0.005~0mm
0.57
4
4.66
4.88
5.07
5.23
5.52
A

1個

12,477( 13,725円 )

4日目

0.6
2
0.9
0.05
6
4
50
12
-0.005~0mm
0.57
4
6.76
7.03
7.26
7.45
8.04
A

1個

12,536( 13,790円 )

4日目

0.8
2
1.2
0.05
4
4
50
12
-0.005~0mm
0.77
4
4.66
4.88
5.07
5.23
5.52
A

1個

12,387( 13,626円 )

4日目

0.8
2
1.2
0.05
6
4
50
12
-0.005~0mm
0.77
4
6.76
7.03
7.26
7.45
8.04
A

1個

12,453( 13,698円 )

4日目

0.8
2
1.2
0.05
8
4
50
12
-0.005~0mm
0.77
4
8.85
9.16
9.41
9.64
10.69
A

1個

12,503( 13,753円 )

4日目

1
2
1.5
0.1
5
4
60
12
-0.005~0mm
0.95
4
5.76
6
6.2
6.37
6.76
A

1個

12,812( 14,093円 )

4日目

1
2
1.5
0.2
5
4
60
12
-0.005~0mm
0.95
4
5.76
5.99
6.19
6.36
6.72
A

1個

12,812( 14,093円 )

4日目

1
2
1.5
0.1
10
4
60
12
-0.005~0mm
0.95
4
10.97
11.31
11.58
12.08
13.39
A

1個

12,955( 14,251円 )

4日目

1
2
1.5
0.2
10
4
60
12
-0.005~0mm
0.95
4
10.96
11.3
11.57
12.06
13.36
A

1個

12,955( 14,251円 )

4日目

1
2
1.5
0.1
15
4
60
12
-0.005~0mm
0.95
6
16.4
16.92
17.34
18.07
20.03
A

1個

13,096( 14,406円 )

4日目

1
2
1.5
0.2
15
4
60
12
-0.005~0mm
0.95
6
16.4
16.92
17.33
18.05
20
A

1個

13,096( 14,406円 )

4日目

1
2
1.5
0.1
20
4
60
12
-0.005~0mm
0.95
6
21.58
22.18
22.93
24.05
26.66
A

1個

13,238( 14,562円 )

4日目

1
2
1.5
0.2
20
4
60
12
-0.005~0mm
0.95
6
21.57
22.17
22.91
24.03
26.63
A

1個

13,238( 14,562円 )

4日目

1.5
2
2.25
0.2
10
4
60
12
-0.005~0mm
1.4
4
11.06
11.37
11.64
12.2
13.52
A

1個

12,519( 13,771円 )

4日目

1.5
2
2.25
0.2
15
4
60
12
-0.005~0mm
1.4
4
16.21
16.6
17.34
18.19
20.15
A

1個

12,662( 13,928円 )

4日目

1.5
2
2.25
0.2
20
4
60
12
-0.005~0mm
1.4
6
21.67
22.24
23.05
24.17
干渉なし
A

1個

12,812( 14,093円 )

4日目

1.5
2
2.25
0.2
25
4
60
12
-0.005~0mm
1.4
6
26.81
27.47
28.75
30.15
干渉なし
A

1個

12,955( 14,251円 )

4日目

2
2
3
0.2
10
4
60
12
-0.005~0mm
1.9
4
11.06
11.37
11.64
12.2
13.52
A

1個

12,201( 13,421円 )

4日目

2
2
3
0.2
15
4
60
12
-0.005~0mm
1.9
4
16.21
16.6
17.34
18.19
干渉なし
A

1個

12,352( 13,587円 )

4日目

2
2
3
0.2
20
4
60
12
-0.005~0mm
1.9
4
21.34
22.02
23.05
24.17
干渉なし
A

1個

12,486( 13,735円 )

4日目

2
2
3
0.2
25
4
80
12
-0.005~0mm
1.9
6
26.81
27.47
28.75
干渉なし
干渉なし
A

1個

12,929( 14,222円 )

4日目

2
2
3
0.2
30
4
80
12
-0.005~0mm
1.9
6
31.95
32.92
34.45
干渉なし
干渉なし
A

1個

13,079( 14,387円 )

4日目

2
2
3
0.2
35
4
80
12
-0.005~0mm
1.9
6
37.07
38.36
干渉なし
干渉なし
干渉なし
A

1個

13,222( 14,544円 )

4日目

3
2
4.5
0.2
15
6
60
12
-0.005~0mm
2.9
4
16.21
16.6
17.34
18.19
20.15
A

1個

16,999( 18,699円 )

4日目

3
2
4.5
0.2
30
6
80
12
-0.005~0mm
2.9
4
31.57
32.97
34.45
36.14
干渉なし
A

1個

17,961( 19,757円 )

4日目

3
2
4.5
0.2
40
6
80
12
-0.005~0mm
2.9
6
42.19
43.81
45.86
干渉なし
干渉なし
A

1個

18,244( 20,068円 )

4日目

4
2
8
0.5
20
6
80
12
-0.005~0mm
3.8
4
21.47
22.25
23.27
24.39
干渉なし
A

1個

17,692( 19,461円 )

4日目

4
2
8
0.5
30
6
80
12
-0.005~0mm
3.8
4
31.75
33.15
34.68
干渉なし
干渉なし
A

1個

17,976( 19,774円 )

4日目

4
2
8
0.5
40
6
80
12
-0.005~0mm
3.8
4
42.18
44.04
干渉なし
干渉なし
干渉なし
A

1個

18,269( 20,096円 )

4日目

4
2
8
0.5
50
6
85
12
-0.005~0mm
3.8
6
52.61
54.94
干渉なし
干渉なし
干渉なし
A

1個

18,712( 20,583円 )

4日目

4
2
8
0.5
60
6
120
12
-0.005~0mm
3.8
6
63.03
干渉なし
干渉なし
干渉なし
干渉なし
A

1個

20,125( 22,138円 )

4日目

6
2
12
0.5
30
6
75
-
-0.005~0mm
5.7
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

26,684( 29,352円 )

4日目

6
2
12
0.5
40
6
80
-
-0.005~0mm
5.7
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

26,869( 29,556円 )

4日目

6
2
12
0.5
60
6
95
-
-0.005~0mm
5.7
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

27,964( 30,760円 )

4日目

6
4
12
1
30
6
75
-
-0.005~0mm
5.7
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

27,729( 30,502円 )

4日目

6
4
12
1
40
6
80
-
-0.005~0mm
5.7
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

27,913( 30,704円 )

4日目

6
4
12
1
60
6
95
-
-0.005~0mm
5.7
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

29,008( 31,909円 )

4日目

8
4
16
1
40
8
80
-
-0.006~0mm
7.6
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

34,491( 37,940円 )

4日目

8
4
16
1
60
8
100
-
-0.006~0mm
7.6
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

35,962( 39,558円 )

4日目

8
4
16
1
80
8
140
-
-0.006~0mm
7.6
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

38,501( 42,351円 )

4日目

10
4
20
1
40
10
80
-
-0.006~0mm
9.5
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

41,301( 45,431円 )

4日目

10
4
20
1
60
10
100
-
-0.006~0mm
9.5
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

43,658( 48,024円 )

4日目

10
4
20
1
100
10
150
-
-0.006~0mm
9.5
-
干渉なし
干渉なし
干渉なし
干渉なし
干渉なし
B

1個

47,712( 52,483円 )

4日目

Loading...

詳細情報

基本情報

グラファイト加工に適したシャープな刃形を採用。長寿命を実現します。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

エポックHDコーティング ディープラジアスエンドミル D-EPDR

エポックHDコーティング ディープラジアスエンドミル D-EPDR

    エポックHDコーティング ディープラジアスエンドミル EGDR2□□□-□□-HD

    エポックHDコーティング ディープラジアスエンドミル EGDR2□□□-□□-HD

      エポックディープラジアス EPDR2□□□-□□.□-□□□-TH

      エポックディープラジアス EPDR2□□□-□□.□-□□□-TH

        DCLRS ダイヤモンドコーティング 4枚刃ロングネックラジアス

        DCLRS ダイヤモンドコーティング 4枚刃ロングネックラジアス

          MHR430R 無限コーティング 4枚刃ロングネックラジアスエンドミル

          MHR430R 無限コーティング 4枚刃ロングネックラジアスエンドミル

            MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル

            MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル

              MSTNR230 無限コーティング ロングテーパーネックラジアスエンドミル

              MSTNR230 無限コーティング ロングテーパーネックラジアスエンドミル

                MHRH430R 無限コーティングプレミアム 高硬度用4枚刃ロングネックラジアスエンドミル

                MHRH430R 無限コーティングプレミアム 高硬度用4枚刃ロングネックラジアスエンドミル

                  MHRH230R 無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

                  MHRH230R 無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

                    MHRSH430RSF 無限コーティングプレミアムPlus 4枚刃ロングネックラジアスエンドミル

                    MHRSH430RSF 無限コーティングプレミアムPlus 4枚刃ロングネックラジアスエンドミル

                      CXLRS UTコート 5枚刃ロングネックラジアス

                      CXLRS UTコート 5枚刃ロングネックラジアス

                        HRRS HMコート 4枚刃ラジアス

                        HRRS HMコート 4枚刃ラジアス

                          フェニックス ペンシルネックディープフィーダーラジアス PHX-PC-DFR

                          フェニックス ペンシルネックディープフィーダーラジアス PHX-PC-DFR

                            メーカー MOLDINO(モルディノ・旧三菱日立ツール) MOLDINO(モルディノ・旧三菱日立ツール) MOLDINO(モルディノ・旧三菱日立ツール) ユニオンツール 日進工具 日進工具 日進工具 日進工具 日進工具 日進工具 ユニオンツール ユニオンツール オーエスジー
                            通常価格 12,201円 21,699円 4,563円 7,317円 5,067円 3,625円 5,600円 4,407円 3,993円 4,729円 6,276円 4,964円 12,381円
                            通常出荷日 4日目   1日目~   在庫品1日目~   当日出荷可能 2日目~   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 1日目   1日目~   1日目~   在庫品1日目~   当日出荷可能
                            加工用途(加工形状) 曲面 / 溝 / 彫込み / R溝 曲面 / 溝 / 突っ込み(Z送り) / 彫込み / R溝 曲面 / 溝 / 突っ込み(Z送り) / 彫込み / R溝 平面 / 曲面 / 溝 平面 / 側面 / 曲面 平面 / 側面 / 曲面 / 溝 平面 / 側面 / 曲面 / 溝 / 突っ込み(Z送り) 平面 / 側面 / 溝 平面 / 側面 / 溝 平面 / 側面 / 溝 平面 / 曲面 / 溝 平面 / 側面 / 曲面 平面 / 側面 / 曲面 / 溝 / 突っ込み(Z送り)
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 アルミ / グラファイト アルミ / グラファイト / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / ステンレス鋼 / アルミ / チタン / 銅 アルミ / 銅 / グラファイト / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / ステンレス鋼 / チタン 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / ステンレス鋼 / チタン 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / 高硬度鋼HRC61~ / 鋳鉄 一般鋼 / 調質鋼 / 高硬度鋼~HRC55 / 高硬度鋼~HRC60 / ステンレス鋼 / 鋳鉄
                            ねじれ角 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 標準ネジレ(30~44°) 不等リード・不等分割 強ネジレ(45~60°) 強ネジレ(45~60°)
                            コーティング 非鉄用(ダイヤコート) 非鉄用(ダイヤコート) 鋼用 非鉄用(ダイヤコート) 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用

                            エポックHDコーティング ディープラジアスエンドミル D-EPDRのレビュー

                            この商品のレビューはありません レビューを書く

                            超硬ロングネックラジアスエンドミルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
