ダイジェット

ダイジェット

穴あけ用 TA-EZドリル TEZDF-MS

穴あけ用 TA-EZドリル TEZDF-MS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
33,968円 ～ 44,503円
税込価格
37,365円 ～ 48,953円

【特長】・インサート交換が容易で切削性能に優れる刃先交換式ドリル

詳細情報を確認する

  • 油穴（オイルホール）：
    ○
  • 刃数(枚)：
    2
  • 先端角(°)：
    140
  • 給油方式（詳細）：
    内部給油
  • 加工公差(mm)：
    h7

(i)ご注意

  • ホルダにインサートは組み込んでありません。

型番

未確定19件の候補があります。

Loading...

商品情報






製品特長・仕様

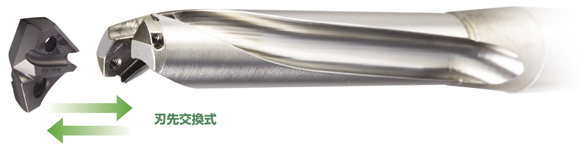

インサート交換が容易で切削性能に優れる刃先交換式ドリル
TA-EZドリル TEZD-MS 特長-1
TA-EZドリル TEZD-MS 特長-2


環境にやさしい

切削抵抗が低い独自の刃先形状（EZ刃形）を採用し、消費電力を従来品比30%カット。



経済的

工具交換はインサートを交換するだけで可能で、大変経済的。本体は高剛性ボディを採用し、本体寿命のみならずインサート寿命を大幅アップ⇒コストダウンを実現。



高性能

独自の方式により、確実に切れ刃部が給油され、切削性能アップ。

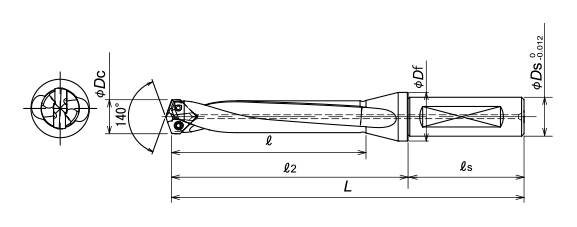

外形図

TA-EZドリル TEZD-MS 外形図

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

■TA-EZドリルの標準切削条件

   TEZD/TEZD*F-MS/ML/XL形

被削材構造用鋼,炭素鋼（SS400,S50C）
硬さ280HB以下		合金鋼（SCM440）
280～350HB		工具鋼（SKD61,SKD11）
硬さ255HB以下
Vc
（m/min）		75～9070～9070～90
f
（mm/rev）		0.3～0.350.22～0.250.22～0.25
ドリル直径
（mm）		n
（min-1）		Vf
（mm/min）		n
（min-1）		Vf
（mm/min）		n
（min-1）		Vf
（mm/min）
141,7005101,6003501,600350
151,6004801,5003501,500350
161,5004501,4003401,400340
171,4004501,3003301,300330
181,3004501,2503101,250310
191,2504401,2003001,200300
201,2004201,1002801,100280
211,2004201,1002801,100280
221,2004201,0502601,050260
231,2004201,0502601,050260
241,2004201,0502601,050260
251,1504001,0502601,050260
261,1103901,0502601,050260
271,0703701,0002501,000250
281,0303601,0002501,000250
29990350950240950240
30960340950240950240
31930330900225900225
32900315900225900225
被削材ステンレス鋼（SUS304）
硬さ280HB以下		ねずみ鋳鉄（FC250）
引張り強さ350MPa以下		ダクタイル鋳鉄（FCD400）
引張り強さ450MPa以下
Vc
（m/min）		4585～11060～90
f
（mm/rev）		0.250.3～0.40.15～0.28
ドリル直径
（mm）		n
（min-1）		Vf
（mm/min）		n
（min-1）		Vf
（mm/min）		n
（min-1）		Vf
（mm/min）
141,0002501,9005701,500450
159502401,9005701,400420
168902201,9005701,350400
178402101,8005701,250400
187902001,7005701,000350
197501901,6005601,000350
207101801,6005601,000350
216801701,5505401,000350
226501601,5005301,000350
236201551,4505101,000350
246001501,4004901,000350
255701401,3504701,000350
265501401,3004601,000350
275301351,250460950330
285101301,200460950330
294951251,150460950330
304801201,150460950330
314601151,100440850300
324451101,100440850300


■TA-EZドリルTEZD/TEZD*F-MS/ML/XL標準切削条件

   耐熱合金用インサートTEZ*S使用時

被削材チタン合金（Ti-6Al-4V）
硬さ30～42HRC		ステンレス鋼（～280HB）
（SUS304）
Vc
（m/min）		35～6045～80
f
（mm/rev）		0.15～0.20.15～0.2
ドリル直径
（mm）		n
（min-1）		Vf
（mm/min）		n
（min-1）		Vf
（mm/min）
141,1301701,360200
151,0601701,270200
169901601,190190
179301601,120190
188801601,060190
198301601,000190
20790160950190

Vc：切削速度 n：回転速度 Vf：送り速度 f：送り量

切削条件時の注意

使用上の注意事項

（1）上表の標準切削条件は一般的な目安の条件を示しています。
（2）機械、加工物の取り付け剛性が無い場合、又は加工形状や目的等により条件を調整してください。
（3）8D用を使用する場合は、切削条件は上表の回転速度、送り速度共に20%程度下げて加工してください。
        また、3D用本体を用いて同直径のガイド穴（深さ=直径×0.5）を開けてからの加工を推奨します。



選定サポート情報

■ラインナップ

本体（ホルダ）有効加工深さ適用直径
TEZD-MS形3×Dcφ13.5～φ32.5
TEZD-ML形5×Dc
TEZD-XL形8×Dc
TEZD*F-MS形3×Dc
TEZD*F-ML形5×Dc
TEZD*F-XL形8×Dc
TEZD-MT形
（MTシャンク）		4×Dc
TEZD-KMS形
（橋梁用）		3×Dcφ24.5、φ24.7
φ26.5、φ26.7


型番リスト

表示件数:
  1. 1
型番
ドリル径（刃径）(mm)
加工穴深さ（L/D)(mm)
全長（L1）(mm)
突出長（L2）(mm)
首下長・溝長（L3）(mm)
フランジ径（肩部径）(mm)
シャンク径・MT No
シャンク長(mm)
適合ネジ
適合レンチ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
13.5～14.5
40.5～43.5
113
65
51
20
16mm
48
DSW-2045H
A-07（別売）

1個

33,968円( 37,365円 )

3日目

14.5～15.5
43.5～46.5
119
69
54
24.9
20mm
50
DSW-2045H
A-07（別売）

1個

36,159円( 39,775円 )

3日目

15.5～16.5
46.5～49.5
124
74
58
24.9
20mm
50
TSW-2556H
A-08（別売）

1個

36,159円( 39,775円 )

3日目

16.5～17.5
49.5～52.5
128
78
61
24.9
20mm
50
TSW-2556H
A-08（別売）

1個

36,159円( 39,775円 )

3日目

17.5～18.5
52.5～55.5
133
83
65
24.9
20mm
50
TSW-2556H
A-08（別売）

1個

36,159円( 39,775円 )

3日目

18.5～19.5
55.5～58.5
143
87
68
32
25mm
56
TSW-2567H
A-08（別売）

1個

39,868円( 43,855円 )

3日目

19.5～20.5
58.5～61.5
148
92
72
32
25mm
56
TSW-2567H
A-08（別売）

1個

39,868円( 43,855円 )

3日目

20.5～21.5
61.5～64.5
152
96
75
32
25mm
56
TSW-2567H
A-08（別売）

1個

39,868円( 43,855円 )

3日目

21.5～22.5
64.5～67.5
157
101
79
32
25mm
56
DSW-307H
A-10（別売）

1個

39,868円( 43,855円 )

3日目

22.5～23.5
67.5～70.5
161
105
82
32
25mm
56
DSW-307H
A-10（別売）

1個

39,868円( 43,855円 )

3日目

23.5～24.5
70.5～73.5
170
110
86
41.9
32mm
60
DSW-307H
A-10（別売）

1個

42,143円( 46,357円 )

3日目

24.5～25.5
73.5～76.5
174
114
89
41.9
32mm
60
DSW-309H
A-10（別売）

1個

42,143円( 46,357円 )

3日目

25.5～26.5
76.5～79.5
179
119
93
41.9
32mm
60
DSW-309H
A-10（別売）

1個

42,143円( 46,357円 )

3日目

26.5～27.5
79.5～82.5
183
123
96
41.9
32mm
60
TSW-3510H
A-15（別売）

1個

42,143円( 46,357円 )

3日目

27.5～28.5
82.5～85.5
188
128
100
41.9
32mm
60
TSW-3510H
A-15（別売）

1個

42,143円( 46,357円 )

3日目

28.5～29.5
85.5～88.5
192
132
103
41.9
32mm
60
TSW-3510H
A-15（別売）

1個

42,143円( 46,357円 )

3日目

29.5～30.5
88.5～91.5
197
137
107
41.9
32mm
60
TSW-3510H
A-15（別売）

1個

42,143円( 46,357円 )

3日目

30.5～31.5
91.5～94.5
201
141
110
41.9
32mm
60
TSW-3512H
A-15（別売）

1個

44,503円( 48,953円 )

3日目

31.5～32.5
94.5～97.5
206
146
114
41.9
32mm
60
TSW-3512H
A-15（別売）

1個

44,503円( 48,953円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・インサート交換が容易で切削性能に優れる刃先交換式ドリル

(i)ご注意

  • ホルダにインサートは組み込んでありません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
