ハード1面達
特長

[Feature 1]

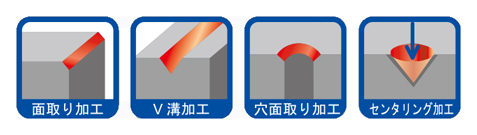

高硬度材(70HRC)が加工可能なソリッド面取り工具。
高硬度材以外の加工はもちるんV溝加工・センタリング加工も可能。
ハード1面達 SFSV形 [Feature 1]


[Feature 2]

3枚刃・2 段先端角・強ねじれ形状を探用。
3枚刃により、高能率・長寿命を実現。
先端部を鈍角にした2段先端角により、刃先剛性を確保し高能率な溝加工が可能。
強ねじれ形状で高硬度材はもちるんその他被削材に対しても高能率な加工が可能。

ハード1面達 SFSV形 [Feature 2]-1

3枚刃・強ねじれ

ハード1面達 SFSV形 [Feature 2]-2

回転時
2段先端角形状
面取り角度:45°
刃先剛性を確保し欠損を防止!



[Feature 3]

高速回転における剛性と精度を有した焼きばめホルダやハイドロツーリングに適応可能なシャンク精度(h5)を有する。



性能・試験情報

切削性能

加工事例(SKD11 <60HRC>)

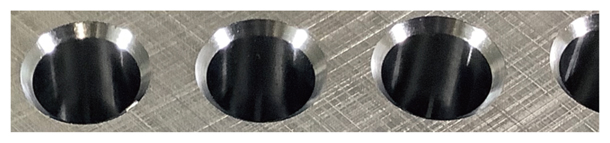

穴面取り加工

ハード1面達 SFSV形 切削性能-1

結果
高硬度材ヘの穴面取り加工でもキレイな加工面を実現。

被削材 : SKD11(60HRC)
使用機械 : 立形MC
  • 工具径 : φ12(SFSV3120S12)
  • 切削条件 :
    n=650min-1,Vf=98mm/min
  • 下穴 : φ10
  • 面取り量 : C1
  • クーラント : 外部エアー
ハード1面達 SFSV形 切削性能-3

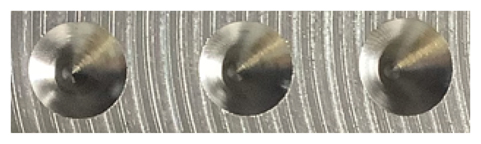

センタリング加工

ハード1面達 SFSV形 切削性能-2

結果
ステップ加工を行うことで推奨である0.1D以上の穴深さもセンタリング可能。

被削材 : SKD11(60HRC)
使用機械 : 立形MC
  • 工具径 : φ12(SFSV3120S12)
  • 切削条件 :
    n=2,600min-1,Vf=26mm/min
  • 穴深さ : 2.4mm(0.6mmステップ)
  • クーラント : 外部エアー
ハード1面達 SFSV形 切削性能-4


寿命比較(SKD11 <60HRC>)

  • 面取り加工寿命テスト
ハード1面達 SFSV形 切削性能-5
被削材 : SKD11(60HRC)
使用機械 : 立形MC
  • 工具径 : φ8(SFSV3080S08)
  • 切削条件 :
    n=4,400min-1, Vf=352mm/min
  • 面取り量 : C1
  • クーラント : 外部エアー
ハード1面達 SFSV形 切削性能-8
ハード1面達 SFSV形 切削性能-6
ハード1面達 SFSV形 切削性能-7

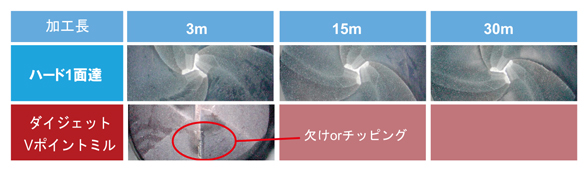

結果

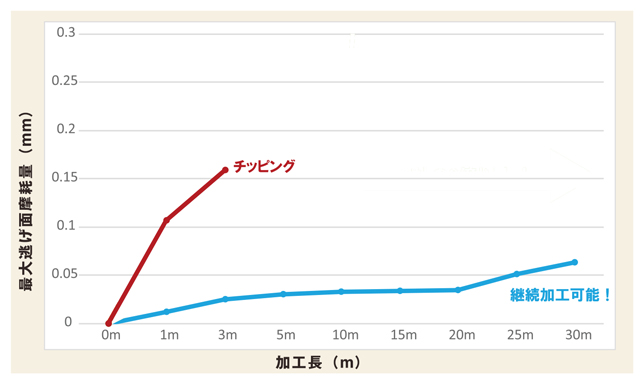

ハード1面達は30m加工後も継続加工可能

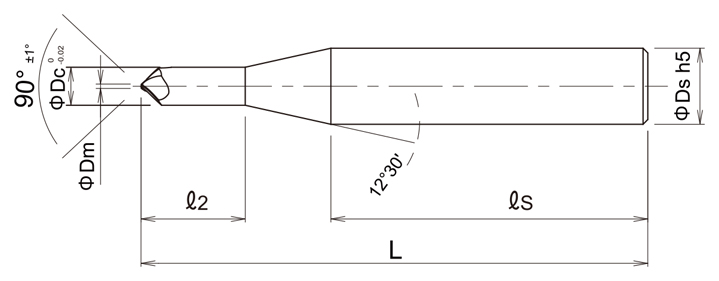

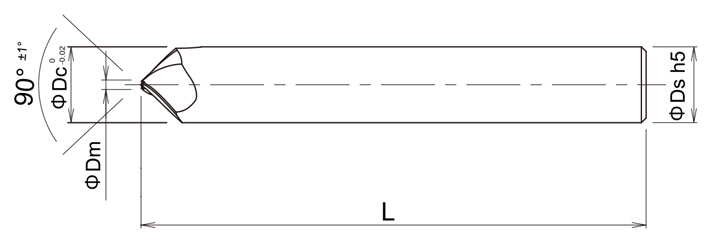

外形図

Fig.1(φDc<φDsの場合)

ハード1面達 SFSV形 外形図-1


Fig.2(φDc=φDsの場合)

ハード1面達 SFSV形 外形図-2

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

V溝加工

ハード1面達 SFSV形 V溝加工

被削材炭素鋼
(S50C, SS400)
硬さ~250HB
プリハードン鋼
(NAK80)
硬さ38~43HRC
工具鋼
(SKD11)
硬さ~70HRC
切削巾ap=0.25D (突き出し3Dでの条件)ap=0.25D (突き出し3Dでの条件)ap=0.25D (突き出し3Dでの条件)
工具径
φDc
(mm)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
15016,0000.069605016,0000.06960206,4000.06380
2508,0000.06480508,0000.06480203,2000.06190
315016,0000.091,44015016,0000.091,440303,2000.06190
415012,0000.091,10015012,0000.091,100302,4000.06140
51509,5000.098601509,5000.09860402,5000.075188
61508,0000.097201508,0000.09720402,1000.075160
82259,0000.151,3502259,0000.151,350502,0000.15300
102257,2000.151,0802257,2000.151,080501,6000.15240
122256,0000.159002256,0000.15900501,3000.15200


面取り加工

ハード1面達 SFSV形 面取り加工

被削材炭素鋼
(S50C, SS400)
硬さ~250HB
プリハードン鋼
(NAK80)
硬さ38~43HRC
工具鋼
(SKD11)
硬さ~70HRC
切削巾C=0.2D (突き出し3Dでの条件)C=0.2D (突き出し3Dでの条件)C=0.2D (突き出し3Dでの条件)
工具径
φDc
(mm)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
15016,0000.069605016,0000.06960309,6000.06580
2508,0000.06480508,0000.06480304,8000.06290
315016,0000.182,88015016,0000.182,880707,4000.06440
415012,0000.182,20015012,0000.182,200705,6000.06340
51509,5000.181,7201509,5000.181,720805,0000.09450
61508,0000.181,4401508,0000.181,440804,2000.09380
82259,0000.32,7002259,0000.32,7001004,0000.15600
102257,2000.32,1602257,2000.32,1601003,2000.15480
122256,0000.31,8002256,0000.31,8001002,6000.15390


穴面取り加工

ハード1面達 SFSV形 穴面取り加工

被削材炭素鋼
(S50C, SS400)
硬さ~250HB
プリハードン鋼
(NAK80)
硬さ38~43HRC
工具鋼
(SKD11)
硬さ~70HRC
切削巾下穴径<Dc (突き出し3Dでの条件)下穴径<Dc (突き出し3Dでの条件)下穴径<Dc (突き出し3Dでの条件)
工具径
φDc
(mm)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
15016,0000.034805016,0000.034807.52,4000.06140
2508,0000.03240508,0000.032407.51,2000.0672
315016,0000.091,44015016,0000.091,440151,6000.09140
415012,0000.091,10015012,0000.091,100151,2000.09110
51509,5000.098601509,5000.09860159500.0986
61508,0000.097201508,0000.09720158000.0972
82259,0000.151,3502259,0000.151,350251,0000.15150
102257,2000.151,0802257,2000.151,080258000.15120
122256,0000.159002256,0000.15900256500.1598


センタリング加工

ハード1面達 SFSV形 センタリング加工

被削材炭素鋼
(S50C, SS400)
硬さ~250HB
プリハードン鋼
(NAK80)
硬さ38~43HRC
工具鋼
(SKD11)
硬さ~70HRC
切削巾ap=0.1Dまで (突き出し3Dでの条件)ap=0.1Dまで (突き出し3Dでの条件)ap=0.1Dまで (突き出し3Dでの条件)
工具径
φDc
(mm)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
切削速度
Vc
(min)
回転速度
n
(min-1
送り量
f
(mm/rev)
送り速度
Vf
(mm/min)
15016,0000.011605016,0000.01160309,6000.0196
2508,0000.0180508,0000.0180304,8000.0148
315016,0000.0116015016,0000.01160707,4000.0174
415012,0000.0112015012,0000.01120705,6000.0156
51509,5000.01951509,5000.0195805,0000.0150
61508,0000.01801508,0000.0180804,2000.0142
82259,0000.01902259,0000.01901004,0000.0140
102257,2000.01722257,2000.01721003,2000.0132
122256,0000.01602256,0000.01601002,6000.0126

切削条件時の注意

使用状の注意事項
*1.突き出し量は3Dを想定して切削条件を提示しています。長くなる場合は条件を下げて加工してください。
*2.面取り加工のapは最大値です。条件はC1での条件を記載しています。(C1未満はap最大での条件)。最大apを取る場合は送りを70%程度まで下げてください。
*3.クーラントは外部エアーまたはオイルミストを使用ください。
*4.小径の場合、可能な限り刃先にエアーが当たるように加工してください
*5.センタリング加工は0.1Dまでを推奨いたします。

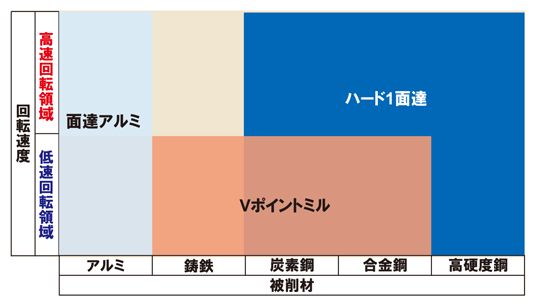

適用被削材

ダイジェット面取り工具

ハード1面達 SFSV形 ダイジェット面取り工具
ハード1面達は高硬度鋼だけでなく
高速回転領域における汎用材種の高能率加工も可能


PVD被膜〈DH1コート〉

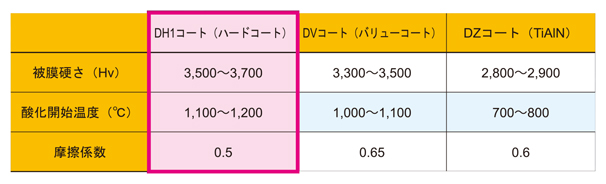

従来のコーティング被膜に比べて高硬度かつ酸化開始温度も髙いため、高硬度材の高速ドライ加工において安定した切削性能を発揮。

  • 各PVDコーティング被膜の特性

ハード1面達 SFSV形 PVD被膜〈DH1コート〉

型番リスト

型番
シャンクサイズ
全長(mm)
最大穴面取り径(mm)
最小穴面取り径(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4mm
50
1
0.2

1個

4,956( 5,452円 )

1日目

6mm
50
2
0.4

1個

5,310( 5,841円 )

1日目

6mm
60
3
0.6

1個

6,019( 6,621円 )

1日目

6mm
70
4
0.8

1個

7,080( 7,788円 )

2日目

6mm
80
5
1

1個

7,789( 8,568円 )

1日目

6mm
90
6
1.2

1個

8,496( 9,346円 )

1日目

8mm
100
8
1.5

1個

9,205( 10,126円 )

1日目

10mm
100
10
1.8

1個

11,329( 12,462円 )

1日目

12mm
110
12
2.1

1個

13,570( 14,927円 )
