仕様・寸法を表示する

追加工・オプション

DAYTON

DAYTON

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

DAYTONジェクトール®パンチです。パンチ内部にカス払い用のジェクタピンを組...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    標準タイプ
  • 表面処理：
    なし
  • シャンク(取付部)形状：
    標準
  • シャンク径D公差：
    m5

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

型番

未確定605件の候補があります。

Loading...

商品情報

[ ! ]ジェクトール®詳細>> P.313

外形図・製品仕様

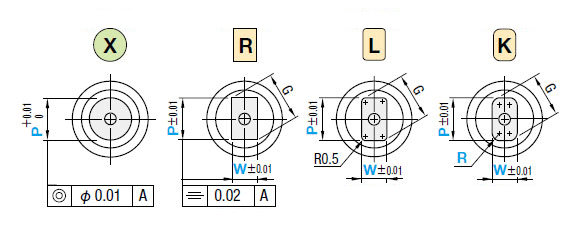

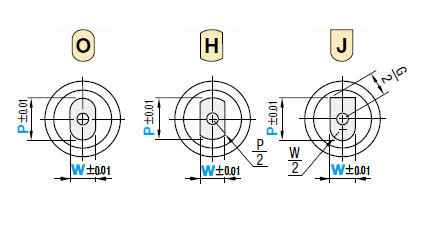

刃先形状は下図より選択

異形状>>こちら

>> P.292

[ ! ]D32～63はサイドホールなし

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dm5D05～06
SKH51（M2）相当
60～63HRC
D08～63
SKD11相当
60～63HRC		AJ

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像1

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P>W [ ! ]P>W
[ ! ]P>W
2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式L1
刃先長さ		L指定0.01mm単位

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像2

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像3

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像4

ジェクトール®
ピン
Type刃先形状Dmin. P max.P・W min.P・G max.R
AJ

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像5

05813    4050566063707180  1.604.971.604.97
0.15〜w未満
2
J2M
  19    50566063707180  1.601.60
06813    4050566063707180901002.005.972.005.97J3M
  19    50566063707180901002.002.00
   25     6063707180901003.503.50
08 1319    50566063707180901003.007.973.007.97J4M
   25    566063707180901003.003.00
    30      707180901005.005.00
10 1319    50566063707180901003.009.973.009.97J6M
   25    566063707180901003.003.00
    30      707180901006.006.00
13 1319    50566063707180901006.0012.976.0012.97J6M
   25    566063707180901006.006.00
    30      707180901008.008.00
16  19    50566063707180901008.0015.976.0015.97J9M
   25    566063707180901008.006.00
    30      7071809010010.008.00
     40       809010010.008.00
20  19    505660637071809010010.0019.976.0019.97J9M
   25    5660637071809010010.006.00
    30      7071809010013.008.00
     40       809010013.008.00
25  19    505660637071809010012.0024.976.0024.97J9M
   25    5660637071809010012.006.00
    30      7071809010016.008.00
     40       809010018.008.00
32   25      637071809010016.0031.978.0031.97J12M
    30      7071809010016.008.00
     40       809010022.0010.00
38   25      637071809010020.0037.978.0037.97J12M
    30      7071809010020.008.00
     40       809010025.0010.00
40   25      637071809010020.0039.978.0039.97J12M
    30      7071809010020.008.00
     40       809010025.0010.00
45   25      637071809010025.0044.979.0044.97J12M
    30      7071809010025.009.00
     40       809010030.0011.00
50   25      637071809010030.0049.9710.0049.97J12M
    30      7071809010030.0010.00
     40       809010035.0012.00
56   25      637071809010035.0055.9711.0055.97J12M
    30      7071809010035.0011.00
     40       809010042.0013.00
63   25      637071809010040.0062.9712.0062.97J12M
    30      7071809010040.0012.00
     40       809010050.0014.00

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像6刃先ロング
[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R(のみ)
AJX10-19-80 P8.34
AJK13-25-100 P11.02 W8.54 R1.3
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

•D05～32

 2 日目出荷
急ストークT

ストークA早割

ストークA

[ NG ]D32はストークA早割適用不可
[ NG ]リテーナセット納入は
   ストーク適用不可

•D05～32

 3 日目出荷
急ストークT

ストークA

[ NG ]リテーナセット納入は
   ストーク適用不可

•D38～63

 3 日目出荷
急

ストークA

[ NG ]リテーナセット納入は
   ストーク適用不可

追加工

型式-L1-L P(XP) W(XW) R(のみ) (XBR・XL・X2…etc.)
AJX10-19-80 XP2.89     XBR17
AJH20-19-100 P15.52 W12.24   XL96  X89-ANG90-DP2.0-LG60
追加工記号刃先形状
刃先XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
   XPmin
 L1(XBR/XBB)
2.08.113.119.125.130.135.1
～～～～～～～
8.013.019.025.030.035.040.0
D051.31.31.5––––
061.81.81.82.4–––
082.52.52.52.53.0––
102.82.82.82.84.0––
134.04.04.04.04.0––
166.06.06.06.06.06.06.0
206.06.06.06.07.67.67.6
258.08.08.08.010.010.010.0
3210.010.010.010.010.010.010.0
3815.015.015.015.015.017.020.0
4020.020.020.020.020.023.025.0
4525.025.025.025.025.028.030.0
5030.030.030.030.030.033.035.0
5635.035.035.035.035.038.042.0
6340.040.040.040.040.045.050.0
XP・XWmin
L1(XBR/XBB)
2.08.113.119.125.130.135.1
～～～～～～～
8.013.019.025.030.035.040.0
1.61.61.6––––
1.81.82.02.4–––
2.52.53.03.04.0––
2.82.83.03.04.0––
4.04.04.04.04.0––
5.05.05.05.06.06.06.0
5.05.05.05.06.06.06.0
5.05.05.05.06.06.06.0
7.27.27.27.27.27.27.2
8.08.08.08.08.08.08.0
8.08.08.08.08.09.010.0
9.09.09.09.09.010.011.0
10.010.010.010.010.011.012.0
11.011.011.011.011.012.013.0
12.012.012.012.012.013.014.0
XBR
XBB		刃先長さ変更
2.0≦XBR≦L1 指定0.1mm単位
35.1≦XBB≦L1 指定0.1mm単位
[ ! ]XBRは35.0以下でご指定ください。
[ ! ]XL(LL)併用の場合、
  最大刃先長さXBR(XBB)max＝L1max－(L－XL(LL))
[ ! ]ツバ＋シャンク部長さ
  は22mm以上必要です。
[ ! ]XP・XW追加工の記載内
  の表にご注意ください		[ ! ]ツバ＋シャンク部長さ
  は25mm以上必要です。
[ ! ]XP・XW追加工の記載内
  の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D08またはD10の場合、
  P≧6.0かつL1≦15
[ ! ]出荷日＋1日
[ NG ]D06以下は適用不可
[ NG ]XR・XC・XS併用不可
[ NG ]ストーク適用不可
指定方法 XAR5－BB2.0		－
XS20刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつけるこ
とができます。
[ ! ]出荷日＋1日
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可
[ NG ]ストーク適用不可		－
XS21
XS22
全長XL全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
LL全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75
その他XKサイドホール不要
[ ! ]ジェクトール®部品を抜き取ります｡
XJ標準より小さいジェクトール®部品
[ ! ]出荷日お問い合わせ
[ NG ]ストーク適用不可
追加工記号刃先形状
ツバ部
角度（ANG）

[ ! ]ノックピンに
  よる廻り止め
  詳細>>こちら
X2
ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270
[ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)
[ ! ]F=D
2
指定方法 X2-ANG90
X3
ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270
[ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
指定方法 X3-ANG90
X5－ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225
X6 －ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225
XTツバ厚変更
3.5≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
  全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可
TTツバ厚公差指定
公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
[ ! ]リテーナーセット納入品はTTとご指定ください。
  ツバ厚の変更はできません。
指定方法 TT TT4.5
XHツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき 公差 D(XD)   0 -0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0
シャンク部
角度（ANG）
[ ! ]

[ ! ]フラットの深さは
  ツバからの深さで
  はなくシャンクか
  らの深さです。

X81
～
X89		追加フラット加工　標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
[ NG ]D05〜D08
   X81〜X88適用不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20
標準任意深さ長さ
X81X911.513
X82X921.516
X83X931.520
X84X941.5全長
X85X952.513
X86X962.516
X87X972.520
X88X982.5全長
X89X99寸法指定
X91
～
X99		追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D05〜D08　X91〜X98適用不可
[ NG ]D10　X95〜X98適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位  P≦2(D—DP—0.1)
G2
[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
  ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください
XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
  位置で固定、残り部分を導入部とします。
XDシャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用
シャンク径13.016.020.025.032.0
XDmin11.514.518.523.530.5
XDmin ≦XD＜D　指定0.1mm単位
[ ! ]出荷日お問い合わせ　[ NG ]ストーク適用不可
SHウレタンストリッパー(USH)取付加工
[ ! ]D10～32に適用
USH>>こちら
UST鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用 [ ! ]出荷日＋1日
[ ! ]UST指定時、刃先長さL1は14をご指定ください。
UST>>こちら
[ NG ]ストーク適用不可
指定方法
UST 　 (標準位置 角度90° 270°)
UST135(任意位置 指定1°単位)
>> P.313
>> P.314
>> P.312
>> P.663
>> P.671


[ ! ]ジェクトール®詳細>> P.313

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.292

[ ! ]D32～63はサイドホールなし

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dm5SKH51（M2）相当
60～63HRC		AJ

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像7

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P>W [ ! ]P>W [ ! ]K,L形状： [ ! ]J,R形状：
[ ! ]P>W
2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式L1
刃先長さ		L指定0.01mm単位

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像8

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像9

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像10

ジェクトール®
ピン
Type刃先形状Dmin. P max.P・W min.P・G max.R
AJ

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 共通画像11

0513   4050566063707180  1.604.951.604.95
0.15〜w未満
2
J2M
 19   50566063707180
0613   4050566063707180901002.405.952.405.95J3M
 19   5056606370718090100
08 19   50566063707180901003.207.953.207.95J4M
  25   56606370718090100
10 19   50566063707180901004.509.954.509.95J6M
  25   56606370718090100
13 19   50566063707180901006.0012.956.0012.95J6M
  25   56606370718090100
16 19   50566063707180901008.0015.957.2015.95J9M
  25   56606370718090100
20 19   505660637071809010010.0019.958.0019.95J9M
  25   56606370718090100
25 19   505660637071809010012.0024.959.0024.95J9M
  25   56606370718090100
32  25     637071809010016.0031.9510.0031.95J12M
   30     70718090100
40  25     637071809010020.0039.9510.0039.95J12M
   30     70718090100
45  25     637071809010025.0044.9510.0044.95J12M
   30     70718090100
50  25     637071809010030.0049.9510.0049.95J12M
   30     70718090100
56  25     637071809010035.0055.9511.0055.95J12M
   30     70718090100
63  25     637071809010040.0062.9512.0062.95J12M
   30     70718090100

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R(のみ) 指定材質
AJX16-25-80 P11.41     M2
AJL20-25-80 P14.61 W10.46   M2
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式-L1-L P(XP) W(XW) R(のみ) (XBR・XL・X2…etc.) 指定材質
AJO25-19-90 P24.14 W18.81   LL M2
AJX16-25-90 P14.46     XAR4-BB5.0 M2
追加工記号刃先形状
刃先XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
   XPmin
 L1（XBR）
2.08.113.119.125.1
〜〜〜〜〜
8.013.019.025.030.0
D051.31.31.5––
062.02.02.0––
083.03.03.03.0–
104.04.04.04.0–
134.04.04.04.0–
166.06.06.06.0–
206.06.06.06.0–
258.08.08.08.0–
3210.010.010.010.010.0
4020.020.020.020.020.0
4525.025.025.025.025.0
5030.030.030.030.030.0
5635.035.035.035.035.0
6340.040.040.040.040.0
XP・XWmin
L1（XBR）
2.08.113.119.125.1
〜〜〜〜〜
8.013.019.025.030.0
1.61.61.6––
2.02.02.0––
3.03.03.03.0–
4.04.04.04.0–
4.04.04.04.0–
6.06.06.06.0–
6.06.06.06.0–
6.06.06.06.0–
7.27.27.27.27.2
10.010.010.010.010.0
10.010.010.010.010.0
10.010.010.010.010.0
11.011.011.011.011.0
12.012.012.012.012.0
XBR刃先長さ変更
2.0≦XBR≦L1max 指定0.1mm単位。
[ ! ]XL(LL)併用の場合、
  最大刃先長さXBRmax＝L1max－(L－XL(LL))
[ ! ]ツバ＋シャンク部長さは20mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D08またはD10の場合、
  P≧6.0かつL1≦15
[ NG ]D06以下は適用不可
[ NG ]XR・XC・XS併用不可
指定方法 XAR5－BB2.0		－
XS20刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつけるこ
とができます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可		－
XS21
XS22
全長XL全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBRをご指定ください。
LL全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75
その他XKサイドホール不要
[ ! ]ジェクトール®部品を抜き取ります｡
XJ標準より小さいジェクトール®部品
追加工記号刃先形状
ツバ部
角度（ANG）

[ ! ]ノックピンに
  よる廻り止め
  詳細>>こちら
X2ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)
[ ! ]F=D
2
指定方法 X2-ANG90
X3ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
指定方法 X3-ANG90
X5－ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225
X6 －ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225
XTツバ厚変更
3.5≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
  全長はXLと同じです。
TTツバ厚公差指定
公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法 TT
TT4.5
XHツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき 公差 D(XD)   0 -0.03
指定方法 XH9.0
シャンク部
角度（ANG）
[ ! ]

[ ! ]フラットの深さは
  ツバからの深さで
  はなくシャンクか
  らの深さです。

X81
～
X89		追加フラット加工　標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
[ NG ]D05〜D08　X81〜X88適用不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20
標準任意深さ長さ
X81X911.513
X82X921.516
X83X931.520
X84X941.5全長
X85X952.513
X86X962.516
X87X972.520
X88X982.5全長
X89X99寸法指定
X91
～
X99		追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D05〜D08　X91〜X98適用不可
[ NG ]D10　X95〜X98適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位  P≦2(D—DP—0.1)
G2
[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
  ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください
XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
  位置で固定、残り部分を導入部とします。
XDシャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用
シャンク径13.016.020.025.032.0
XDmin11.514.518.523.530.5
XDmin ≦XD＜D　指定0.1mm単位
>> P.313
>> P.314
>> P.312

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ
型番
刃先形状
材質
D（シャンク径）(mm)
Ｌ1 （刃先長さ）(mm)
Ｌ （全長）(mm)
Ｐ （刃先寸法）(mm)
ＸＰ （刃先寸法）(mm)
Ｗ （刃先寸法）(mm)
ＸＷ （刃先寸法）(mm)
Ｒ （刃先寸法）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
両側欠円形
SKH51相当
05
8 ～ 19
40 ～ 80
1.6 ～ 4.97
-
1.6 ～ 4.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
05
8 ～ 19
40 ～ 80
1.6 ～ 4.97
-
-
1.3 ～ 1.59
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
05
13 ～ 19
40 ～ 80
1.6 ～ 4.95
-
1.6 ～ 4.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
2 ～ 5.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
-
1.8 ～ 1.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
-
2.4 ～ 3.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
2 ～ 5.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
-
1.8 ～ 1.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
-
2.4 ～ 3.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
13 ～ 19
40 ～ 100
2.4 ～ 5.95
-
2.4 ～ 5.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
06
13 ～ 19
40 ～ 100
2.4 ～ 5.95
-
-
2 ～ 2.39
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
06
13 ～ 19
40 ～ 100
-
2 ～ 2.39
2.4 ～ 5.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
06
13 ～ 19
40 ～ 100
-
2 ～ 2.39
-
2 ～ 2.39
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
3 ～ 7.97
-
3 ～ 7.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
3 ～ 7.97
-
-
2.5 ～ 2.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
3 ～ 7.97
-
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
-
2.5 ～ 4.99
3 ～ 7.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
-
2.5 ～ 4.99
-
2.5 ～ 2.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
-
2.5 ～ 4.99
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
08
19 ～ 25
50 ～ 100
3.2 ～ 7.95
-
3.2 ～ 7.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
08
19 ～ 25
50 ～ 100
3.2 ～ 7.95
-
-
3 ～ 3.19
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
08
19 ～ 25
50 ～ 100
-
3 ～ 3.19
3.2 ～ 7.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
08
19 ～ 25
50 ～ 100
-
3 ～ 3.19
-
3 ～ 3.19
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
3 ～ 9.97
-
3 ～ 9.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
3 ～ 9.97
-
-
2.8 ～ 2.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
3 ～ 9.97
-
-
4 ～ 5.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
-
2.8 ～ 5.99
3 ～ 9.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
-
2.8 ～ 5.99
-
2.8 ～ 2.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
-
2.8 ～ 5.99
-
4 ～ 5.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
10
19 ～ 25
50 ～ 100
4.5 ～ 9.95
-
4.5 ～ 9.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
10
19 ～ 25
50 ～ 100
4.5 ～ 9.95
-
-
4 ～ 4.49
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
10
19 ～ 25
50 ～ 100
-
4 ～ 4.49
4.5 ～ 9.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
10
19 ～ 25
50 ～ 100
-
4 ～ 4.49
-
4 ～ 4.49
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
6 ～ 12.97
-
6 ～ 12.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
6 ～ 12.97
-
-
4 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
-
4 ～ 7.99
6 ～ 12.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
-
4 ～ 7.99
-
4 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
6 ～ 12.95
-
6 ～ 12.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
6 ～ 12.95
-
-
4 ～ 5.99
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
-
4 ～ 5.99
6 ～ 12.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
-
4 ～ 5.99
-
4 ～ 5.99
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
6 ～ 15.97
-
6 ～ 15.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
6 ～ 15.97
-
-
5 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
-
5 ～ 7.99
6 ～ 15.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
-
5 ～ 7.99
-
5 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
16
19 ～ 25
50 ～ 100
7.2 ～ 15.95
-
7.2 ～ 15.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
16
19 ～ 25
50 ～ 100
7.2 ～ 15.95
-
-
6 ～ 7.19
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
16
19 ～ 25
50 ～ 100
-
6 ～ 7.19
7.2 ～ 15.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
16
19 ～ 25
50 ～ 100
-
6 ～ 7.19
-
6 ～ 7.19
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
6 ～ 19.97
-
6 ～ 19.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
6 ～ 19.97
-
-
5 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
-
5 ～ 7.99
6 ～ 19.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
-
5 ～ 7.99
-
5 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
20
19 ～ 25
50 ～ 100
8 ～ 19.95
-
8 ～ 19.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
20
19 ～ 25
50 ～ 100
8 ～ 19.95
-
-
6 ～ 7.99
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
20
19 ～ 25
50 ～ 100
-
6 ～ 7.99
8 ～ 19.97
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
20
19 ～ 25
50 ～ 100
-
6 ～ 7.99
-
6 ～ 7.99
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
6 ～ 24.97
-
6 ～ 24.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
6 ～ 24.97
-
-
5 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
-
5 ～ 8.99
6 ～ 24.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ

Loading...

詳細情報

基本情報

DAYTONジェクトール®パンチです。パンチ内部にカス払い用のジェクタピンを組み込んでいます。材質はダイス鋼、ハイス鋼から選択可能です。

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

    ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

    ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

      ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

      ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

        ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

        ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

          レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

          レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

            レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

            レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

              レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

              レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

                レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

                レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

                  ジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

                  ジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

                    ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

                    ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

                      ジェクトール®パンチ 標準材質SKD11相当－WPC&XNAコーティング－

                      ジェクトール®パンチ 標準材質SKD11相当－WPC&XNAコーティング－

                        ジェクトール®パンチ 標準材質SKD11相当－UDLCコーティング－

                        ジェクトール®パンチ 標準材質SKD11相当－UDLCコーティング－

                          レギュラーパンチ 標準材質SKD11相当－DLCコーティング－

                          レギュラーパンチ 標準材質SKD11相当－DLCコーティング－
                            メーカー DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   当日出荷可能 2日目～   4日目～   8日目～   2日目～   当日出荷可能 2日目～   4日目～   7日目～   9日目   15日目   4日目～   16日目   9日目
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            ジェクタ 標準タイプ 標準タイプ 標準タイプ 標準タイプ なし なし なし なし 標準タイプ 標準タイプ 標準タイプ 標準タイプ なし
                            表面処理 なし TiCN（XCN)コーティング XNAコーティング TiN（XNT）コーティング なし TiCN（XCN)コーティング XNAコーティング TiN（XNT）コーティング DLC(XCD)コーティング XNAPコーティング WPC+XNAコーティング UDLCコーティング DLC(XCD)コーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当のレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            客先注文
                            評価 5.0満足度：5.02022/01/13
                            客先のからの依頼により注文させていただきました。金額、納期がすぐ判るため、お客様にもすぐ伝える事ができ、安心して注文も出来ます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            パネルの穴径の検査に使用
                            評価 4.0満足度：4.02020/10/14
                            従来は、ピンゲージで穴径は検査していたのですが、摩耗が激しく交換時期が短かったので、シャンク径を統一して、刃先のみを穴径に合わせて検査に使用してます。SKH51で硬度が硬く、安価。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
