DAYTON

DAYTON

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

DAYTONレギュラーパンチです。7種の刃先形状が指定可能です。また材質はダイ...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    なし
  • シャンク(取付部)形状：
    標準
  • シャンク径D公差：
    m5

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

型番

未確定525件の候補があります。

Loading...

商品情報

外形図・製品仕様

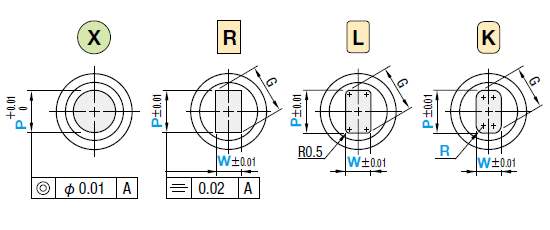

刃先形状は下図より選択

異形状>>こちら

>> P.294

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dm5SKD11相当
60～63HRC		AP

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 刃先形状

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P>W [ ! ]P>W [ ! ]K,L形状： [ ! ]J,R形状：
[ ! ]P>W
2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式L1
刃先長さ		L指定0.01mm単位

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表-X

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表-R～J

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表-K

Type刃先形状Dmin. P max.P・W min.P・G max.R
AP

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表刃先形状

04813    4050566063707180  1.003.971.603.97
0.15〜w未満
2
  19    50566063707180  1.202.00
05813    4050566063707180  1.604.971.604.97
  19    50566063707180  1.601.60
   25     6063707180  2.003.50
06813    4050566063707180901001.605.971.605.97
  19    50566063707180901001.601.60
   25     6063707180901002.003.50
08 1319    50566063707180901002.507.972.507.97
   25    566063707180901002.502.50
    30    6063707180901003.005.00
10 1319    50566063707180901003.009.972.509.97
   25    566063707180901003.002.50
    30    6063707180901003.005.00
13 1319    50566063707180901005.0012.973.0012.97
   25    566063707180901005.003.00
    30    6063707180901006.005.00
16  19    50566063707180901008.0015.974.0015.97
   25    566063707180901008.004.00
    30    60637071809010010.008.00
     40     7071809010010.008.00
20  19    505660637071809010010.0019.975.0019.97
   25    5660637071809010010.005.00
    30    60637071809010013.008.00
     40     7071809010013.008.00
25  19    505660637071809010012.0024.976.0024.97
   25    5660637071809010012.006.00
    30    60637071809010018.008.00
     40     7071809010018.008.00
32   25      637071809010016.0031.978.0031.97
    30      7071809010016.008.00
     40     7071809010020.0010.00
38   25      637071809010020.0037.978.0037.97
    30      7071809010020.008.00
     40     7071809010022.0010.00
40   25      637071809010020.0039.978.0039.97
    30      7071809010020.008.00
     40     7071809010022.0010.00
45   25      637071809010025.0044.979.0044.97
    30      7071809010025.009.00
     40     7071809010027.0011.00
50   25      637071809010030.0049.9710.0049.97
    30      7071809010030.0010.00
     40     7071809010032.0012.00
56   25      637071809010035.0055.9711.0055.97
    30      7071809010035.0011.00
     40     7071809010037.0013.00
63   25      637071809010040.0062.9712.0062.97
    30      7071809010040.0012.00
     40     7071809010043.0014.00

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 刃先ロング
[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R(のみ)
APX10-19-80 P8.30
APK13-25-100 P11.00 W8.55 R1.3
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

•D04～32

 2 日目出荷
急ストークT

ストークA早割

ストークA

[ NG ]D32はストークA早割適用不可
[ NG ]リテーナセット納入は
   ストーク適用不可

•D04～32

 3 日目出荷
急ストークT

ストークA

[ NG ]リテーナセット納入は
   ストーク適用不可

•D38～63

 3 日目出荷
急

ストークA

[ NG ]リテーナセット納入は
   ストーク適用不可

追加工

型式-L1-L P(XP) W(XW) R(のみ) (XBR・XL・X2…etc.)
APX10-19-80 P5.65     XBR18.5
APH20-19-80 P12.50 W10.21   XL76.0  X89-ANG90-DP3.0-LG30
追加工記号刃先形状
刃先XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
   XPmin
 L1(XBR/XBB)
2.08.113.119.125.130.135.1
～～～～～～～
8.013.019.025.030.035.040.0
D040.51.01.01.92.02.0–
051.01.01.02.02.02.04.0
061.01.01.02.02.02.04.0
081.51.51.52.02.02.04.0
101.51.51.52.02.02.04.0
133.03.03.03.03.03.04.0
165.05.05.05.05.05.05.0
206.06.06.06.06.56.56.5
258.08.08.08.09.09.09.0
3210.010.010.010.010.010.010.0
3820.020.020.020.020.022.022.0
4020.020.020.020.020.022.022.0
4525.025.025.025.025.027.027.0
5030.030.030.030.030.032.032.0
5635.035.035.035.035.037.037.0
6340.040.040.040.040.043.043.0
XP・XWmin
L1(XBR/XBB)
2.08.113.119.125.130.135.1
～～～～～～～
8.013.019.025.030.035.040.0
0.81.51.6––––
0.81.51.62.4–––
0.81.51.62.4–––
1.01.52.52.54.0––
1.251.52.52.54.0––
1.51.53.03.04.0––
2.02.03.03.56.06.06.0
2.52.53.03.56.06.06.0
3.03.03.03.56.06.06.0
7.27.27.27.27.27.27.2
8.08.08.08.08.09.010.0
8.08.08.08.08.09.010.0
9.09.09.09.09.010.011.0
10.010.010.010.010.011.012.0
11.011.011.011.011.012.013.0
12.012.012.012.012.013.014.0
XBR
XBB		刃先長さ変更
2.0≦XBR≦35.0 指定0.1mm単位
35.1≦XBB≦40.0 指定0.1mm単位
[ ! ]ツバ＋シャンク部長さ
  は22mm以上必要です。
[ ! ]XP・XW追加工の記載内
  の表にご注意ください		[ ! ]ツバ＋シャンク部長さ
  は25mm以上必要です。
[ ! ]XP・XW追加工の記載内
  の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－0.2)/2
[ NG ]XC・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－0.2)/2
[ NG ]XR・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D08またはD10の場合、
  P≧6.0かつL1≦15.0
[ ! ]出荷日＋1日
[ NG ]D06以下適用不可
[ NG ]XR・XC・XS併用不可
[ NG ]ストーク適用不可
指定方法 XAR5－BB2.0		－
XS19刃先シャー角追加
パンチ荷重軽減・カス上
がり対策として刃先に
シャー角をつけることが
できます。
[ ! ]出荷日＋1日
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可
[ NG ]ストーク適用不可		－
XS20
XS21
XS22
XS23
XS24
全長XL全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定
  ください。
LL全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75
追加工記号刃先形状
ツバ部
角度（ANG）

[ ! ]ノックピンに
  よる廻り止め
  詳細>>こちら
X2ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)
[ ! ]F=D
2
指定方法 X2-ANG90
X3ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
指定方法 X3-ANG90
X5－ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225
X6 －ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225
XTツバ厚変更
2.0≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
  全長はXLと同じです。
[ NG ]リテーナセット納入品適用不可
TTツバ厚公差指定　　　公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
[ ! ]リテーナーセット納入品はTTとご指定ください。
  ツバ厚の変更はできません。
指定方法 TT
TT4.5
XHツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき 公差 D(XD)   0 -0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0
シャンク部
角度（ANG）
[ ! ]

[ ! ]フラットの深さは
  ツバからの深さでは
  なくシャンクからの
  深さです。

X81
～
X89		追加フラット加工　標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20
標準任意深さ長さ
X81X911.513
X82X921.516
X83X931.520
X84X941.5全長
X85X952.513
X86X962.516
X87X972.520
X88X982.5全長
X89X99寸法指定
X91
～
X99		追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位  P≦2(D—DP—0.1)
G2
[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
  ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください
XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
  位置で固定、残り部分を導入部とします。
XDシャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用
シャンク径13.016.020.025.032.0
XDmin11.514.518.523.530.5
XDmin ≦XD＜D　指定0.1mm単位
[ ! ]出荷日お問い合わせ　[ NG ]ストーク適用不可
SHウレタンストリッパー(USH)取付加工
[ ! ]D10～32に適用　　　USH>>こちら
UST鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用 [ ! ]出荷日＋1日
[ ! ]UST指定時、刃先長さL1は14をご指定ください。
UST>>こちら
指定方法
UST 　 (標準位置 角度90° 270°)
UST135(任意位置 指定1°単位)

>> P.312
>> P.314
>> P.663
>> P.671

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.294

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dm5SKD11相当
60～63HRC		AP

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 刃先形状

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P>W [ ! ]P>W [ ! ]K,L形状： [ ! ]J,R形状：
[ ! ]P>W
2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式L1
刃先長さ		L指定0.01mm単位

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表

Type刃先形状Dmin. P max.P・W min.P・G max.R
AP

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質粉末ハイス鋼 規格表

04813   4050566063707180   1.603.95 1.603.95
0.15〜w未満
2
05 13   4050566063707180  1.604.951.604.95
  19   50566063707180
06 13   4050566063707180901001.605.951.605.95
  19   5056606370718090100
08  19   50566063707180901002.507.952.507.95
   25   56606370718090100
10  19   50566063707180901003.209.953.209.95
   25   56606370718090100
13  19   50566063707180901005.0012.954.5012.95
   25   56606370718090100
16  19   50566063707180901008.0015.956.0015.95
   25   56606370718090100
20  19   505660637071809010010.0019.958.0019.95
   25   56606370718090100
25  19   505660637071809010012.0024.959.0024.95
   25   56606370718090100
32   2530    637071809010016.0031.9510.0031.95
40   25     637071809010020.0039.9510.0039.95
    30     70718090100
45   25     637071809010025.0044.9510.0044.95
    30     70718090100
50   25     637071809010030.0049.9510.0049.95
    30     70718090100
56   25     637071809010035.0055.9511.0055.95
    30     70718090100
63   25     637071809010040.0062.9512.0062.95
    30     70718090100

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R(のみ) 指定材質
APX16-25-80 P11.53     M2
APL20-25-80 P15.56 W10.59   M2
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

•D04～32

 2 日目出荷
急ストークT

ストークA早割

ストークA

[ NG ]D32はストークA早割適用不可
[ NG ]リテーナセット納入は
   ストーク適用不可

•D04～32

 3 日目出荷
急ストークT

ストークA

[ NG ]リテーナセット納入は
   ストーク適用不可

•D40～63

 3 日目出荷
急

ストークA

[ NG ]リテーナセット納入は
   ストーク適用不可

追加工

型式-L1-L P(XP) W(XW) R(のみ) (XBR・XL・X2…etc.) 指定材質
APO25-19-90 P24.11 W18.88   LL M2
APX16-25-90 P14.50     XAR4-BB5.0 M2
追加工記号刃先形状
刃先XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
   XPmin
 L1（XBR/XBB）
2.08.113.119.125.130.135.1
〜〜〜〜〜〜〜
8.013.019.025.030.035.040.0
D040.81.11.31.92.5––
051.31.31.52.4–––
061.61.61.62.42.5––
082.52.52.52.53.03.2–
103.23.23.23.24.04.06.0
134.04.04.04.04.04.06.0
166.06.06.06.06.06.06.0
206.06.06.06.07.67.67.6
258.08.08.08.010.010.010.0
3210.010.010.010.010.010.010.0
4020.020.020.020.020.020.020.0
4525.025.025.025.025.025.025.0
5030.030.030.030.030.030.030.0
5635.035.035.035.035.035.035.0
6340.040.040.040.040.040.040.0
XP・XWmin
L1（XBR/XBB）
2.08.113.119.125.130.135.1
〜〜〜〜〜〜〜
8.013.019.025.030.035.040.0
1.31.61.62.42.8––
1.61.61.62.4–––
1.61.61.62.43.0––
2.52.52.52.54.04.0–
3.23.23.23.24.04.56.0
4.04.04.04.04.04.56.0
6.06.06.06.06.06.06.0
6.06.06.06.06.06.06.0
6.06.06.06.06.06.06.0
7.27.27.27.27.27.27.2
10.010.010.010.010.010.010.0
10.010.010.010.010.010.010.0
10.010.010.010.010.010.010.0
11.011.011.011.011.011.011.0
12.012.012.012.012.012.012.0
XBR
XBB		刃先長さ変更
2.0≦XBR≦35.0 指定0.1mm単位
35.1≦XBB≦40.0 指定0.1mm単位
[ ! ]ツバ＋シャンク部長さは20mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－0.2)/2
[ NG ]XC・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－0.2)/2
[ NG ]XR・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D08またはD10の場合、
  P≧6.0かつL1≦15.0
[ ! ]出荷日＋1日
[ NG ]D06以下適用不可
[ NG ]XR・XC・XS併用不可
[ NG ]ストーク適用不可
指定方法 XAR5－BB2.0		－
XS19刃先シャー角追加
パンチ荷重軽減・カス上
がり対策として刃先に
シャー角をつけることが
できます。
[ ! ]出荷日＋1日
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可
[ NG ]ストーク適用不可		－
XS20
XS21
XS22
XS23
XS24
全長XL全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定
  ください。
LL全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75
追加工記号刃先形状
ツバ部
角度（ANG）

[ ! ]ノックピンに
  よる廻り止め
  詳細>>こちら
X2ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)
[ ! ]F=D
2
指定方法 X2-ANG90
X3ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
指定方法 X3-ANG90
X5－ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225
X6 －ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225
XTツバ厚変更
2.0≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
  全長はXLと同じです。
TTツバ厚の公差指定をする。公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法 TT
TT4.5
XHツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき 公差 D(XD)   0 -0.03
指定方法 XH9.0
シャンク部
角度（ANG）
[ ! ]

[ ! ]フラットの深さは
  ツバからの深さでは
  なくシャンクからの
  深さです。

X81
～
X89		追加フラット加工　標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20
標準任意深さ長さ
X81X911.513
X82X921.516
X83X931.520
X84X941.5全長
X85X952.513
X86X962.516
X87X972.520
X88X982.5全長
X89X99寸法指定
X91
～
X99		追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位  P≦2(D—DP—0.1)
G2
[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
  ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください
XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
  位置で固定、残り部分を導入部とします。
XDシャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用
シャンク径13.016.020.025.032.0
XDmin11.514.518.523.530.5
XDmin ≦XD＜D　指定0.1mm単位
[ ! ]出荷日お問い合わせ
[ NG ]ストーク適用不可

>> P.312
>> P.314

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ
型番
刃先形状
材質
D（シャンク径）(mm)
Ｌ1 （刃先長さ）(mm)
Ｌ （全長）(mm)
Ｐ （刃先寸法）(mm)
ＸＰ （刃先寸法）(mm)
Ｗ （刃先寸法）(mm)
ＸＷ （刃先寸法）(mm)
Ｒ （刃先寸法）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
両側欠円形
SKD11相当
04
8
40 ～ 80
1.6 ～ 3.97
-
1.6 ～ 3.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
04
8
40 ～ 80
1.6 ～ 3.97
-
-
0.8 ～ 1.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
04
8
40 ～ 80
-
0.8 ～ 1.99
1.6 ～ 3.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
04
8
40 ～ 80
-
0.8 ～ 1.99
-
0.8 ～ 1.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
04
8 ～ 13
40 ～ 80
1.6 ～ 3.95
-
1.6 ～ 3.95
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
04
8 ～ 13
40 ～ 80
1.6 ～ 3.95
-
-
1.3 ～ 1.59
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
04
8 ～ 13
40 ～ 80
-
1.3 ～ 1.59
1.6 ～ 3.95
-
-
10

1個

-( - )

21日目

両側欠円形
SKH51相当
04
8 ～ 13
40 ～ 80
-
1.3 ～ 1.59
-
1.3 ～ 1.59
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
05
8
40 ～ 80
1.6 ～ 4.97
-
1.6 ～ 4.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
05
8
40 ～ 80
1.6 ～ 4.97
-
-
0.8 ～ 1.59
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
05
8
40 ～ 80
1.6 ～ 4.97
-
-
2.4 ～ 3.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
05
8
40 ～ 80
-
0.8 ～ 3.49
1.6 ～ 4.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
05
8
40 ～ 80
-
0.8 ～ 3.49
-
0.8 ～ 1.59
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
05
8
40 ～ 80
-
0.8 ～ 3.49
-
2.4 ～ 3.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
05
13 ～ 19
40 ～ 80
1.6 ～ 4.95
-
1.6 ～ 4.95
-
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
06
8
40 ～ 100
1.6 ～ 5.97
-
1.6 ～ 5.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
06
8
40 ～ 100
1.6 ～ 5.97
-
-
0.8 ～ 1.59
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
06
8
40 ～ 100
1.6 ～ 5.97
-
-
2.4 ～ 3.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
06
8
40 ～ 100
-
0.8 ～ 3.49
1.6 ～ 5.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
06
8
40 ～ 100
-
0.8 ～ 3.49
-
0.8 ～ 1.59
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
06
8
40 ～ 100
-
0.8 ～ 3.49
-
2.4 ～ 3.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
06
13 ～ 19
40 ～ 100
1.6 ～ 5.95
-
1.6 ～ 5.95
-
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
08
13
50 ～ 90
2.5 ～ 7.97
-
2.5 ～ 7.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13
50 ～ 90
2.5 ～ 7.97
-
-
1 ～ 2.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13
50 ～ 90
2.5 ～ 7.97
-
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13
50 ～ 90
-
1 ～ 4.99
2.5 ～ 7.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13
50 ～ 90
-
1 ～ 4.99
-
1 ～ 2.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
08
13
50 ～ 90
-
1 ～ 4.99
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
08
19 ～ 25
50 ～ 100
2.5 ～ 7.95
-
2.5 ～ 7.95
-
-
10

1個

-( - )

21日目

両側欠円形
SKD11相当
10
13 ～ 14
50 ～ 90
2.5 ～ 9.97
-
2.5 ～ 9.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 14
50 ～ 90
2.5 ～ 9.97
-
-
1.25 ～ 2.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 14
50 ～ 90
2.5 ～ 9.97
-
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 14
50 ～ 90
-
1.25 ～ 4.99
2.5 ～ 9.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 14
50 ～ 90
-
1.25 ～ 4.99
-
1.25 ～ 2.49
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
10
13 ～ 14
50 ～ 90
-
1.25 ～ 4.99
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
10
19 ～ 25
50 ～ 100
3.2 ～ 9.95
-
3.2 ～ 9.95
-
-
10

1個

-( - )

3日目

両側欠円形
SKD11相当
13
13 ～ 14
50 ～ 90
3 ～ 12.97
-
3 ～ 12.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 14
50 ～ 90
3 ～ 12.97
-
-
1.5 ～ 2.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 14
50 ～ 90
3 ～ 12.97
-
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 14
50 ～ 90
-
1.5 ～ 4.99
3 ～ 12.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 14
50 ～ 90
-
1.5 ～ 4.99
-
1.5 ～ 2.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
13
13 ～ 14
50 ～ 90
-
1.5 ～ 4.99
-
4 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
4.5 ～ 12.95
-
4.5 ～ 12.95
-
-
10

1個

-( - )

3日目

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
4.5 ～ 12.95
-
-
4 ～ 4.49
-
10

1個

-( - )

3日目

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
-
4 ～ 4.49
4.5 ～ 12.95
-
-
10

1個

-( - )

3日目

両側欠円形
SKH51相当
13
19 ～ 25
50 ～ 100
-
4 ～ 4.49
-
4 ～ 4.49
-
10

1個

-( - )

3日目

両側欠円形
SKD11相当
16
14 ～ 19
50 ～ 90
4 ～ 15.97
-
4 ～ 15.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 19
50 ～ 90
4 ～ 15.97
-
-
2 ～ 3.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 19
50 ～ 90
4 ～ 15.97
-
-
6 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 19
50 ～ 90
-
2 ～ 7.99
4 ～ 15.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 19
50 ～ 90
-
2 ～ 7.99
-
2 ～ 3.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
16
14 ～ 19
50 ～ 90
-
2 ～ 7.99
-
6 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
16
19 ～ 25
50 ～ 100
6 ～ 15.95
-
6 ～ 15.95
-
-
10

1個

-( - )

3日目

両側欠円形
SKD11相当
20
14 ～ 19
50 ～ 90
5 ～ 19.97
-
5 ～ 19.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 19
50 ～ 90
5 ～ 19.97
-
-
2.5 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 19
50 ～ 90
5 ～ 19.97
-
-
6 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 19
50 ～ 90
-
2.5 ～ 7.99
5 ～ 19.97
-
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 19
50 ～ 90
-
2.5 ～ 7.99
-
2.5 ～ 4.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKD11相当
20
14 ～ 19
50 ～ 90
-
2.5 ～ 7.99
-
6 ～ 7.99
-
10

1個

-( - )

3日目

一部当日出荷可能

両側欠円形
SKH51相当
20
19 ～ 25
50 ～ 100
8 ～ 19.95
-
8 ～ 19.95
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ

Loading...

詳細情報

基本情報

DAYTONレギュラーパンチです。7種の刃先形状が指定可能です。また材質はダイス鋼とハイス鋼から選択可能です。

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

    レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

    レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

      レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

      レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

        レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

        レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

          ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

          ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

            ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

            ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

              ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

              ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

                ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

                ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiNコーティング－

                  レギュラーパンチ 標準材質SKD11相当－DLCコーティング－

                  レギュラーパンチ 標準材質SKD11相当－DLCコーティング－

                    レギュラーパンチ 標準材質SKD11相当－XNAPコーティング－

                    レギュラーパンチ 標準材質SKD11相当－XNAPコーティング－

                      レギュラーパンチ 標準材質SKD11相当－WPC&XNAコーティング－

                      レギュラーパンチ 標準材質SKD11相当－WPC&XNAコーティング－

                        ジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

                        ジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

                          ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

                          ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－
                            メーカー DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   当日出荷可能 2日目～   4日目～   7日目～   2日目～   当日出荷可能 2日目～   4日目～   8日目～   9日目   15日目   4日目～   9日目   15日目
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            ジェクタ なし なし なし なし 標準タイプ 標準タイプ 標準タイプ 標準タイプ なし なし なし 標準タイプ 標準タイプ
                            表面処理 なし TiCN（XCN)コーティング XNAコーティング TiN（XNT）コーティング なし TiCN（XCN)コーティング XNAコーティング TiN（XNT）コーティング DLC(XCD)コーティング XNAPコーティング WPC+XNAコーティング DLC(XCD)コーティング XNAPコーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当のレビュー

                            この商品のレビューはありません レビューを書く

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
