DAYTON

DAYTON

バリアブルサイズレギュラーパイロット（ミドルタイプ） 材質SKH51(M2)相当－TiN処理－

バリアブルサイズレギュラーパイロット（ミドルタイプ） 材質SKH51(M2)相当－TiN処理－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

先端部にTiNコーティングを施したDAYTONパイロットパンチです。先端斜面部...

詳細情報を確認する

型番

未確定6件の候補があります。

Loading...

商品情報

[ ! ]XNTコーティング（ 汎用性の高いTiNコーティング）>> P.318

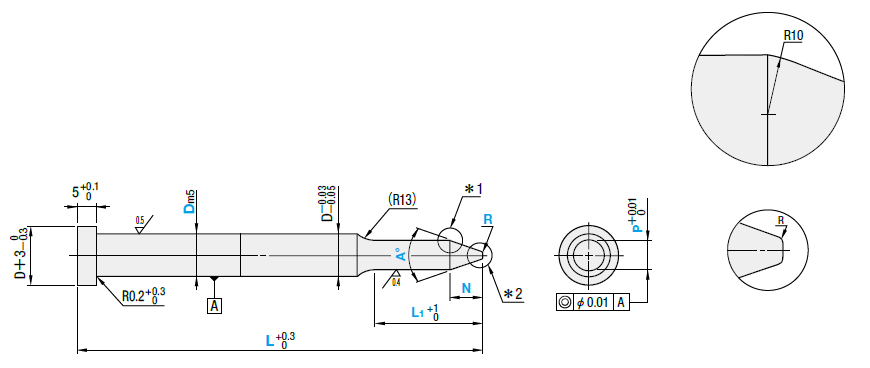

外形図・製品仕様

*1 : 詳細図*2 : 先端詳細図（ただし N=最大値の場合、
 フラット面が無くなります）

[ ! ]従来のパイロットよりも、先端角度、先端長さ等、寸法指定可能範囲を拡大しました。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Dm5SKH51（M2）相当
60～63HRC		APPM

規格表

型式指定1mm単位指定0.01mm単位角度A
（ °）		指定1mm単位指定0.1mm単位
TypeD先端長さmin. P max.min. N max.min. R max.
min. L1 max.min. L max.
APPM10N+250701226.009.972042.8P+0.80.0（P/2）-0.18N+0.2
701226.009.97301.8P+1.3（P/2）-0.27N+0.4
701226.009.97401.3P+1.7（P/2）-0.36N+0.6
701226.009.97451.2P+1.9（P/2）-0.41N+0.8
13N+2100701406.0012.972042.8P+0.80.0（P/2）-0.18N+0.2
701406.0012.97301.8P+1.3（P/2）-0.27N+0.4
701406.0012.97401.3P+1.7（P/2）-0.36N+0.6
701406.0012.97451.2P+1.9（P/2）-0.41N+0.8
16N+2100701598.0015.972042.8P+0.80.0（P/2）-0.18N+0.2
701598.0015.97301.8P+1.3（P/2）-0.27N+0.4
701598.0015.97401.3P+1.7（P/2）-0.36N+0.6
701598.0015.97451.2P+1.9（P/2）-0.41N+0.8
20N+21007016411.0019.972042.8P+0.80.0（P/2）-0.18N+0.2
7016411.0019.97301.8P+1.3（P/2）-0.27N+0.4
7016411.0019.97401.3P+1.7（P/2）-0.36N+0.6
7016411.0019.97451.2P+1.9（P/2）-0.41N+0.8
25N+21007017016.0024.972042.8P+0.80.0（P/2）-0.18N+0.2
7017016.0024.97301.8P+1.3（P/2）-0.27N+0.4
7017016.0024.97401.3P+1.7（P/2）-0.36N+0.6
7017016.0024.97451.2P+1.9（P/2）-0.41N+0.8
32N+21007017318.0031.972042.8P+0.80.0（P/2）-0.18N+0.2
7017318.0031.97301.8P+1.3（P/2）-0.27N+0.4
7017318.0031.97401.3P+1.7（P/2）-0.36N+0.6
7017318.0031.97451.2P+1.9（P/2）-0.41N+0.8

[ ! ]ツバ+シャンク部長さは32mm以上必要です。

注文例

型式－L1－L P A N R コーティング
APPM16－27－132 P15.12 A20 N5 R0.4 XNT
APPM25－21－122 P24.52 A45 N6 R0.5 XNT

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式－L1－L P A N R (XT・XH…etc.) コーティング
APPM32－32－135 P19.51 A20 N4 R0.5 TT4.0 XNT
APPM16－21－120 P14.68 A30 N4 R0.3 XD15.5 XNT
追加工記号詳細
ツバ部XTツバ厚変更
2.0≦XT＜5.0
指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長は(5－XT)分短くなります。
TTツバ厚公差指定　　　公差±0.01
XT同様ツバ厚を薄くすることもできます。
指定方法 TT
TT4.5
XHツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき 公差 D(XD)   0 -0.03
指定方法 XH9.0
追加工記号詳細
シャンク部XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
  位置で固定、残り部分を導入部とします。
XDシャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。
[ ! ]D13〜32に適用
シャンク径13.016.020.025.032.0
XDmin11.514.518.523.530.5
XDmin ≦XD＜D 　指定0.1mm単位

型番リスト

表示件数:
  1. 1
型番
D（シャンク径）(mm)
Ｌ1 （刃先長さ）(mm)
Ｌ （全長）(mm)
Ｐ （刃先寸法）(mm)
Ａ （先端角度）(°)
Ｎ （先端長さ）(mm)
Ｒ （先端Ｒ）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
6 ～ 50
70 ～ 122
6 ～ 9.97
20 ～ 45
4 ～ 28
0 ～ 4.4
10

1個

-( - )

7日目

13
6 ～ 100
70 ～ 140
6 ～ 12.97
20 ～ 45
4 ～ 37
0 ～ 5.9
10

1個

-( - )

7日目

16
6 ～ 100
70 ～ 159
8 ～ 15.97
20 ～ 45
4 ～ 45
0 ～ 7.4
10

1個

-( - )

7日目

20
6 ～ 100
70 ～ 164
11 ～ 19.97
20 ～ 45
4 ～ 56
0 ～ 9.4
10

1個

-( - )

7日目

25
6 ～ 100
70 ～ 170
16 ～ 24.97
20 ～ 45
4 ～ 70
0 ～ 11.9
10

1個

-( - )

7日目

32
6 ～ 100
70 ～ 173
18 ～ 31.97
20 ～ 45
4 ～ 90
0 ～ 15.4
10

1個

-( - )

7日目

  1. 1

Loading...

詳細情報

基本情報

先端部にTiNコーティングを施したDAYTONパイロットパンチです。先端斜面部の形状（角度・長さ）を自由に指定可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
