ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51(M2)相当－TiN処理－

ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51(M2)相当－TiN処理－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

TiNコーティングを施したDATONハイテン・厚板打ち抜き用レギュラーパンチで...

詳細情報を確認する

型番

未確定156件の候補があります。

Loading...

商品情報

[ ! ]XNTコーティング（汎用性の高いTiNコーティング）>> P.318

外形図・製品仕様

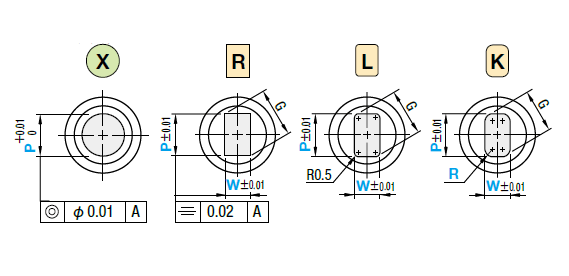

刃先形状は下図 より選択
異形状>>こちら

>> P.302

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dm5SKH51（M2）相当
60～63HRC		AP_F

ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51（M2）相当・指定材質粉末ハイス鋼 製品仕様

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W
[ ! ]P>W
2
[ ! ]K,L形状: G= [ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式L1
刃先長さ		L指定0.01mm単位

ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表

ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表

ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表

Type刃先形状タイプDmin. P max.P・W min.P・G max.R
AP

ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51（M2）相当・指定材質粉末ハイス鋼-TiNコーティング- 規格表

F088   50     3.007.973.007.970.15
～
W
2
未満
 1319  60708090100
108   50     3.009.973.009.97
 1319  60708090100
   25  708090100
138   50     6.0012.973.0012.97
 1319  60708090100
   25  708090100
168   50     10.0015.974.0015.97
  19  60708090100
   25  708090100
208   50     13.0019.975.0019.97
  19  60708090100
   25  708090100
258   50     18.0024.976.0024.97
  19  60708090100
   25  708090100

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R( のみ) コーティング 指定材質
APLF13-25-80 P11.22 W3.13   XNT M2
APKF16-8-50 P11.54 W4.48 R1.30 XNT M2
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式-L1-L P(XP) W(XW) R( のみ)(XBR・XL・X2…etc.)コーティング 指定材質
APOF08-19-90 P5.37 W3.15
XT7.0
XNT M2
APHF25-25-100 P22.84 W6.38
LL98.2   X5−ANG75
XNT M2
追加工記号刃先形状

刃先
XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
         XPmin
 L1(XBR/XBB)
 2.08.113.119.125.130.135.1
 ～～～～～～～
8.013.019.025.030.035.040.0
D081.51.51.52.02.02.04.0
101.51.51.53.03.03.04.0
133.03.03.03.03.03.04.0
165.05.05.05.05.05.05.0
206.06.06.06.06.56.56.5
258.08.08.08.09.09.09.0
XP・XWmin
L1(XBR)
2.08.113.119.1
～～～～
8.013.019.025.0
1.01.53.0–
1.251.53.03.0
1.51.53.03.0
2.02.03.03.5
2.52.53.03.5
3.03.03.03.5
XBR
XBB		刃先長さ変更
2.0≦XBR≦35.0                     指定0.1mm単位
35.1≦XBB≦40.0(X形状のみ)   指定0.1mm単位
[ ! ]ツバ＋シャンク部長さは27mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－0.2)/2
[ NG ]XC・XAR・XS併用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－0.2)/2
[ NG ]XR・XAR・XS併用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D08またはD10の場合、
     P≧6.0かつL1≦15.0
[ NG ]XR・XC・XS併用不可
指定方法XAR5－BB2.0		－
XS19刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先に
シャー角をつけることが
できます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可		－
XS20
XS21
XS22
XS23
XS24
全長XL全長変更
XL＜L　　　指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
LL
全長公差変更
L ＋0.30  ⇒  L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法
LL
LL75
追加工記号刃先形状
ツバ部角度(ANG)

[ ! ]ノックピンに
よる廻り止め
詳細>>こちら
X2ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=D2
指定方法 X2－ANG90
X3ツバ部廻り止め一面加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=D2
指定方法 X3－ANG90
X5
－
ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225
X6
－
ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225
XTツバ厚変更
2.0≦XT＜8.0　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(8－XT)分短くなります。XL併用の場合、
     全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可
XHツバ径変更(規格よりも小さくします)
D≦XH＜D＋5　指定0.1mm単位
[ ! ]XH＝Dのとき 公差 D 0-0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0
シャンク部角度(ANG)
[ ! ]
[ ! ]
フラットの深さは
ツバからの深さでは
なくシャンクからの
深さです。
X81
～
X89
追加フラット加工　標準角度指定
ANG＝0・90・180・270　　
[ NG ]X形状角度指定不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20
標準任意深さ長さ
X81X911.513
X82X921.516
X83X931.520
X84X941.5全長
X85X952.513
X86X962.516
X87X972.520
X88X982.5全長
X89X99寸法指定
X91
～
X99		 追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位　　　PG≦2(D－DP－0.1)
2
[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)とご指定
     ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください
XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
     位置で固定、残り部分を導入部とします。

>> P.312
>> P.314
