異形状ハイテン・厚板打ち抜き用センターノックレギュラーパンチ

異形状ハイテン・厚板打ち抜き用センターノックレギュラーパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
 -
税込価格
 -

異形状・ハイテン・厚板打ち抜き用センターノックレギュラーパンチです。材質はハイ...

詳細情報を確認する

型番

未確定168件の候補があります。

  • CADデータ未対応

Loading...

商品情報

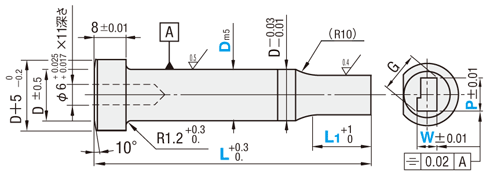

外形図・製品仕様

刃先形状は>>こちらより選択
 刃先形状例

>> P.284~287

[ A ]付属品シャンク径
D[ T ]公差
[ M ]材質
[ H ]硬度
型式
ネジ付きノックピン
φ6m5 ×25
 1本
Dm5SKH51(M2)相当
60~63HRC
SPCF

規格表

型式L1
刃先長さ
L刃先形状指定0.01mm単位材質
TypeDP・W min.P・G max.
SPCF108   50        C12 C121
C133 C144
C16 C168
C178 C181
C23 C26
C29 C41
C53 C55
C67 C85
C95 J14
J56 J58
J60

刃先形状>> P.284~287を参照
3.00 9.90 SKH51(M2)相当
M2
 1319  607080901001101201303.00 9.90
   25  7080901001101201304.00 9.90
138   50        3.00 12.90
 1319  607080901001101201303.00 12.90
   25  7080901001101201304.00 12.90
168   50        4.00 15.90
  19  607080901001101201304.00 15.90
   25  7080901001101201304.00 15.90
208   50        5.00 19.90
  19  607080901001101201305.00 19.90
   25  7080901001101201305.00 19.90
258   50        6.00 24.90
  19  607080901001101201306.00 24.90
   25  7080901001101201306.00 24.90
328   50        7.00 31.90
  19  607080901001101201307.00 31.90
   25  7080901001101201307.00 31.90
388   50        8.00 37.90
  19  607080901001101201308.00 37.90
   25  7080901001101201308.00 37.90
458   50        9.00 44.90
  19  607080901001101201309.00 44.90
   25  7080901001101201309.00 44.90

[ ! ]注文時、刃先長さと廻り止めを必ずご指定ください。

注文例

型式L1L 刃先形状 P W R・A・B・S・PP・WW 指定材質
SPCF101360 C40 P9.70   R1 35.2  R2 32.8 M2
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式L1L 刃先形状 P W R・A・B・S・PP・WW (XL・XBR…etc.) 指定材質
SPCF1625110 C168 P10.33 W6.55 R0.7 A4.5 B4.2 S0.3 X81-ANG180 M2
追加工記号詳細
刃先XBR刃先長さ変更
2.0≦XBR≦25.0 指定0.1mm単位
[ ! ]ツバ+シャンク部長さは27mm以上
  (指定材質は25mm以上)必要です。

P・WXBRmax
3~3.9919
4~25
全長XL全長変更
XL<L 指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBRをご指定
  ください。
LL全長公差変更
L +0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。

指定方法 LL
LL75
追加工記号詳細
ツバ部
角度(ANG)

[ ! ]ノックピンに
  よる廻り止め
  >>こちら
  参照
X2ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270
[ ! ]追加費用はかかりません。
[ ! ]F=D
2
指定方法 X2-ANG90
X3ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
指定方法 X3-ANG90
X5ツバ部廻り止め一面加工 任意角度指定
0<ANG<360 指定1°単位
指定方法 X5-ANG225
X6 ツバ部廻り止め平行加工(二面) 任意角度指定
0<ANG<360 指定1°単位
指定方法 X6-ANG225
