DAYTON

DAYTON

軽荷重用レギュラーパンチ SKD11相当・SKH51(M2)相当－TiCNコーティング－

軽荷重用レギュラーパンチ SKD11相当・SKH51(M2)相当－TiCNコーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

XCNコーティングの軽荷重用レギュラーパンチです。材質はダイス鋼です。

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

型番

未確定447件の候補があります。

Loading...

商品情報

[ ! ]XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング）>> P.562

外形図・製品仕様

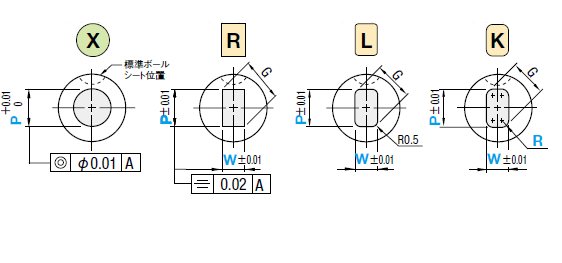

刃先形状は下図 より選択
異形状>>こちら

>> P.550

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dg5SKD11相当
60～63HRC		CP

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 製品仕様

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W
[ ! ]P>W
2
[ ! ]K,L形状: G= [ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。もしGが最大を超える場合は>> P.518をご参照ください。
[ ! ]廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

型式L1
刃先長さ		L指定0.01mm単位

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表2

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表3

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表4

Type刃先形状Dmin. P max.P・W min.P・G max.R
CP

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表1

0610    637180901001.605.971.605.970.15
～
W
2
未満
 13   637180901002.102.10
1010    637180901001.609.971.609.97
  19  637180901002.102.10
   25 637180901005.004.50
13 131925 637180901005.0012.974.5012.97
16 131925 637180901008.0015.976.0015.97
20 131925 6371809010012.0019.978.0019.97
25 131925 6371809010016.0024.9710.0024.97
32 131925  71809010024.0031.9712.5031.97
38  192530  809010030.0037.9714.0037.97

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R( のみ) コーティング
CPX10-10-71 P7.84     XCN
CPK13-13-80 P8.56 W7.41 R3 XCN

出荷日

  • D06～25
 2 日目出荷
急ストークA
[ ! ]18時以降のご注文は3日目出荷になります。

  • D06～25
 4 日目出荷
[ ! ]12時以降のご注文は5日目出荷になります。

  • D32・38
型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式-L1-L P(XP) W(XW) R( のみ)(XL・XR・BS…etc.)コーティング
CPX16-25-90 P15.05    XAR5―BB4.0XCN
CPO20-19-100 P15.64 W9.54  XL95   XBR19XCN
追加工記号刃先形状
刃先
XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
         XPmin
 L1(XBR/XBB)
2.013.119.125.130.135.1
 ～～～～～～
 13.019.025.030.035.040.0
 061.41.42.02.5－－
D101.41.54.04.04.05.0
134.04.04.04.04.05.0
164.04.04.04.04.06.0
206.06.06.07.67.67.6
258.08.08.010.010.010.0
3210.010.010.010.010.010.0
3812.012.012.012.012.012.0
XP・XWmin
L1(XBR/XBB)
2.013.119.125.130.135.1
～～～～～～
13.019.025.030.035.040.0
1.41.42.03.0－－
1.41.54.04.04.55.0
4.04.04.04.04.55.0
4.04.04.04.04.56.0
6.06.06.06.06.06.0
6.06.06.06.06.06.0
7.27.27.27.27.27.2
7.27.27.27.27.27.2
XBR
XBB		刃先長さ変更　
2.0≦XBR≦35.0　
35.1≦XBB≦40.0
指定0.1mm単位
[ ! ]シャンク部長さは28mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
[ ! ]XR≦(P－0.2)/2
[ NG ]XC・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
[ ! ]XC≦(P－0.2)/2
[ NG ]XR・XAR・XS併用不可
[ NG ]ストーク適用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D10の場合、
     P≧6.0かつL1≦15.0
[ ! ]出荷日＋1日
     (D32以上はお問い合わせ)
[ NG ]D06適用不可
[ NG ]XR・XC・XS併用不可
[ NG ]ストーク適用不可
指定方法 XAR5－BB2.0		－
XS19刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつけるこ
とができます。
[ ! ]出荷日＋1日
     (D32以上はお問い合わせ)
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR併用不可
[ NG ]ストーク適用不可		－
XS20
XS21
XS22
XS23
XS24
追加工記号刃先形状
全長XL全長変更
XL＜L 　　指定0.1mm単位
[ ! ]刃先から短くするのでL1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
シャンク部角度
BS廻り止めボールシート位置変更
0≦BS＜360
指定1°単位　
[ ! ]0・180・270の場合追加費用はかかりません。
[ NG ]X形状適用不可
指定方法 BS225
SB2ケ所目の廻り止めボールシート追加
[ ! ]最初のボールシート位置から前後90°以上離れた
     位置に設置できます。パンチの再研磨を少なく
     する利点があります。
[ ! ]BSの指定がない場合最初のボールシート位置は
     標準90°となります。
[ ! ]X形状は180°～360°になります。
[ NG ]D20以下適用不可
指定方法 SB225
UST鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用      [ ! ]出荷日＋1日
[ ! ]UST指定時、刃先長さL1は14をご指定ください。
UST>>こちら
[ NG ]ストーク適用不可
指定方法
UST 　 (標準位置 角度90° 270°)
UST135(任意位置 指定1°単位)　

>> P.559
>> P.671

関連情報

■寿命を向上するCPLパンチ
デイトンのCPLパンチは、R0.5の一定コーナーRを持つことにより、急速なコーナーRの摩耗と、製品のコーナーに発生しがちな許容を超えるバリの防止に役立ちます。これにより、メンテナンスタイムの減少と、作動中におこるエッジ破損の危険を最小にします。
刃先形状軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 関連情報1のパンチはメンテナンスコストを節約し、コーナー摩耗の減少により生産性は向上します。

[ ! ]XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング）>> P.562

外形図・製品仕様

刃先形状は下図 より選択
異形状>>こちら

>> P.550

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dg5SKH51（M2）相当
60～63HRC		CP

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 製品仕様

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W
[ ! ]P>W
2
[ ! ]K,L形状: G= [ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。もしGが最大を超える場合は>> P.518をご参照ください。
[ ! ]廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

型式L1
刃先長さ		L指定0.01mm単位

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表2

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表3

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表4

Type刃先形状Dmin. P max.P・W min.P・G max.R
CP

軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 規格表1

0610    637180901001.605.971.605.970.15
～
W
2
未満
 13   637180901002.102.10
1010    637180901001.609.971.609.97
  19  637180901002.102.10
13 131925 637180901005.0012.974.5012.97
16 131925 637180901008.0015.976.0015.97
20 131925 6371809010012.0019.978.0019.97
25 131925 6371809010016.0024.9710.0024.97
32 131925  71809010024.0031.9712.5031.97
38  192530  809010030.0037.9714.0037.97

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R( のみ) コーティング 指定材質
CPX10-10-71 P7.84     XCN M2
CPK13-13-80 P8.56 W7.41 R3 XCN M2

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式-L1-L P(XP) W(XW) R( のみ)(XL・XR・BS…etc.)コーティング 指定材質
CPX16-25-90 P15.05    XAR5―BB2.0XCN M2
CPO20-19-90 P15.64 W9.54  XL85   XBR19XCN M2
追加工記号刃先形状
刃先
XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
         XPmin
 L1(XBR/XBB)
2.013.119.125.130.135.1
 ～～～～～～
 13.019.025.030.035.040.0
 061.41.42.02.5－－
D101.41.54.04.04.05.0
134.04.04.04.04.05.0
164.04.04.04.04.06.0
206.06.06.07.67.67.6
258.08.08.010.010.010.0
3210.010.010.010.010.010.0
3812.012.012.012.012.012.0
XP・XWmin
L1(XBR/XBB)
2.013.119.125.130.135.1
～～～～～～
13.019.025.030.035.040.0
1.41.42.03.0－－
1.41.54.04.04.55.0
4.04.04.04.04.55.0
4.04.04.04.04.56.0
6.06.06.06.06.06.0
6.06.06.06.06.06.0
7.27.27.27.27.27.2
7.27.27.27.27.27.2
XBR
XBB		刃先長さ変更　
2.0≦XBR≦35.0　
35.1≦XBB≦40.0
指定0.1mm単位
[ ! ]シャンク部長さは25mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
[ ! ]XR≦(P－0.2)/2
[ NG ]XC・XAR・XS併用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
[ ! ]XC≦(P－0.2)/2
[ NG ]XR・XAR・XS併用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D10の場合、
     P≧6.0かつL1≦15.0
[ NG ]D06適用不可
[ NG ]XR・XC・XS併用不可
指定方法 XAR5－BB2.0		－
XS19刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつけるこ
とができます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR併用不可		－
XS20
XS21
XS22
XS23
XS24
追加工記号刃先形状
全長XL全長変更
XL＜L 　　指定0.1mm単位
[ ! ]刃先から短くするのでL1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
シャンク部角度
BS廻り止めボールシート位置変更
0≦BS＜360
指定1°単位　
[ ! ]0・180・270の場合追加費用はかかりません。
[ NG ]X形状適用不可
指定方法 BS225
SB2ケ所目の廻り止めボールシート追加
[ ! ]最初のボールシート位置から前後90°以上離れた
     位置に設置できます。パンチの再研磨を少なく
     する利点があります。
[ ! ]BSの指定がない場合最初のボールシート位置は
     標準90°となります。
[ ! ]X形状は180°～360°になります。
[ NG ]D20以下適用不可
指定方法 SB225

>> P.559

関連情報

■寿命を向上するCPLパンチ
デイトンのCPLパンチは、R0.5の一定コーナーRを持つことにより、急速なコーナーRの摩耗と、製品のコーナーに発生しがちな許容を超えるバリの防止に役立ちます。これにより、メンテナンスタイムの減少と、作動中におこるエッジ破損の危険を最小にします。
刃先形状軽荷重用レギュラーパンチ 標準材質SKD11相当・指定材質SKH51（M2）相当・指定材質 粉末ハイス鋼 関連情報1のパンチはメンテナンスコストを節約し、コーナー摩耗の減少により生産性は向上します。
