DAYTON

軽荷重用刃先大レギュラーパンチ SKH51(M2)相当－TiCNコーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

XCNコーティングの軽荷重用刃先大レギュラーパンチです。材質はハイス鋼です。

未確定35件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

※シャンク径よりも刃先が大きいレギュラーパンチです。
[ ! ]XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング）>> P.562

外形図・製品仕様

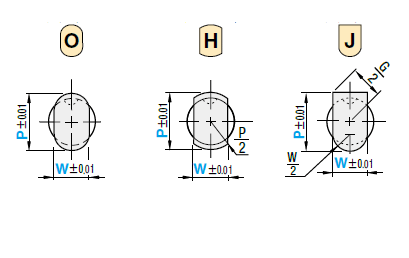

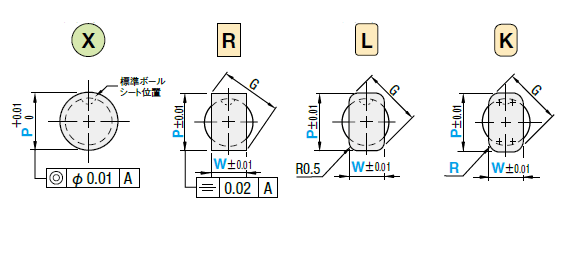

刃先形状は下図より選択

異形状>>こちら

>> P.551

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
D_g5	SKH51（M2）相当 60～63HRC	CK

刃先形状刃先形状刃先形状刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状刃先形状刃先形状 [ ! ]P＞W [ ! ]P＞W

[ ! ]P>	W
	2

[ ! ]K,L形状: G=

[ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をご指定ください。
[ ! ]廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

型式			L₁ 刃先長さ		L	指定0.01mm単位
型式
Type	刃先形状	D				min. P max.		P・W min.	P・G max.	R
CK		13	19	30	80 90 100	13.10	32.00	5.00	32.00	0.15 ～ W 2 未満
		16				16.10	38.00	6.00	38.00
		20				20.10	40.00	8.00	40.00
		25				25.10	44.00	10.00	44.00
		32				32.10	50.00	11.50	50.00

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L₁	-	L	P	W	R( のみ)	コーティング
CKX13	-	19	-	100	P28.60			XCN
CKH13	-	30	-	80	P25.50	W20.50		XCN

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

L₁

R( のみ)

(XBR・XL・BS・SB)

コーティング

CKX20

P40.00

XBR28

XCN

CKK16

P27.30

W19.30

R0.4

XBR28

XCN

追加工	記号	詳細
刃先	XBR	刃先長さ変更(規格より短くします) 2≦XBR≦L₁ 指定0.1mm単位 [ ! ]刃先端より削って短くしますので、L寸法も自動的に短くなります。 XL併用の場合、全長は指定寸法と同じです。
刃先	XL	全長変更 [ ! ]シャンク端面より削って短くします。 [ ! ]ボールシート位置は変わりません。 [ ! ]全長XLは刃先長さL₁(XBR)＋41mm以上必要です。　 [ ! ]XBR併用の場合、XLmax＝L−(L₁−XBR) 41≦XLーL₁ 指定0.1mm単位

追加工		記号	詳細
シャンク部	角度	BS	廻り止めボールシート位置変更 0≦BS＜360 指定1°単位　 [ ! ]0・180・270の場合追加費用はかかりません。 [ NG ]X形状適用不可指定方法 BS225
シャンク部		SB	2ケ所目の廻り止めボールシート追加 [ ! ]最初のボールシート位置から前後90°以上離れた位置に設置できます。パンチの再研磨を少なくする利点があります。 [ ! ]BSの指定がない場合最初のボールシート位置は標準90°となります。 [ ! ]X形状は180°〜360°になります。 [ NG ]D20以下適用不可指定方法 SB225

型番リスト

表示件数:

型番	刃先形状	D(シャンク径)(mm)	Ｌ1 （刃先長さ）(mm)	Ｌ（全長）(mm)	Ｐ（刃先寸法）(mm)	Ｗ（刃先寸法）(mm)	Ｒ（刃先寸法）(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CKH13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XCN	両側欠円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個	-( - )	7日目
CKH16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XCN	両側欠円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個	-( - )	7日目
CKH20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XCN	両側欠円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個	-( - )	7日目
CKH25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XCN	両側欠円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個	-( - )	7日目
CKH32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XCN	両側欠円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個	-( - )	6日目
CKJ13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XCN	欠楕円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個	-( - )	7日目
CKJ16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XCN	欠楕円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個	-( - )	7日目
CKJ20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XCN	欠楕円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個	-( - )	7日目
CKJ25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XCN	欠楕円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個	-( - )	7日目
CKJ32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XCN	欠楕円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個	-( - )	6日目
CKK13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] R[0.15-16/0.01] XCN	角R長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	0.15 ～ 16	10	1個	-( - )	7日目
CKK16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] R[0.15-19/0.01] XCN	角R長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	0.15 ～ 19	10	1個	-( - )	7日目
CKK20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] R[0.15-20/0.01] XCN	角R長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	0.15 ～ 20	10	1個	-( - )	7日目
CKK25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] R[0.15-22/0.01] XCN	角R長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	0.15 ～ 22	10	1個	-( - )	7日目
CKK32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] R[0.15-25/0.01] XCN	角R長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	0.15 ～ 25	10	1個	-( - )	6日目
CKL13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XCN	角R固定長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個	-( - )	7日目
CKL16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XCN	角R固定長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個	-( - )	7日目
CKL20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XCN	角R固定長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個	-( - )	7日目
CKL25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XCN	角R固定長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個	-( - )	7日目
CKL32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XCN	角R固定長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個	-( - )	6日目
CKO13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XCN	楕円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個	-( - )	7日目
CKO16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XCN	楕円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個	-( - )	7日目
CKO20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XCN	楕円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個	-( - )	7日目
CKO25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XCN	楕円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個	-( - )	7日目
CKO32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XCN	楕円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個	-( - )	6日目
CKR13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XCN	長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個	-( - )	7日目
CKR16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XCN	長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個	-( - )	7日目
CKR20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XCN	長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個	-( - )	7日目
CKR25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XCN	長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個	-( - )	7日目
CKR32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XCN	長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個	-( - )	6日目
CKX13-[19,30]-[80,90,100] P[13.1-32/0.01] XCN	丸形	13	19 ～ 30	80 ～ 100	13.1 ～ 32	-	-	10	1個	-( - )	7日目
CKX16-[19,30]-[80,90,100] P[16.1-38/0.01] XCN	丸形	16	19 ～ 30	80 ～ 100	16.1 ～ 38	-	-	10	1個	-( - )	7日目
CKX20-[19,30]-[80,90,100] P[20.1-40/0.01] XCN	丸形	20	19 ～ 30	80 ～ 100	20.1 ～ 40	-	-	10	1個	-( - )	7日目
CKX25-[19,30]-[80,90,100] P[25.1-44/0.01] XCN	丸形	25	19 ～ 30	80 ～ 100	25.1 ～ 44	-	-	10	1個	-( - )	7日目
CKX32-[19,30]-[80,90,100] P[32.1-50/0.01] XCN	丸形	32	19 ～ 30	80 ～ 100	32.1 ～ 50	-	-	10	1個	-( - )	6日目

詳細情報

基本情報

基本情報

XCNコーティングの軽荷重用刃先大レギュラーパンチです。材質はハイス鋼です。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
