DAYTON

DAYTON

異形状ハイテン・軽荷重用レギュラーパンチ

異形状ハイテン・軽荷重用レギュラーパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

異形状・軽荷重用レギュラーパンチです。材質はダイス鋼、ハイス鋼より選択可能です...

詳細情報を確認する

型番

未確定296件の候補があります。

  • CADデータ未対応

Loading...

商品情報

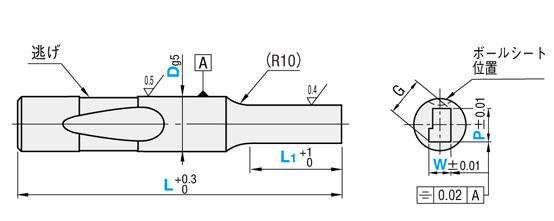

外形図・製品仕様

刃先形状は>> こちら より選択

 刃先形状例

>> P.542～545

シャンク径
D[ T ]公差		[ M ] 材質
[ H ] 硬度		型式
Dg5SKD11相当
60～63HRC		CPC
SKH51（M2）相当
60～63HRC

規格表

型式L1
刃先長さ		L刃先形状指定0.01mm単位材質
TypeDP・W min.P・G max.
CPC0610    63718090100C12 C121
C133 C144
C16 C23
C26 C29
C33 C40
C41 C53
C59 C85
C87 C95
J14 J56
J60

刃先形状>> P.542～545を参照		2.005.90SKD11相当（指定なし）

SKH51（M2）相当
M2
 13   637180901002.10
1010    637180901002.509.90
  19  637180901003.00
   （25） 637180901004.50
13 131925 637180901006.0012.90
16 131925 637180901006.0015.90
20 131925 637180901008.0019.90
25 131925 6371809010010.0024.90
32 131925  71809010012.5031.90
38  192530  809010014.0037.90

[ ! ]L1（25）→刃先長さL1（25）はSKD11相当のみ適用します。
[ ! ]注文時、刃先長さを必ずご指定ください。
[ ! ]適用可能な刃先形状については>> P.542～545をご参照ください。

注文例

型式－L1－L 刃先形状 P W R・A・B・S・PP・WW 指定材質
CPC10－19－80 C85   W7.05 R0.51 M2

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式－L1－L 刃先形状 P W R・A・B・S・PP・WW (XL・XBR…etc.) 指定材質
CPC16－19－90 J56 P10.10 W8.10 R1.11 A3.14 S1.12 XL84　BS90 M2
追加工記号詳細
刃先XBR
XBB		刃先長さ変更　
2.0≦XBR≦35.0
35.1≦XBB≦40.0     指定0.1mm単位
[ ! ]シャンク部長さは28mm以上(指定材質は25mm
     以上)必要です。
P・WXBR/XBBmax
2～2.9913
3～3.9919
4～4.9925
5～40
全長XL全長変更
XL＜L    指定0.1mm単位
[ ! ]刃先から短くするのでL1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
追加工記号詳細
シャンク部角度
BS廻り止めボールシート位置変更
0≦BS＜360
指定1°単位　
[ ! ]0・180・270の場合追加費用はかかりません。
指定方法 BS225

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
刃先形状
材質
D(外径)(mm)
Ｌ1 （刃先長さ）(mm)
Ｌ （全長）(mm)
Ｐ （刃先寸法）(mm)
Ｗ （刃先寸法）(mm)
Ｒ （刃先寸法）(mm)
Ａ （刃先寸法）(mm)
Ｂ （刃先寸法）(mm)
Ｓ （刃先寸法）(mm)
ＰＰ （刃先寸法）(mm)
ＷＷ （刃先寸法）(mm)
Ｒ１ （刃先寸法）(mm)
Ｒ２ （刃先寸法）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
C12
SKD11相当
06
10 ～ 13
63 ～ 100
-
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C16
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C23
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

9日目

C26
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 5.89
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

9日目

C29
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C33
SKD11相当
06
-
63 ～ 100
2 ～ 5.9
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C41
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C85
SKD11相当
06
10 ～ 13
63 ～ 100
-
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C87
SKD11相当
06
10 ～ 13
63 ～ 100
-
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C95
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C133
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

J14
SKD11相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

9日目

C12
SKH51相当
06
10 ～ 13
63 ～ 100
-
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C16
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C23
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

39日目

C26
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 5.89
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

39日目

C29
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C33
SKH51相当
06
-
10 ～ 100
2 ～ 5.9
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

25日目

C40
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
-
-
-
-
-
-
-
0.2 ～ 50
0.2 ～ 48
10

1個

-( - )

39日目

C41
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C53
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 4.9
-
-
-
-
-
-
10

1個

-( - )

39日目

C59
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 4.9
-
-
-
-
-
-
10

1個

-( - )

39日目

C85
SKH51相当
06
10 ～ 13
63 ～ 100
-
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C87
SKH51相当
06
10 ～ 13
63 ～ 100
-
2 ～ 5.9
0.2 ～ 40
3 ～ 29
-
-
-
-
-
-
10

1個

-( - )

39日目

C95
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
-
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C121
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 4.9
0.5 ～ 4.9
0.2 ～ 40
-
-
-
-
10

1個

-( - )

25日目

C133
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C144
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 4.9
0.5 ～ 5.4
0.2 ～ 2.2
-
-
-
-
10

1個

-( - )

39日目

J14
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

39日目

J56
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 4.9
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

39日目

J60
SKH51相当
06
10 ～ 13
63 ～ 100
2 ～ 5.9
2 ～ 5.9
0.2 ～ 40
0.5 ～ 4.9
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

25日目

C12
SKD11相当
10
10 ～ 25
63 ～ 100
-
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C16
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C23
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

9日目

C26
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 9.89
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

9日目

C29
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C33
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C40
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
-
-
-
-
-
-
-
0.2 ～ 50
0.2 ～ 48
10

1個

-( - )

16日目

C41
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C53
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
-
-
-
-
-
-
10

1個

-( - )

16日目

C59
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
-
-
-
-
-
-
10

1個

-( - )

16日目

C85
SKD11相当
10
10 ～ 25
63 ～ 100
-
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C87
SKD11相当
10
10 ～ 25
63 ～ 100
-
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C95
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C121
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
0.5 ～ 8.9
0.2 ～ 40
-
-
-
-
10

1個

-( - )

16日目

C133
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

9日目

C144
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
0.5 ～ 9.4
0.2 ～ 4.2
-
-
-
-
10

1個

-( - )

16日目

J14
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

9日目

J56
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

16日目

J60
SKD11相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

16日目

C12
SKH51相当
10
10 ～ 25
63 ～ 100
-
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C16
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C23
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

39日目

C26
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 9.89
-
0.2 ～ 40
-
-
-
-
10

1個

-( - )

39日目

C29
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C33
SKH51相当
10
-
10 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

25日目

C40
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
-
-
-
-
-
-
-
0.2 ～ 50
0.2 ～ 48
10

1個

-( - )

39日目

C41
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
-
-
-
-
-
-
-
-
10

1個

-( - )

39日目

C53
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
-
-
-
-
-
-
10

1個

-( - )

39日目

C59
SKH51相当
10
10 ～ 25
63 ～ 100
2.5 ～ 9.9
2.5 ～ 9.9
0.2 ～ 40
0.5 ～ 8.9
-
-
-
-
-
-
10

1個

-( - )

39日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ

Loading...

詳細情報

基本情報

異形状・軽荷重用レギュラーパンチです。材質はダイス鋼、ハイス鋼より選択可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

異形状ハイテン・軽荷重用レギュラーパンチ

異形状ハイテン・軽荷重用レギュラーパンチ

    異形状ハイテン・軽荷重用ジェクトール®パンチ

    異形状ハイテン・軽荷重用ジェクトール®パンチ

      異形状ハイテン・重荷重用レギュラーパンチ

      異形状ハイテン・重荷重用レギュラーパンチ

        異形状ハイテン・重荷重用ジェクトール®パンチ

        異形状ハイテン・重荷重用ジェクトール®パンチ

          異形状ボールロックパンチ

          異形状ボールロックパンチ

            異形状ボールロックパンチ　スパナ溝付

            異形状ボールロックパンチ　スパナ溝付

              異形状ハイテン・重荷重用刃先大ジェクトール®/レギュラーパンチ（BZC・BKC）

              異形状ハイテン・重荷重用刃先大ジェクトール®/レギュラーパンチ（BZC・BKC）

                異形状ハイテン・重荷重用刃先大ジェクトール®/レギュラーパンチ（CZC・CKC）

                異形状ハイテン・重荷重用刃先大ジェクトール®/レギュラーパンチ（CZC・CKC）
                  メーカー DAYTON DAYTON DAYTON DAYTON ミスミ ミスミ DAYTON DAYTON
                  通常価格 - - - - - - - -
                  通常出荷日 9日目～   9日目～   9日目～   9日目～   5日目   5日目   9日目～   9日目～
                  種別 ボールロックレギュラーパンチ ボールロックジェクタパンチ ボールロックレギュラーパンチ ボールロックジェクタパンチ ボールロックパンチ ボールロックパンチ - -
                  表面処理 なし なし なし なし なし なし なし なし
                  パンチシャンク(取付部)形状 標準 標準 標準 標準 標準 スパナ溝付 標準 標準

                  異形状ハイテン・軽荷重用レギュラーパンチのレビュー

                  この商品のレビューはありません レビューを書く

                  異形状ボールロックパンチカテゴリの売れ筋ランキング

                  通常価格、通常出荷日が表示と異なる場合がございます

                  技術サポート窓口

                  プレス金型部品技術窓口

                  商品の仕様・技術のお問い合わせ

                  Webお問い合わせフォーム

                  営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                  ※お問い合わせフォームは24時間受付しております。

                  ※お問い合わせにはお客様コードが必要です。

                  閉じる

                  型番が確定しました

                  ご利用にあたって

                  ミスミについて

                  お問い合わせ

                  商品の仕様・技術

                  Webお問い合わせフォーム

                  24時間受付

                  ご注文・お取り引き

                  Webお問い合わせフォーム

                  24時間受付・要ログイン

                  0120-343-066

                  9:00～18:00（日曜日・年末年始は除く）

                  お客様との通話は、サービス品質向上のため一部録音させていただいております。

                  各種調査（環境・品質等）

                  Webお問い合わせフォーム

                  24時間受付・要ログイン

                  その他のお問い合わせ

                  お問い合わせ窓口はこちら

                  モバイルサイトに切替

                  Copyright © MISUMI Corporation All Rights Reserved.
