DAYTON

廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当－カス上がり対策XSC－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ダイの逃し部がテーパとなったタイプのDAYTONノック止めボタンダイです。刃先...

外形状：

ノック止め
内部形状：

アンギュラ（テーパ逃げ）
カス上がり対策：

あり
カス詰り対策有無：

無
材質：

SKD11相当
シャンク径D公差：

n5

未確定318件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当－カス上がり対策XSC－外形図1

P.640

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_n5	SKD11相当 60～63HRC	AN

廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当－カス上がり対策XSC－外形図2

廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当－カス上がり対策XSC－外形図3

廻り止め指示なしでX43がつきます。
対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
φ6ノックピン廻り止め（X43-ANG0）が標準です。
φ3・φ4のノックピン廻り止めへの変更も対応します。

規格表

型式			B 刃先長さ				L										指定0.01mm単位					カス上がり対策	指定0.01mm単位	指定1%単位
型式			B 刃先長さ																				MM （被加工材板厚）	CS （クリアランス）
Type	刃先形状	D	S	A	B	C											min. P max.		P・W min.	P・G max.	R		MM （被加工材板厚）	CS （クリアランス）
AN		10	4	5	3		13	16	20	22	25	28	30	32	35		1.60	6.80	1.30	6.80		XSC	MM≧0.15 被加工材板厚は0.15mm以上よりご指定いただけます。	CS≧1 クリアランスは0.010mm（1%）以上よりご指定いただけます。
		13	5	8	3		13	16	20	22	25	28	30	32	35		3.00	8.80	1.90	8.80
		16	5	8	3				20	22	25	28	30	32	35		7.40	10.80	1.90	10.80
		20	5	10	3	20			20	22	25	28	30	32	35		9.50	13.60	1.90	13.60
		22	6	10	3	20			20	22	25	28	30	32	35		10.50	15.00	1.90	15.00
		25	6	10	3	20			20	22	25	28	30	32	35		12.00	17.00	1.90	17.00
		32	6	12	3	20			20	22	25	28	30	32	35		16.00	22.00	1.90	22.00
		38	8	12	3	20			20	22	25	28	30	32	35		18.00	27.00	1.90	27.00
		40	8	12	3	20			20	22	25	28	30	32	35		18.00	27.00	1.90	27.00
		45	8	12	3	20				22	25	28	30	32	35	40	18.00	35.00	2.40	35.00
		50	8	12	3	20				22	25	28	30	32	35	40	18.00	40.00	4.00	40.00
		56	8	12	3	20				22	25	28	30	32	35	40	18.00	45.00	4.00	45.00
		63	8	12	3	20				22	25	28	30	32	35	40	18.00	50.00	4.00	50.00
		71	8	12	3	20				22	25	28	30	32	35	40	18.00	56.00	4.00	56.00

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

カス上がり対策指定方法

被加工材板厚：MM≧0.15
クリアランス：CS≧1%
片側クリアランスが0.01mm以上になるようにご指定ください。

≪パーセンテージの計算方法≫
例：0.035÷板厚×100＝CS（%）
片側のクリアランス

廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当－カス上がり対策XSC－共通画像

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

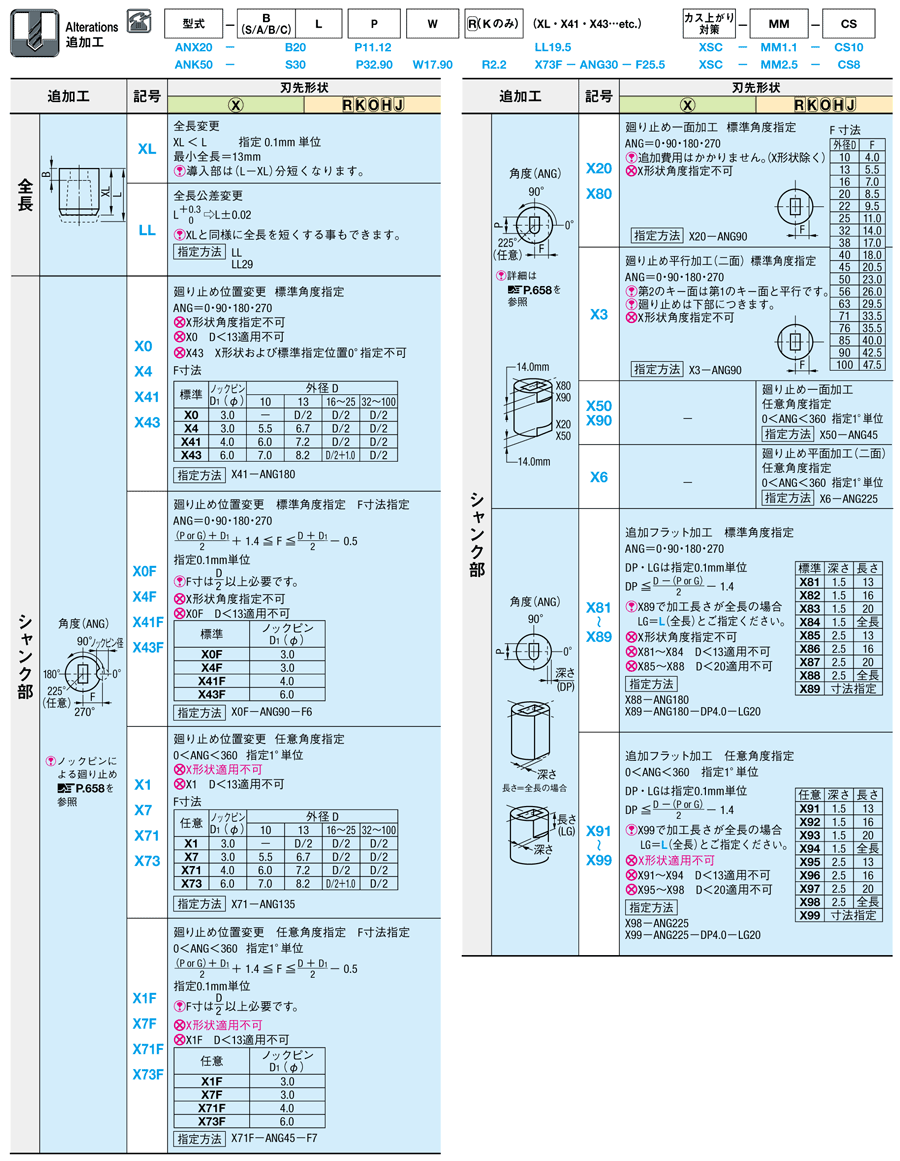

追加工

P.658

廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当－カス上がり対策XSC－ノックピン詳細

材質：SUJ2

D₁		コード		L	M×ピッチ×l	硬度
3.0	_m5	X0／X0F	X1／X1F	20	-	55HRC～
3.0		X4／X4F	X7／X7F	20	-	55HRC～
4.0		X41／X41F	X71／X71F	16	-	55HRC～
6.0	_m6	X43／X43F	X73／X73F	20	M4×0.7×8	45～55HRC

型番リスト

表示件数:

型番	刃先形状	D(シャンク径)(mm)	全長（刃先長さＳ）(mm)	全長（刃先長さＡ）(mm)	全長（刃先長さＢ）(mm)	全長（刃先長さＣ）(mm)	Ｐ（刃先寸法）(mm)	Ｗ（刃先寸法）(mm)	Ｒ（刃先寸法）(mm)	ＭＭ（被加工材板厚）(mm)	ＣＳ（クリアランス）(%)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ANH10-A[13,16,20,22,25,28,30,32,35] P[1.3-6.8/0.01] W[1.3-6.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	10	-	13 ～ 35	-	-	1.3 ～ 6.8	1.3 ～ 6.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH10-B[13,16,20,22,25,28,30,32,35] P[1.3-6.8/0.01] W[1.3-6.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	10	-	-	13 ～ 35	-	1.3 ～ 6.8	1.3 ～ 6.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH10-S[13,16,20,22,25,28,30,32,35] P[1.3-6.8/0.01] W[1.3-6.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	10	13 ～ 35	-	-	-	1.3 ～ 6.8	1.3 ～ 6.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH13-A[13,16,20,22,25,28,30,32,35] P[1.9-8.8/0.01] W[1.9-8.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	13	-	13 ～ 35	-	-	1.9 ～ 8.8	1.9 ～ 8.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH13-B[13,16,20,22,25,28,30,32,35] P[1.9-8.8/0.01] W[1.9-8.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	13	-	-	13 ～ 35	-	1.9 ～ 8.8	1.9 ～ 8.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH13-S[13,16,20,22,25,28,30,32,35] P[1.9-8.8/0.01] W[1.9-8.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	13	13 ～ 35	-	-	-	1.9 ～ 8.8	1.9 ～ 8.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH16-A[20,22,25,28,30,32,35] P[1.9-10.8/0.01] W[1.9-10.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	16	-	20 ～ 35	-	-	1.9 ～ 10.8	1.9 ～ 10.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH16-B[20,22,25,28,30,32,35] P[1.9-10.8/0.01] W[1.9-10.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	16	-	-	20 ～ 35	-	1.9 ～ 10.8	1.9 ～ 10.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH16-S[20,22,25,28,30,32,35] P[1.9-10.8/0.01] W[1.9-10.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	16	20 ～ 35	-	-	-	1.9 ～ 10.8	1.9 ～ 10.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH20-A[20,22,25,28,30,32,35] P[1.9-13.6/0.01] W[1.9-13.6/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	20	-	20 ～ 35	-	-	1.9 ～ 13.6	1.9 ～ 13.6	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH20-B[20,22,25,28,30,32,35] P[1.9-13.6/0.01] W[1.9-13.6/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	20	-	-	20 ～ 35	-	1.9 ～ 13.6	1.9 ～ 13.6	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH20-C[20,22,25,28,30,32,35] P[1.9-13.6/0.01] W[1.9-13.6/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	20	-	-	-	20 ～ 35	1.9 ～ 13.6	1.9 ～ 13.6	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH20-S[20,22,25,28,30,32,35] P[1.9-13.6/0.01] W[1.9-13.6/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	20	20 ～ 35	-	-	-	1.9 ～ 13.6	1.9 ～ 13.6	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH22-A[20,22,25,28,30,32,35] P[1.9-15/0.01] W[1.9-15/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	22	-	20 ～ 35	-	-	1.9 ～ 15	1.9 ～ 15	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH22-B[20,22,25,28,30,32,35] P[1.9-15/0.01] W[1.9-15/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	22	-	-	20 ～ 35	-	1.9 ～ 15	1.9 ～ 15	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH22-C[20,22,25,28,30,32,35] P[1.9-15/0.01] W[1.9-15/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	22	-	-	-	20 ～ 35	1.9 ～ 15	1.9 ～ 15	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH22-S[20,22,25,28,30,32,35] P[1.9-15/0.01] W[1.9-15/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	22	20 ～ 35	-	-	-	1.9 ～ 15	1.9 ～ 15	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH25-A[20,22,25,28,30,32,35] P[1.9-17/0.01] W[1.9-17/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	25	-	20 ～ 35	-	-	1.9 ～ 17	1.9 ～ 17	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH25-B[20,22,25,28,30,32,35] P[1.9-17/0.01] W[1.9-17/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	25	-	-	20 ～ 35	-	1.9 ～ 17	1.9 ～ 17	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH25-C[20,22,25,28,30,32,35] P[1.9-17/0.01] W[1.9-17/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	25	-	-	-	20 ～ 35	1.9 ～ 17	1.9 ～ 17	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH25-S[20,22,25,28,30,32,35] P[1.9-17/0.01] W[1.9-17/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	25	20 ～ 35	-	-	-	1.9 ～ 17	1.9 ～ 17	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH32-A[20,22,25,28,30,32,35] P[1.9-22/0.01] W[1.9-22/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	32	-	20 ～ 35	-	-	1.9 ～ 22	1.9 ～ 22	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH32-B[20,22,25,28,30,32,35] P[1.9-22/0.01] W[1.9-22/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	32	-	-	20 ～ 35	-	1.9 ～ 22	1.9 ～ 22	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH32-C[20,22,25,28,30,32,35] P[1.9-22/0.01] W[1.9-22/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	32	-	-	-	20 ～ 35	1.9 ～ 22	1.9 ～ 22	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH32-S[20,22,25,28,30,32,35] P[1.9-22/0.01] W[1.9-22/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	32	20 ～ 35	-	-	-	1.9 ～ 22	1.9 ～ 22	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH38-A[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	38	-	20 ～ 35	-	-	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH38-B[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	38	-	-	20 ～ 35	-	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH38-C[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	38	-	-	-	20 ～ 35	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH38-S[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	38	20 ～ 35	-	-	-	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH40-A[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	40	-	20 ～ 35	-	-	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH40-B[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	40	-	-	20 ～ 35	-	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH40-C[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	40	-	-	-	20 ～ 35	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH40-S[20,22,25,28,30,32,35] P[1.9-27/0.01] W[1.9-27/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	40	20 ～ 35	-	-	-	1.9 ～ 27	1.9 ～ 27	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH45-A[22,25,28,30,32,35,40] P[2.4-35/0.01] W[2.4-35/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	45	-	22 ～ 40	-	-	2.4 ～ 35	2.4 ～ 35	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH45-B[22,25,28,30,32,35,40] P[2.4-35/0.01] W[2.4-35/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	45	-	-	22 ～ 40	-	2.4 ～ 35	2.4 ～ 35	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH45-C[22,25,28,30,32,35,40] P[2.4-35/0.01] W[2.4-35/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	45	-	-	-	22 ～ 40	2.4 ～ 35	2.4 ～ 35	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH45-S[22,25,28,30,32,35,40] P[2.4-35/0.01] W[2.4-35/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	45	22 ～ 40	-	-	-	2.4 ～ 35	2.4 ～ 35	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH50-A[22,25,28,30,32,35,40] P[4-40/0.01] W[4-40/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	50	-	22 ～ 40	-	-	4 ～ 40	4 ～ 40	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH50-B[22,25,28,30,32,35,40] P[4-40/0.01] W[4-40/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	50	-	-	22 ～ 40	-	4 ～ 40	4 ～ 40	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH50-C[22,25,28,30,32,35,40] P[4-40/0.01] W[4-40/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	50	-	-	-	22 ～ 40	4 ～ 40	4 ～ 40	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH50-S[22,25,28,30,32,35,40] P[4-40/0.01] W[4-40/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	50	22 ～ 40	-	-	-	4 ～ 40	4 ～ 40	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH56-A[22,25,28,30,32,35,40] P[4-45/0.01] W[4-45/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	56	-	22 ～ 40	-	-	4 ～ 45	4 ～ 45	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH56-B[22,25,28,30,32,35,40] P[4-45/0.01] W[4-45/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	56	-	-	22 ～ 40	-	4 ～ 45	4 ～ 45	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH56-C[22,25,28,30,32,35,40] P[4-45/0.01] W[4-45/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	56	-	-	-	22 ～ 40	4 ～ 45	4 ～ 45	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH56-S[22,25,28,30,32,35,40] P[4-45/0.01] W[4-45/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	56	22 ～ 40	-	-	-	4 ～ 45	4 ～ 45	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH63-A[22,25,28,30,32,35,40] P[4-50/0.01] W[4-50/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	63	-	22 ～ 40	-	-	4 ～ 50	4 ～ 50	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH63-B[22,25,28,30,32,35,40] P[4-50/0.01] W[4-50/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	63	-	-	22 ～ 40	-	4 ～ 50	4 ～ 50	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH63-C[22,25,28,30,32,35,40] P[4-50/0.01] W[4-50/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	63	-	-	-	22 ～ 40	4 ～ 50	4 ～ 50	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH63-S[22,25,28,30,32,35,40] P[4-50/0.01] W[4-50/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	63	22 ～ 40	-	-	-	4 ～ 50	4 ～ 50	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH71-A[22,25,28,30,32,35,40] P[4-56/0.01] W[4-56/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	71	-	22 ～ 40	-	-	4 ～ 56	4 ～ 56	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH71-B[22,25,28,30,32,35,40] P[4-56/0.01] W[4-56/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	71	-	-	22 ～ 40	-	4 ～ 56	4 ～ 56	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH71-C[22,25,28,30,32,35,40] P[4-56/0.01] W[4-56/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	71	-	-	-	22 ～ 40	4 ～ 56	4 ～ 56	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANH71-S[22,25,28,30,32,35,40] P[4-56/0.01] W[4-56/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	両側欠円形	71	22 ～ 40	-	-	-	4 ～ 56	4 ～ 56	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ10-A[13,16,20,22,25,28,30,32,35] P[1.3-6.8/0.01] W[1.3-6.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	10	-	13 ～ 35	-	-	1.3 ～ 6.8	1.3 ～ 6.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ10-B[13,16,20,22,25,28,30,32,35] P[1.3-6.8/0.01] W[1.3-6.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	10	-	-	13 ～ 35	-	1.3 ～ 6.8	1.3 ～ 6.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ10-S[13,16,20,22,25,28,30,32,35] P[1.3-6.8/0.01] W[1.3-6.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	10	13 ～ 35	-	-	-	1.3 ～ 6.8	1.3 ～ 6.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ13-A[13,16,20,22,25,28,30,32,35] P[1.9-8.8/0.01] W[1.9-8.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	13	-	13 ～ 35	-	-	1.9 ～ 8.8	1.9 ～ 8.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ13-B[13,16,20,22,25,28,30,32,35] P[1.9-8.8/0.01] W[1.9-8.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	13	-	-	13 ～ 35	-	1.9 ～ 8.8	1.9 ～ 8.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ13-S[13,16,20,22,25,28,30,32,35] P[1.9-8.8/0.01] W[1.9-8.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	13	13 ～ 35	-	-	-	1.9 ～ 8.8	1.9 ～ 8.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目
ANJ16-A[20,22,25,28,30,32,35] P[1.9-10.8/0.01] W[1.9-10.8/0.01]-CS[1-20/1] XSC-MM[0.15-10/0.01]	欠楕円形	16	-	20 ～ 35	-	-	1.9 ～ 10.8	1.9 ～ 10.8	-	0.15 ～ 10	1 ～ 20	10	1個	-( - )	8日目

詳細情報

基本情報

基本情報

ダイの逃し部がテーパとなったタイプのDAYTONノック止めボタンダイです。刃先内面にカス上がり対策用の溝加工を施しています。特に指示がない場合、X43相当のノックピン周り止めがつきます。他の種類の廻り止めを希望される場合は追加工でご指示ください。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
