廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

火炎焼入れ用のDAYTONノック止めボタンダイです。焼き入れ無しの状態で出荷し...

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

型番

未確定859件の候補があります。

Loading...

商品情報

外形図・製品仕様

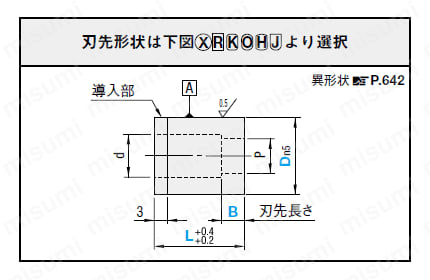

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 外形図1

P.642

シャンク径
D公差		材質
硬度		型式
Type刃先形状
Dn5SX 105V
焼入無し		AD_T

廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105 製品仕様

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 外形図2
廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 外形図3

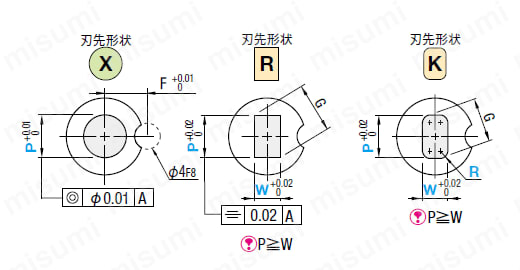

廻り止め指示なしでX41がつきます。

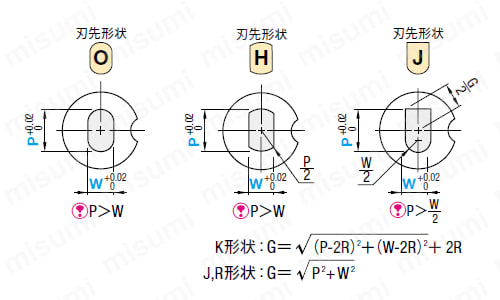

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
φ4ノックピン（廻り止めX41-ANG0）が標準です。
φ3、φ6ノックピン廻り止めへの変更も対応します。

規格表

型式B
刃先長さ		L指定0.01mm単位d
最大逃げ

廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105 規格表

廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105 規格表

廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105 規格表

Type刃先形状タイプDSAmin. P max.P・W min.P・G max.R
AD

廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105 規格表

T135825283032351.507.202.007.20

廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105 規格表

8.0
165825283032355.008.802.408.809.5
2051225283032357.0011.003.2011.0012.0
25612252830323511.0016.504.8016.5017.5
32812252830323513.0020.005.5020.0021.0
38812252830323516.0026.006.4026.0027.0
40812252830323516.0026.006.4026.0027.0
45812252830323519.0035.008.0035.0036.0
50812252830323522.0040.009.0040.0041.0
56812252830323525.0045.0010.0045.0046.0

注文時、刃先長さを必ずご指定ください。

注文例

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 注文例

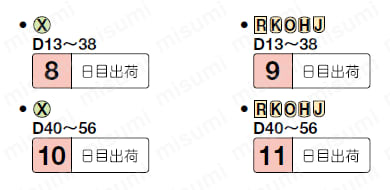

出荷日

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 出荷日

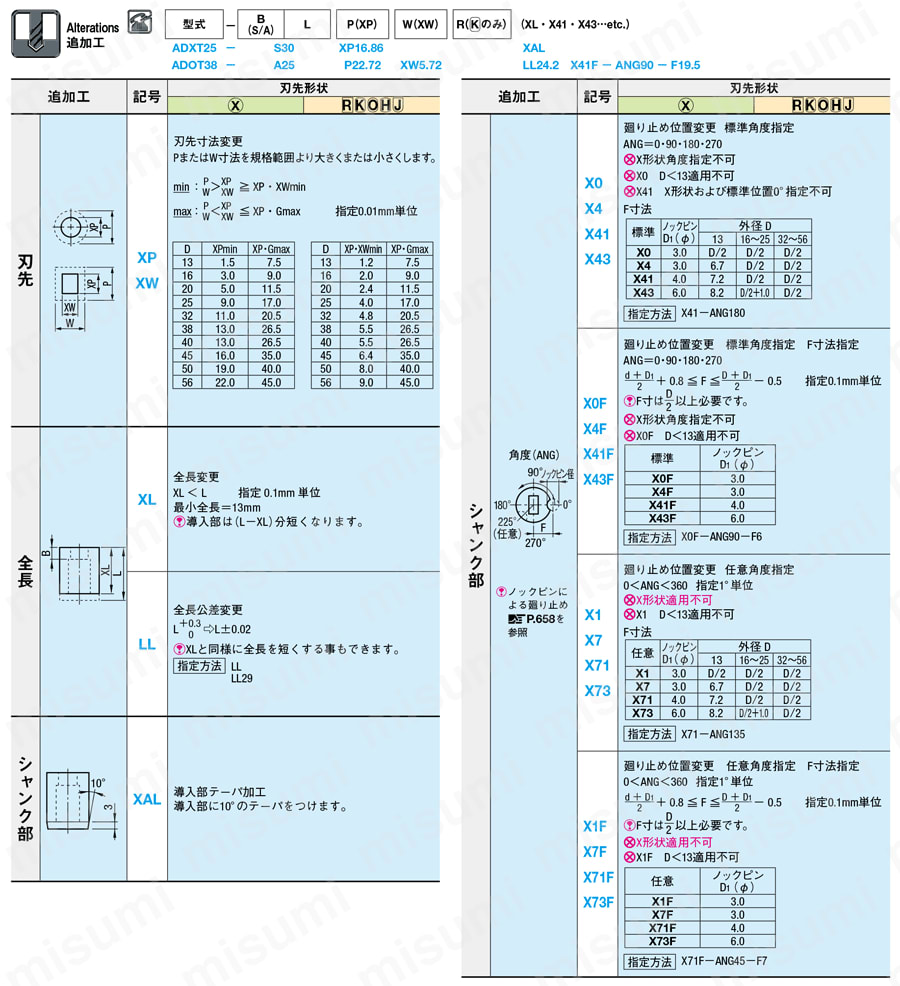

追加工

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 追加工

P.658

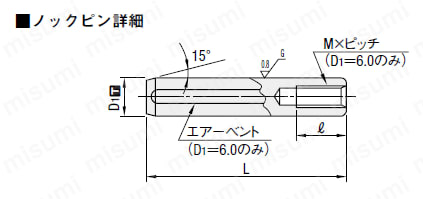

廻り止めノックピンタイプフレームハードボタンダイ 材質SX　105 ノックピン詳細

材質：SUJ2

D1TコードLM×ピッチ×lH 硬度
3.0m5X0／X0FX1／X1F20-55HRC～
3.0X4／X4FX7／X7F20-55HRC～
4.0X41／X41FX71／X71F16-55HRC～
6.0m6X43／X43FX73／X73F20M4×0.7×845～55HRC

関連情報

■特長

このボタンダイは熱処理を施していないため、追加工が容易です。鋳物ベースに組み込み後、形状加工をベースと同時に行う場合などに適しています。
加工後、火炎焼き入れを行えば、表面硬化層が63～64HRCとなるため、高い耐摩耗性が得られます。
刃先寸法は、火炎焼き入れ前の寸法です。焼き入れ状況によっては、若干の寸法変化がでる可能性もありますのでご留意ください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 15
  8. 次へ
型番
刃先形状
