廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

廻り止めフラットタイプ/ノックピンタイプ/Mタイプのフォームボタンダイです。材...

詳細情報を確認する

型番

未確定79件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図・製品仕様

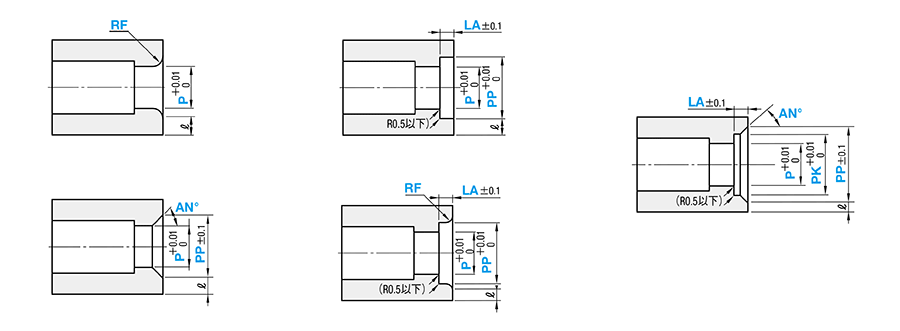

刃先形状は下図W910～W933より選択

[ ! ]外形図に掲載されている形状は一例です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Dn5SKD11相当
60～63HRC		ADWM
刃先形状
W910 0.3≦RF≦3.0
B-RF≧2 W930 LA≦B-2
P＜PP W923 W920 AN=15・20・30・45 B-(PP-P)/2tanAN≧2 W933 0.3≦RF≦3.0
LA≦B-2
P＜PP AN=15・20・30・45 P＜PK＜PP
LA≦B-2
LA≧(PP-PK)/2tanAN+2
加工限度・指定単位
  • RF…0.2≦RF≦10[ T ]RF±0.1
    指定0.1mm単位
  • AN…1°≦AN≦89°[ T ]AN±30'
    指定1単位
  • LA…LA≧2[ T ]LA±0.1
    指定0.1mm単位
  • PP…指定0.01mm
  • PK…指定0.01mm [ T ]PK+0.01/0
  • l min=0.5mm
廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ 外形図03

[ ! ]刃先端面の平坦部は0.5mm以上必要です。
廻り止めを指定する場合はご注意ください。

規格表

型式B
刃先長さ
先端長さ		L刃先形状P minP maxd
最大逃げ
TypeDSAB
ADWN106 10162022252830323540W910
W920
W923
W930
W933		2.00
3.00		6.006.40
138 101620222528303235403.008.008.40
168 101620222528303235405.0010.0010.60
208 121620222528303235407.0012.0012.60
228 121620222528303235408.5014.0014.60
258 1216202225283032354010.0016.0016.60
32810151620222528303235 15.0020.0020.60
388101516202225 30 35 19.0026.0026.60
4581420 202225 30 35 25.0035.0036.00
5081420 202225 30 35 33.0040.0041.00
5681420 202225 30 35 38.0045.0046.00

[ ! ]注文時、先端長さを必ずご指定ください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

注文例

型式-B
(S/A/B)		   L    刃先形状 P PK PP RL・RS・RP・RF A・AN・AP LA
ADWM32-A30 W920 P16.0   PP18.0   AN45
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

 3 日目出荷
急ストークA

追加工

型式-B
(S/A/B)		   L    刃先形状 P(XP) PK PP RL・RS・RP・RF A・AN・AP LA(XP・X41…etc.)
ADWM32-A30 W920 P18.00   PP21.0   AN45  XDT―fs X80
追加工記号詳細
刃先XP刃先寸法変更
P寸法を規格範囲より大きくまたは小さくします。
min ：P＞XP≧XPmin
max ：P＜XP≦XPmax　　　指定0.01mm単位
DXPminXPmax
102.06.2
132.08.2
163.010.2
205.012.2
227.014.2
259.016.2
DXPminXPmax
3211.020.2
3813.026.2
4516.035.2
5019.040.2
5622.045.2
全長XL全長変更
XL＜L 　　指定0.1mm単位　　最小全長＝13mm
[ ! ]導入部は(L－XL)分短くなります。
LL
全長公差変更　　L＋0.3⇒L±0.02
  0
[ ! ]XLと同様に全長を短くする事もできます。
指定方法LL
LL29
シャンク部XAL導入部テーパ加工
導入部に10°のテーパをつけます。
XDT
— j6		シャンク径公差指定　公差 j6
[ ! ]D32以上に適用
[ ! ]出荷日お問い合わせ
XDT
—fs
シャンク径公差指定　公差＋0.012
＋0.005
[ ! ]出荷日お問い合わせ
追加工記号詳細
シャンク部

[ ! ]詳細は
      >>こちら を
      参照

X20
X80
廻り止め一面加工　標準指定
[ NG ]ノックピンタイプ適用不可

F寸法
外径DF
104.0
135.5
167.0
208.5
229.5
2511.0
3214.0
3817.0
4520.5
5023.0
5626.0
X3廻り止め平行加工(二面)　標準指定
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]廻り止めは下部につきます。
[ NG ]ノックピンタイプ適用不可
[ ! ]X20・X80追加工の記載内の表にご注意ください


X24
～
X89		追加フラット加工　　標準指定
DP≦D−d－0.8
2
[ ! ]X89で加工長さが全長の場合
      LG＝L(全長)とご指定ください。
[ ! ]X89：出荷日＋1日
[ NG ]ノックピンタイプ適用不可
[ NG ]X81～84　D＜13適用不可
[ NG ]X85～88　D＜20適用不可
[ NG ]X89ストーク適用不可



指定方法
X89－DP4.0－LG20
標準深さ長さ
X241.0全長
X811.513
X821.516
X831.520
X841.5全長
X852.513
X862.516
X872.520
X882.5全長
X89寸法指定
　 　

>> P.658

型番リスト
