DAYTON

DAYTON

廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

廻り止めフラットタイプ/Mタイプのヘッド付きフォームボタンダイです。材質はダイ...

詳細情報を確認する

型番

未確定160件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図・製品仕様

刃先形状は下図W910～W933より選択

[ ! ]外形図に掲載されている形状は一例です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Dn5SKD11相当
60～63HRC		AHWM

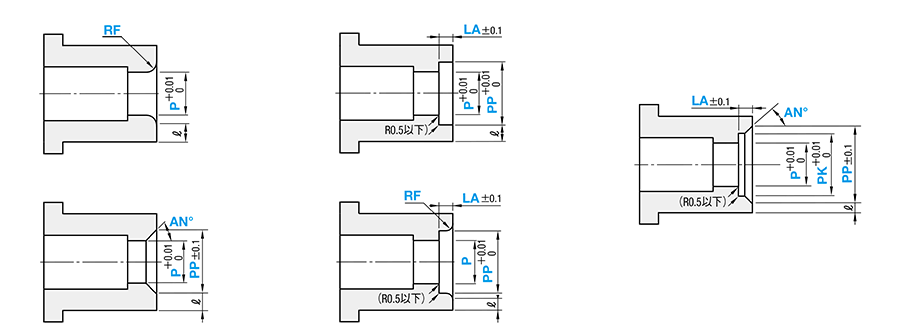

刃先形状
W910 0.3≦RF≦3.0
B-RF≧2 W930 LA≦B-2
P＜PP W923 W920 AN=15・20・30・45
B-(PP-P)/2tanAN≧2 W933 0.3≦RF≦3.0
LA≦B-2
P＜PP AN=15・20・30・45 P＜PK＜PP
LA≦B-2
LA≧(PP-PK)/2tanAN+2
加工限度・指定単位
  • RF…0.2≦RF≦10[ T ]RF±0.1
    指定0.1mm単位
  • AN…1°≦AN≦89°[ T ]AN±30'
    指定1単位
  • LA…LA≧2[ T ]LA±0.1
    指定0.1mm単位
  • PP…指定0.01mm
  • PK…指定0.01mm [ T ]PK+0.01/0
  • l min=0.5mm
廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ 外形図03

規格表

型式L刃先形状P min.P max.B
刃先長さ		d
最大逃げ
TypeD
AHWM10162022252830323540W910
W920
W923
W930
W933		2.006.0066.40
131620222528303235403.008.0088.40
161620222528303235405.0010.00810.60
201620222528303235407.0012.00812.60
221620222528303235408.5014.00814.60
2516202225283032354010.0016.00816.60
321620222528303235 15.0020.00820.60
3816202225 30 35 19.0026.00826.60
45 202225 30 35 25.0035.00836.00
50 202225 30 35 33.0040.00841.00
56 202225 30 35 38.0045.00846.00

[ ! ]注文時、先端長さを必ずご指定ください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

注文例

型式-   L    刃先形状 P PK PP RL・RS・RP・RF A・AN・AP LA
AHWM20-25 W930 P10.00   PP14.0     LA4.0
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

 3 日目出荷
急ストークA

追加工

型式-   L    刃先形状 P(XP) PK PP RL・RS・RP・RF A・AN・AP LA(XL・XJ…etc.)
AHWM25-35 W930 XP9.52   PP16.00     LA5.0X2
追加工記号詳細
刃先XP刃先寸法変更
P寸法を規格範囲より大きくまたは小さくします。
min ：P＞XP≧XPmin
max ：P＜XP≦XPmax　　　指定0.01mm単位
DXPminXPmax
102.06.2
132.08.2
163.010.2
205.012.2
227.014.2
259.016.2
DXPminXPmax
3211.020.2
3813.026.2
4516.035.2
5019.040.2
5622.045.2
全長XL全長変更
XL＜L 　　指定0.1mm単位　　最小全長＝13mm
[ ! ]導入部は(L－XL)分短くなります。
LL
全長公差変更　　L＋0.3⇒L±0.02
  0
[ ! ]XLと同様に全長を短くする事もできます。
指定方法LL
LL29
ツバ部XTツバ厚変更
3.0≦XT＜5.0
指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5−XT)分短くなります。XL併用の場合、
     全長はXLと同じです。
TTツバ厚公差指定　公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法TT
TT4.0
XHツバ径変更
D≦XH＜D＋3　指定0.1mm単位
[ ! ]XH=Dのとき 公差 D　0
－0.03
指定方法 XH9.0
追加工記号詳細
ツバ部

[ ! ]詳細は
      >>こちら を
      参照

X2
ツバ部廻り止め一面加工
 [ ! ]追加費用はかかりません。
[ ! ]F=D
2
X3
ツバ部廻り止め平行加工(二面)
 [ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
シャンク部
[ ! ]ノックピンに
よる廻り止め
>>こちら を
参照
X4 廻り止め追加
[ ! ]F=D+1.5
2
指定方法 X4

>> P.658
>> P.658


■ノックピン詳細

[ M ]材質：SUJ2

D1コードL[ H ]硬度
3.0X42055HRC～

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
刃先形状
D（シャンク径）(mm)
先端形状
Ｌ （全長）(mm)
Ｐ （刃先寸法）(mm)
ＸＰ （刃先寸法）(mm)
ＰＫ （先端形状寸法）(mm)
ＰＰ （先端形状寸法）(mm)
ＲＦ （先端形状寸法）(mm)
ＡＮ （先端角度）(°)
ＬＡ （長さ寸法）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
W910
10
W910
16 ～ 40
2 ～ 6
-
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
10
W910
16 ～ 40
-
6.01 ～ 6.2
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W920
10
W920
16 ～ 40
2 ～ 6
-
-
2.01 ～ 9
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
10
W920
16 ～ 40
-
6.01 ～ 6.2
-
2.01 ～ 9
-
15 ～ 45
-
10

1個

-( - )

3日目

W923
10
W923
16 ～ 40
2 ～ 6
-
2.01 ～ 8.99
2.02 ～ 9
-
15 ～ 45
2 ～ 4
10

1個

-( - )

3日目

W923
10
W923
16 ～ 40
-
6.01 ～ 6.2
2.01 ～ 8.99
2.02 ～ 9
-
15 ～ 45
2 ～ 4
10

1個

-( - )

3日目

W930
10
W930
16 ～ 40
2 ～ 6
-
-
2.01 ～ 9
-
-
2 ～ 4
10

1個

-( - )

3日目

W930
10
W930
16 ～ 40
-
6.01 ～ 6.2
-
2.01 ～ 9
-
-
2 ～ 4
10

1個

-( - )

3日目

W933
10
W933
16 ～ 40
2 ～ 6
-
-
2.01 ～ 8.4
0.3 ～ 3
-
2 ～ 4
10

1個

-( - )

3日目

W933
10
W933
16 ～ 40
-
6.01 ～ 6.2
-
2.01 ～ 8.4
0.3 ～ 3
-
2 ～ 4
10

1個

-( - )

3日目

W910
13
W910
16 ～ 40
3 ～ 8
-
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
13
W910
16 ～ 40
-
2 ～ 2.99
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
13
W910
16 ～ 40
-
8.01 ～ 8.2
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W920
13
W920
16 ～ 40
3 ～ 8
-
-
2.01 ～ 12
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
13
W920
16 ～ 40
-
2 ～ 2.99
-
2.01 ～ 12
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
13
W920
16 ～ 40
-
8.01 ～ 8.2
-
2.01 ～ 12
-
15 ～ 45
-
10

1個

-( - )

3日目

W923
13
W923
16 ～ 40
3 ～ 8
-
2.01 ～ 11.99
2.02 ～ 12
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W923
13
W923
16 ～ 40
-
2 ～ 2.99
2.01 ～ 11.99
2.02 ～ 12
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W923
13
W923
16 ～ 40
-
8.01 ～ 8.2
2.01 ～ 11.99
2.02 ～ 12
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W930
13
W930
16 ～ 40
3 ～ 8
-
-
2.01 ～ 12
-
-
2 ～ 6
10

1個

-( - )

3日目

W930
13
W930
16 ～ 40
-
2 ～ 2.99
-
2.01 ～ 12
-
-
2 ～ 6
10

1個

-( - )

3日目

W930
13
W930
16 ～ 40
-
8.01 ～ 8.2
-
2.01 ～ 12
-
-
2 ～ 6
10

1個

-( - )

3日目

W933
13
W933
16 ～ 40
3 ～ 8
-
-
2.01 ～ 11.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W933
13
W933
16 ～ 40
-
2 ～ 2.99
-
2.01 ～ 11.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W933
13
W933
16 ～ 40
-
8.01 ～ 8.2
-
2.01 ～ 11.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W910
16
W910
16 ～ 40
5 ～ 10
-
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
16
W910
16 ～ 40
-
3 ～ 4.99
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
16
W910
16 ～ 40
-
10.01 ～ 10.2
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W920
16
W920
16 ～ 40
5 ～ 10
-
-
3.01 ～ 15
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
16
W920
16 ～ 40
-
3 ～ 4.99
-
3.01 ～ 15
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
16
W920
16 ～ 40
-
10.01 ～ 10.2
-
3.01 ～ 15
-
15 ～ 45
-
10

1個

-( - )

3日目

W923
16
W923
16 ～ 40
5 ～ 10
-
3.01 ～ 14.99
3.02 ～ 15
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W923
16
W923
16 ～ 40
-
3 ～ 4.99
3.01 ～ 14.99
3.02 ～ 15
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W923
16
W923
16 ～ 40
-
10.01 ～ 10.2
3.01 ～ 14.99
3.02 ～ 15
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W930
16
W930
16 ～ 40
5 ～ 10
-
-
3.01 ～ 15
-
-
2 ～ 6
10

1個

-( - )

3日目

W930
16
W930
16 ～ 40
-
3 ～ 4.99
-
3.01 ～ 15
-
-
2 ～ 6
10

1個

-( - )

3日目

W930
16
W930
16 ～ 40
-
10.01 ～ 10.2
-
3.01 ～ 15
-
-
2 ～ 6
10

1個

-( - )

3日目

W933
16
W933
16 ～ 40
5 ～ 10
-
-
3.01 ～ 14.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W933
16
W933
16 ～ 40
-
3 ～ 4.99
-
3.01 ～ 14.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W933
16
W933
16 ～ 40
-
10.01 ～ 10.2
-
3.01 ～ 14.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W910
20
W910
16 ～ 40
7 ～ 12
-
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
20
W910
16 ～ 40
-
5 ～ 6.99
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
20
W910
16 ～ 40
-
12.01 ～ 12.2
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W920
20
W920
16 ～ 40
7 ～ 12
-
-
5.01 ～ 19
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
20
W920
16 ～ 40
-
5 ～ 6.99
-
5.01 ～ 19
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
20
W920
16 ～ 40
-
12.01 ～ 12.2
-
5.01 ～ 19
-
15 ～ 45
-
10

1個

-( - )

3日目

W923
20
W923
16 ～ 40
7 ～ 12
-
5.01 ～ 18.99
5.02 ～ 19
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W923
20
W923
16 ～ 40
-
5 ～ 6.99
5.01 ～ 18.99
5.02 ～ 19
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W923
20
W923
16 ～ 40
-
12.01 ～ 12.2
5.01 ～ 18.99
5.02 ～ 19
-
15 ～ 45
2 ～ 6
10

1個

-( - )

3日目

W930
20
W930
16 ～ 40
7 ～ 12
-
-
5.01 ～ 19
-
-
2 ～ 6
10

1個

-( - )

3日目

W930
20
W930
16 ～ 40
-
5 ～ 6.99
-
5.01 ～ 19
-
-
2 ～ 6
10

1個

-( - )

3日目

W930
20
W930
16 ～ 40
-
12.01 ～ 12.2
-
5.01 ～ 19
-
-
2 ～ 6
10

1個

-( - )

3日目

W933
20
W933
16 ～ 40
7 ～ 12
-
-
5.01 ～ 18.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W933
20
W933
16 ～ 40
-
5 ～ 6.99
-
5.01 ～ 18.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W933
20
W933
16 ～ 40
-
12.01 ～ 12.2
-
5.01 ～ 18.4
0.3 ～ 3
-
2 ～ 6
10

1個

-( - )

3日目

W910
22
W910
16 ～ 40
8.5 ～ 14
-
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
22
W910
16 ～ 40
-
7 ～ 8.49
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W910
22
W910
16 ～ 40
-
14.01 ～ 14.2
-
-
0.3 ～ 3
-
-
10

1個

-( - )

3日目

W920
22
W920
16 ～ 40
8.5 ～ 14
-
-
7.01 ～ 21
-
15 ～ 45
-
10

1個

-( - )

3日目

W920
22
W920
16 ～ 40
-
7 ～ 8.49
-
7.01 ～ 21
-
15 ～ 45
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

廻り止めフラットタイプ/Mタイプのヘッド付きフォームボタンダイです。材質はダイス鋼です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

    廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

    廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

      廻り止めノックピンタイプ/フラットタイプ フォームボタンダイ

      廻り止めノックピンタイプ/フラットタイプ フォームボタンダイ

        絞りダイ

        絞りダイ

          フリーサイズ絞りダイ－Al-Cr系コーティング－

          フリーサイズ絞りダイ－Al-Cr系コーティング－

            絞りダイ－Al-Cr系コーティング－

            絞りダイ－Al-Cr系コーティング－

              絞りダイ　スチール

              絞りダイ　スチール

                絞りダイ　超硬

                絞りダイ　超硬

                  カス上がり対策ボタンダイ　－ツバ付・レギュラータイプ－　-ノーマル・α処理®-

                  カス上がり対策ボタンダイ　－ツバ付・レギュラータイプ－　-ノーマル・α処理®-
                    メーカー DAYTON DAYTON DAYTON ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                    通常価格 - - - - - - - - -
                    通常出荷日 3日目   3日目   3日目   3日目   13日目   8日目   3日目   8日目   2日目～
                    外形状 ヘッド付 ストレート ストレート - - - - - -
                    材質 SKD11相当 SKD11相当 SKD11相当 SKD11相当 粉末ハイス鋼 - - - -

                    廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイのレビュー

                    この商品のレビューはありません レビューを書く

                    絞りダイ（10形状）カテゴリの売れ筋ランキング

                    通常価格、通常出荷日が表示と異なる場合がございます

                    技術サポート窓口

                    プレス金型部品技術窓口

                    商品の仕様・技術のお問い合わせ

                    Webお問い合わせフォーム

                    営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                    ※お問い合わせフォームは24時間受付しております。

                    ※お問い合わせにはお客様コードが必要です。

                    閉じる

                    型番が確定しました

                    ご利用にあたって

                    ミスミについて

                    お問い合わせ

                    商品の仕様・技術

                    Webお問い合わせフォーム

                    24時間受付

                    ご注文・お取り引き

                    Webお問い合わせフォーム

                    24時間受付・要ログイン

                    0120-343-066

                    9:00～18:00（日曜日・年末年始は除く）

                    お客様との通話は、サービス品質向上のため一部録音させていただいております。

                    各種調査（環境・品質等）

                    Webお問い合わせフォーム

                    24時間受付・要ログイン

                    その他のお問い合わせ

                    お問い合わせ窓口はこちら

                    モバイルサイトに切替

                    Copyright © MISUMI Corporation All Rights Reserved.
