画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

DAYTON

落下防止ウレタンセットユニットウレタンツバ部ストレートタイプ

Name: 落下防止ウレタンセットユニット ウレタンツバ部ストレートタイプ
Brand: DAYTON
SKU: 250000002706
Rating: 4 (1 reviews)

当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 380円～ 3,770円

税込価格: 418円～ 4,147円

ウレタンツバ部ストレートタイプの落下防止ウレタンセットユニットです。

詳細情報を確認する

型番

未確定102件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

外形図・製品仕様

■構成部品
（1）バッキングプレート
（2）リテイニングプレート
（3）CB8-20 M8×20 1本
（4）ウレタンストリッパー

適用	型式	構成部品
適用	型式	（1）	（2）	（3）	（4）
バッキングプレート（単品）	UBP	○
リテイニングプレート（単品）	URP		○
六角穴付ボルト（1本）	CB8-20			○
ウレタンストリッパー（単品）	UHM				○
コンプリートセット（セット品）	748_ _ _	○	○	○
オールインワンセット（セット品）	UAP	○	○	○	○

UBP ①バッキングプレートURP ②リテイニングプレート

UHM ④ウレタンストリッパー硬度A90
推奨最大タワミ：全長の15％

■ 適用リテーナー

・ART	・ARTS	・ARTST	…>> P.326
・SRT	・SRTS	・SRTSH	…>> P.327
・JRT	・JRTS	・JRTST	…>> P.328
・DRT	・DRTS		…>> P.329
・DRTM	・DRTSM		…>> P.330
・JRTF	・JRTFS		…>> P.335
・ARTF	・ARTFS		…>> P.336
・DRTT	・DRTTS		…>> P.337
・DRTF	・DRTFS		…>> P.338
・BRTL			…>> P.568
・BRTBL			…>> P.569
・BRT			…>> P.570
・BRTB			…>> P.571
・CRT			…>> P.573

規格表

■単品

（1）バッキングプレート

型式		R	U	W
Type	D	R	U	W
UBP	10	13.0	29.0	50.0
	13	15.5	32.0	55.5
	16	18.0	34.0	60.0
	20	20.5	36.0	64.5
	25	24.0	40.6	71.0
	32	31.0	42.0	81.0
	38	36.0	46.0	90.0
	40	36.0	46.0	90.0

（2）リテイニングプレート

型式		d	d₁	W
Type	No.	d	d₁	W
URP	10	19	22	50.0
	13	24	27	55.5
	16	29	32	60.0
	20	34	37	64.5
	25	41	44	71.0
	32	51	56	81.0
	38	61	66	90.0
	40	61	66	90.0

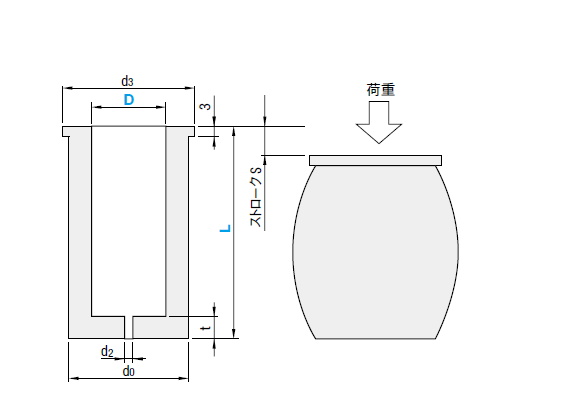

（4）ウレタンストリッパー

型式		L	d₀	d₃	t	d₂
Type	D	L	d₀	d₃	t	d₂
UHM	10	43	18	21	6	1.6
		47
		52
		58
		63
		67
		72
	13	43	23	26		3.0
		47
		52
		58
		63
		67
		72
	16	43	28	31
		47
		52
		58
		63
		67
		72
	20	43	33	36	7
		47
		52
		63
		72
	25	43	40	43
		52
		63
		72
	32	43	50	55
		52
		63
		72
	38	52	60	65	8
	38	72
	40	43
		52
		63

*荷重（kgf）=荷重（N）×0.101972

■セット品

（1）+（2）+（3）コンプリートセット

型式	（1）バッキングプレート	（2）リテイニングプレート	（3）六角穴付ボルト 1本
748579	UBP10	URP10	CB8-20
748587	UBP13	URP13
748595	UBP16	URP16
748609	UBP20	URP20
748617	UBP25	URP25
748625	UBP32	URP32
748633	UBP38	URP38
748641	UBP40	URP40

（1）+（2）+（3）+（4）オールインワンセット

型式		L	（1）バッキングプレート	（2）リテイニングプレート	（3）六角穴付ボルト 1本	（4）ウレタンストリッパー
Type	D	L	（1）バッキングプレート	（2）リテイニングプレート	（3）六角穴付ボルト 1本	（4）ウレタンストリッパー
UAP	10	43	UBP10	URP10	CB8-20	UHM10-43
		47				UHM10-47
		52				UHM10-52
		58				UHM10-58
		63				UHM10-63
		67				UHM10-67
		72				UHM10-72
	13	43	UBP13	URP13		UHM13-43
		47				UHM13-47
		52				UHM13-52
		58				UHM13-58
		63				UHM13-63
		67				UHM13-67
		72				UHM13-72
	16	43	UBP16	URP16		UHM16-43
		47				UHM16-47
		52				UHM16-52
		58				UHM16-58
		63				UHM16-63
		67				UHM16-67
		72				UHM16-72
	20	43	UBP20	URP20		UHM20-43
		47				UHM20-47
		52				UHM20-52
		63				UHM20-63
		72				UHM20-72
	25	43	UBP25	URP25		UHM25-43
		52				UHM25-52
		63				UHM25-63
		72				UHM25-72
	32	43	UBP32	URP32		UHM32-43
		52				UHM32-52
		63				UHM32-63
		72				UHM32-72
	38	52	UBP38	URP38		UHM38-52
	38	72	UBP38	URP38		UHM38-72
	40	43	UBP40	URP40		UHM40-43
		52				UHM40-52
		63				UHM40-63

注文例

型式	－	L
UBP10			（①）
URP13			（②）
UHM16	－	52	（④）
748625			（①+②+③）
UAP13	－	43	（①+②+③+④）

出荷日

在庫品

絞り込み条件：3 項目の仕様が未選択です

仕様

解除
- ウレタンストリッパー
- オールインワンセット
- コンプリートセット
- バッキングプレート
- リテイニングプレート
D(適応パンチ径)(mm)

解除
- 10
- 13
- 16
- 20
- 25
- 32
- 38
- 40
すべての候補を見る（8件）閉じる
L(全長)(mm)

解除
- 43
- 47
- 52
- 58
- 63
- 67
- 72
すべての候補を見る（7件）閉じる
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	仕様	D(適応パンチ径)(mm)	L(全長)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

748579	コンプリートセット	10	-	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
748587	コンプリートセット	13	-	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
748595	コンプリートセット	16	-	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
748609	コンプリートセット	20	-	10	1個	1,120円( 1,232円 )	在庫品1日目当日出荷可能
748617	コンプリートセット	25	-	10	1個	1,120円( 1,232円 )	在庫品1日目当日出荷可能
748625	コンプリートセット	32	-	10	1個	1,120円( 1,232円 )	在庫品1日目当日出荷可能
748633	コンプリートセット	38	-	10	1個	1,390円( 1,529円 )	在庫品1日目当日出荷可能
748641	コンプリートセット	40	-	10	1個	1,390円( 1,529円 )	在庫品1日目当日出荷可能
UAP10-43	オールインワンセット	10	43	10	1個	1,240円( 1,364円 )	在庫品1日目当日出荷可能
UAP10-47	オールインワンセット	10	47	10	1個	1,240円( 1,364円 )	在庫品1日目当日出荷可能
UAP10-52	オールインワンセット	10	52	10	1個	1,240円( 1,364円 )	在庫品1日目当日出荷可能
UAP10-58	オールインワンセット	10	58	10	1個	1,270円( 1,397円 )	在庫品1日目当日出荷可能
UAP10-63	オールインワンセット	10	63	10	1個	1,270円( 1,397円 )	在庫品1日目当日出荷可能
UAP10-67	オールインワンセット	10	67	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
UAP10-72	オールインワンセット	10	72	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
UAP13-43	オールインワンセット	13	43	10	1個	1,270円( 1,397円 )	在庫品1日目当日出荷可能
UAP13-47	オールインワンセット	13	47	10	1個	1,270円( 1,397円 )	在庫品1日目当日出荷可能
UAP13-52	オールインワンセット	13	52	10	1個	1,270円( 1,397円 )	在庫品1日目当日出荷可能
UAP13-58	オールインワンセット	13	58	10	1個	1,290円( 1,419円 )	在庫品1日目当日出荷可能
UAP13-63	オールインワンセット	13	63	10	1個	1,290円( 1,419円 )	在庫品1日目当日出荷可能
UAP13-67	オールインワンセット	13	67	10	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
UAP13-72	オールインワンセット	13	72	10	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
UAP16-43	オールインワンセット	16	43	10	1個	1,290円( 1,419円 )	在庫品1日目当日出荷可能
UAP16-47	オールインワンセット	16	47	10	1個	1,290円( 1,419円 )	在庫品1日目当日出荷可能
UAP16-52	オールインワンセット	16	52	10	1個	1,290円( 1,419円 )	在庫品1日目当日出荷可能
UAP16-58	オールインワンセット	16	58	10	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
UAP16-63	オールインワンセット	16	63	10	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
UAP16-67	オールインワンセット	16	67	10	1個	1,490円( 1,639円 )	在庫品1日目当日出荷可能
UAP16-72	オールインワンセット	16	72	10	1個	1,490円( 1,639円 )	在庫品1日目当日出荷可能
UAP20-43	オールインワンセット	20	43	10	1個	1,600円( 1,760円 )	在庫品1日目当日出荷可能
UAP20-47	オールインワンセット	20	47	10	1個	1,600円( 1,760円 )	在庫品1日目当日出荷可能
UAP20-52	オールインワンセット	20	52	10	1個	1,600円( 1,760円 )	在庫品1日目当日出荷可能
UAP20-63	オールインワンセット	20	63	10	1個	1,710円( 1,881円 )	在庫品1日目当日出荷可能
UAP20-72	オールインワンセット	20	72	10	1個	1,820円( 2,002円 )	在庫品1日目当日出荷可能
UAP25-43	オールインワンセット	25	43	10	1個	2,240円( 2,464円 )	在庫品1日目当日出荷可能
UAP25-52	オールインワンセット	25	52	10	1個	2,240円( 2,464円 )	在庫品1日目当日出荷可能
UAP25-63	オールインワンセット	25	63	10	1個	2,370円( 2,607円 )	在庫品1日目当日出荷可能
UAP25-72	オールインワンセット	25	72	10	1個	2,440円( 2,684円 )	在庫品1日目当日出荷可能
UAP32-43	オールインワンセット	32	43	10	1個	2,610円( 2,871円 )	在庫品1日目当日出荷可能
UAP32-52	オールインワンセット	32	52	10	1個	2,640円( 2,904円 )	在庫品1日目当日出荷可能
UAP32-63	オールインワンセット	32	63	10	1個	2,770円( 3,047円 )	在庫品1日目当日出荷可能
UAP32-72	オールインワンセット	32	72	10	1個	2,970円( 3,267円 )	在庫品1日目当日出荷可能
UAP38-52	オールインワンセット	38	52	10	1個	3,300円( 3,630円 )	在庫品1日目当日出荷可能
UAP38-72	オールインワンセット	38	72	10	1個	3,370円( 3,707円 )	在庫品1日目当日出荷可能
UAP40-43	オールインワンセット	40	43	10	1個	3,630円( 3,993円 )	在庫品1日目当日出荷可能
UAP40-52	オールインワンセット	40	52	10	1個	3,700円( 4,070円 )	在庫品1日目当日出荷可能
UAP40-63	オールインワンセット	40	63	10	1個	3,770円( 4,147円 )	在庫品1日目当日出荷可能
UBP10	バッキングプレート	10	-	10	1個	400円( 440円 )	在庫品1日目当日出荷可能
UBP13	バッキングプレート	13	-	10	1個	400円( 440円 )	在庫品1日目当日出荷可能
UBP16	バッキングプレート	16	-	10	1個	400円( 440円 )	在庫品1日目当日出荷可能
UBP20	バッキングプレート	20	-	10	1個	530円( 583円 )	在庫品1日目当日出荷可能
UBP25	バッキングプレート	25	-	10	1個	530円( 583円 )	在庫品1日目当日出荷可能
UBP32	バッキングプレート	32	-	10	1個	530円( 583円 )	在庫品1日目当日出荷可能
UBP38	バッキングプレート	38	-	10	1個	660円( 726円 )	在庫品1日目当日出荷可能
UBP40	バッキングプレート	40	-	10	1個	660円( 726円 )	在庫品1日目当日出荷可能
UHM10-43	ウレタンストリッパー	10	43	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
UHM10-47	ウレタンストリッパー	10	47	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
UHM10-52	ウレタンストリッパー	10	52	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
UHM10-58	ウレタンストリッパー	10	58	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
UHM10-63	ウレタンストリッパー	10	63	10	1個	410円( 451円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ウレタンツバ部ストレートタイプの落下防止ウレタンセットユニットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
