落下防止ウレタンセットユニット 二層ウレタンタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

DAYTON

DAYTON

落下防止ウレタンセットユニット 二層ウレタンタイプ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,530円 ～ 7,460円
税込価格
1,683円 ～ 8,206円

二層ウレタンタイプの落下防止ウレタンセットユニットとなります。

詳細情報を確認する

型番

未確定58件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

外形図・製品仕様

落下防止ウレタンセットユニット 二層ウレタンタイプ 外形図01

■構成部品
（1）バッキングプレート
（2）リテイニングプレート
（3）CB8-20 1本
（4）ウレタンストリッパー

適用型式構成部品
（1）（2）（3）（4）
バッキングプレート（単品）UBP○
リテイニングプレート（単品）URP ○
六角穴付ボルト（1本）CB8-20  ○
ウレタンストリッパー（単品）UHS   ○
コンプリートセット（セット品）748_ _ _○○○
オールインワンセット（セット品）UAS○○○○

●●●:関連画像UBP ①バッキングプレートURP ②リテイニングプレート
UHS ④ウレタンストリッパー硬度A95 先端部硬度75D
推奨最大タワミ：全長の15％

[ ! ]ウレタンストリッパーUHSは2層のウレタンで構成されています。
黒色先端部は丈夫かつ弾力性があり、金属パネルの表面を傷つけません。
先端部の形状加工も容易です。
先端部以外はたわみやすいウレタンが使われています。

■適用リテーナー

・ART・ARTS・ARTST…>> P.326
・SRT・SRTS・SRTSH…>> P.327
・JRT・JRTS・JRTST…>> P.328
・JRTF・JRTFS …>> P.335
・BRTL  …>> P.568
・BRTBL  …>> P.569
・BRT  …>> P.570
・BRTB  …>> P.571
・CRT  …>> P.573

規格表

■単品

（1）バッキングプレート
型式RUW
TypeD
UBP1013.029.050.0
1315.532.055.5
1618.034.060.0
2020.536.064.5
2524.040.671.0
3231.042.081.0
3836.046.090.0
4036.046.090.0
（2）リテイニングプレート
型式dd1W
TypeNo.
URP10192250.0
13242755.5
16293260.0
20343764.5
25414471.0
32515681.0
38616690.0
40616690.0

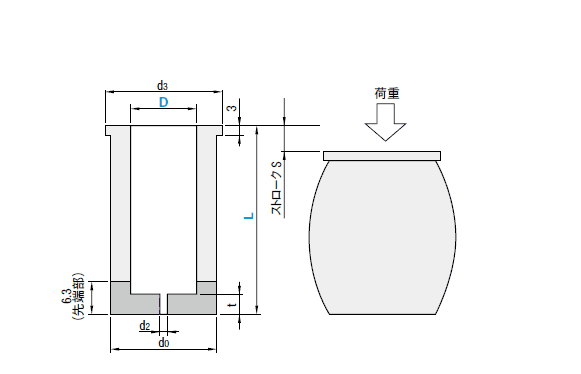

（4）ウレタンストリッパー

型式Ld0d3td2荷重（N）
TypeDストロークS（mm）
S=3.0		ストロークS（mm）
S=6.0		ストロークS（mm）
S=9.0
UHS104318 2161.69401,395 -
528001,2851,715
636859651,150
725808551,060
134323263.01,4252,430-
521,2801,8702,580
639701,5502,010
728701,4701,965
164328312,3203,305-
522,0302,9603,645
631,5702,3603,060
721,4752,2452,890
2043333672,9304,300-
522,4553,4454,990
632,0553,1404,010
721,5802,2052,790
254340434,0406,015-
523,3505,4706,795
632,7304,1855,220
722,3853,6304,265
324350555,9608,425-
525,2407,8759,925
634,2105,8558,325
723,5105,3406,985
3852606586,6459,89013,785
724,9357,8509,425
40437,88012,115-
526,4709,74512,680
636,3559,04511,105

■セット品
（1）+（2）+（3）コンプリートセット

型式（1）バッキングプレート（2）リテイニングプレート（3）六角穴付ボルト1本
748579UBP10URP10CB8-20
748587UBP13URP13
748595UBP16URP16
748609UBP20URP20
748617UBP25URP25
748625UBP32URP32
748633UBP38URP38
748641UBP40URP40

（1）+（2）+（3）+（4）オールインワンセット

型式L（1）バッキングプレート（2）リテイニングプレート（3）六角穴付ボルト1本（4）ウレタンストリッパー
TypeD
UAS1043UBP10URP10CB8-20UHS10-43
52UHS10-52
63UHS10-63
72UHS10-72
1343UBP13URP13UHS13-43
52UHS13-52
63UHS13-63
72UHS13-72
1643UBP16URP16UHS16-43
52UHS16-52
63UHS16-63
72UHS16-72
2043UBP20URP20UHS20-43
52UHS20-52
63UHS20-63
72UHS20-72
2543UBP25URP25UHS25-43
52UHS25-52
63UHS25-63
72UHS25-72
3243UBP32URP32UHS32-43
52UHS32-52
63UHS32-63
72UHS32-72
3852UBP38URP38UHS38-52
72UHS38-72
4043UBP40URP40UHS40-43
52UHS40-52
63UHS40-63

注文例

型式－L
UBP10   （①）
URP13   （②）
UHS16－52 （④）
748625   （①+②+③）
UAS13－43 （①+②+③+④）

出荷日

  • UBP・URP
  • 748
在庫品
  • UHS・UAS

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

関連情報

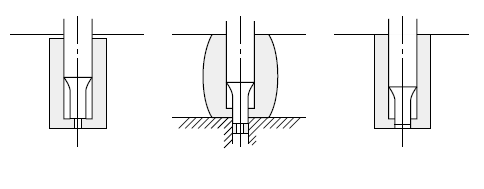

[ ! ]ウレタンストリッパーをご利用になるには型の調整時に空打ちをし、パンチ形状に合わせて先端を打ち抜いてからご使用ください。

装着空打ち完了ダイ

商品情報を表示

絞り込み条件：3 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
仕様
D(適応パンチ径)(mm)
L(全長)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オールインワンセット
10
43
10

1個

2,510円( 2,761円 )

10日目

オールインワンセット
10
52
10

1個

2,510円( 2,761円 )

10日目

オールインワンセット
10
63
10

1個

2,590円( 2,849円 )

10日目

オールインワンセット
10
72
10

1個

2,740円( 3,014円 )

10日目

オールインワンセット
13
43
10

1個

2,590円( 2,849円 )

10日目

オールインワンセット
13
52
10

1個

2,590円( 2,849円 )

10日目

オールインワンセット
13
63
10

1個

2,590円( 2,849円 )

10日目

オールインワンセット
13
72
10

1個

2,920円( 3,212円 )

10日目

オールインワンセット
16
43
10

1個

2,670円( 2,937円 )

10日目

オールインワンセット
16
52
10

1個

2,670円( 2,937円 )

10日目

オールインワンセット
16
63
10

1個

2,920円( 3,212円 )

10日目

オールインワンセット
16
72
10

1個

3,240円( 3,564円 )

10日目

オールインワンセット
20
43
10

1個

3,190円( 3,509円 )

10日目

オールインワンセット
20
52
10

1個

3,190円( 3,509円 )

10日目

オールインワンセット
20
63
10

1個

3,530円( 3,883円 )

10日目

オールインワンセット
20
72
10

1個

3,850円( 4,235円 )

10日目

オールインワンセット
25
43
10

1個

4,030円( 4,433円 )

10日目

オールインワンセット
25
52
10

1個

4,030円( 4,433円 )

10日目

オールインワンセット
25
63
10

1個

4,360円( 4,796円 )

10日目

オールインワンセット
25
72
10

1個

4,530円( 4,983円 )

10日目

オールインワンセット
32
43
10

1個

4,950円( 5,445円 )

10日目

オールインワンセット
32
52
10

1個

5,030円( 5,533円 )

10日目

オールインワンセット
32
63
10

1個

5,360円( 5,896円 )

10日目

オールインワンセット
32
72
10

1個

5,840円( 6,424円 )

10日目

オールインワンセット
38
52
10

1個

6,300円( 6,930円 )

10日目

オールインワンセット
38
72
10

1個

6,500円( 7,150円 )

10日目

オールインワンセット
40
43
10

1個

7,130円( 7,843円 )

10日目

オールインワンセット
40
52
10

1個

7,130円( 7,843円 )

10日目

オールインワンセット
40
63
10

1個

7,460円( 8,206円 )

10日目

ウレタンストリッパー
10
43
10

1個

1,530円( 1,683円 )

10日目

ウレタンストリッパー
10
52
10

1個

1,530円( 1,683円 )

10日目

ウレタンストリッパー
10
63
10

1個

1,610円( 1,771円 )

10日目

ウレタンストリッパー
10
72
10

1個

1,750円( 1,925円 )

10日目

ウレタンストリッパー
13
43
10

1個

1,610円( 1,771円 )

10日目

ウレタンストリッパー
13
52
10

1個

1,610円( 1,771円 )

10日目

ウレタンストリッパー
13
63
10

1個

1,610円( 1,771円 )

10日目

ウレタンストリッパー
13
72
10

1個

1,920円( 2,112円 )

10日目

ウレタンストリッパー
16
43
10

1個

1,680円( 1,848円 )

10日目

ウレタンストリッパー
16
52
10

1個

1,680円( 1,848円 )

10日目

ウレタンストリッパー
16
63
10

1個

1,920円( 2,112円 )

10日目

ウレタンストリッパー
16
72
10

1個

2,230円( 2,453円 )

10日目

ウレタンストリッパー
20
43
10

1個

1,920円( 2,112円 )

10日目

ウレタンストリッパー
20
52
10

1個

1,920円( 2,112円 )

10日目

ウレタンストリッパー
20
63
10

1個

2,240円( 2,464円 )

10日目

ウレタンストリッパー
20
72
10

1個

2,550円( 2,805円 )

10日目

ウレタンストリッパー
25
43
10

1個

2,720円( 2,992円 )

10日目

ウレタンストリッパー
25
52
10

1個

2,720円( 2,992円 )

10日目

ウレタンストリッパー
25
63
10

1個

3,030円( 3,333円 )

10日目

ウレタンストリッパー
25
72
10

1個

3,190円( 3,509円 )

10日目

ウレタンストリッパー
32
43
10

1個

3,590円( 3,949円 )

10日目

ウレタンストリッパー
32
52
10

1個

3,670円( 4,037円 )

10日目

ウレタンストリッパー
32
63
10

1個

3,980円( 4,378円 )

10日目

ウレタンストリッパー
32
72
10

1個

4,440円( 4,884円 )

10日目

ウレタンストリッパー
38
52
10

1個

4,610円( 5,071円 )

10日目

ウレタンストリッパー
38
72
10

1個

4,770円( 5,247円 )

10日目

ウレタンストリッパー
40
43
10

1個

5,400円( 5,940円 )

10日目

ウレタンストリッパー
40
52
10

1個

5,400円( 5,940円 )

10日目

ウレタンストリッパー
40
63
10

1個

5,710円( 6,281円 )

10日目

  1. 1

Loading...

詳細情報

基本情報

二層ウレタンタイプの落下防止ウレタンセットユニットとなります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
