バルーングリッパー　バルーン下降タイプ(ジマテック製)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

GIMATIC

GIMATIC

バルーングリッパー　バルーン下降タイプ(ジマテック製)

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
16,390円 ～ 20,380円
税込価格
18,029円 ～ 22,418円

【概要】・バルーンが下降することで、バルーンの外周がワークを内側から把持します...

詳細情報を確認する

(i)ご注意

  • 本商品は日本国内のみの販売となります。

型番

未確定15件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

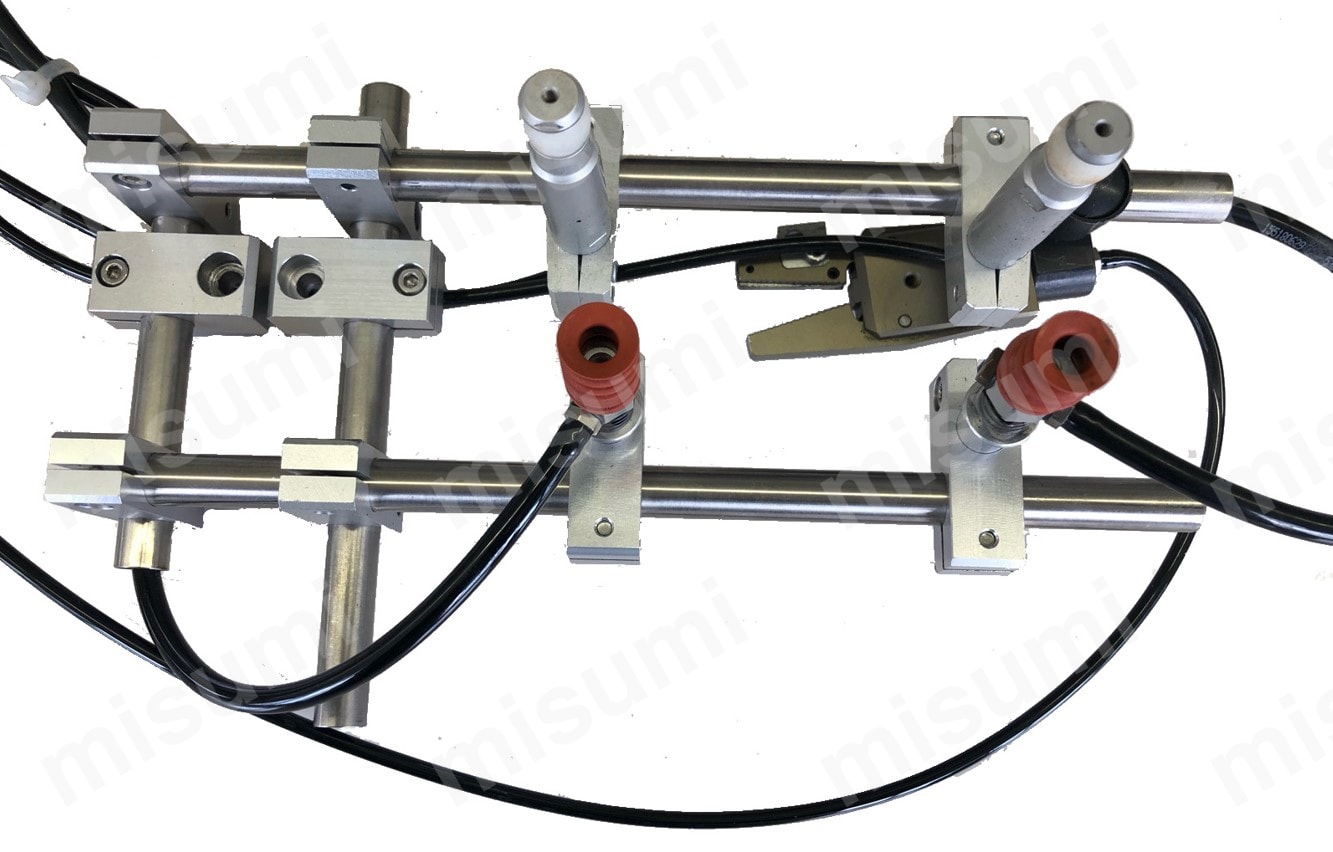

■　チャック板組立例

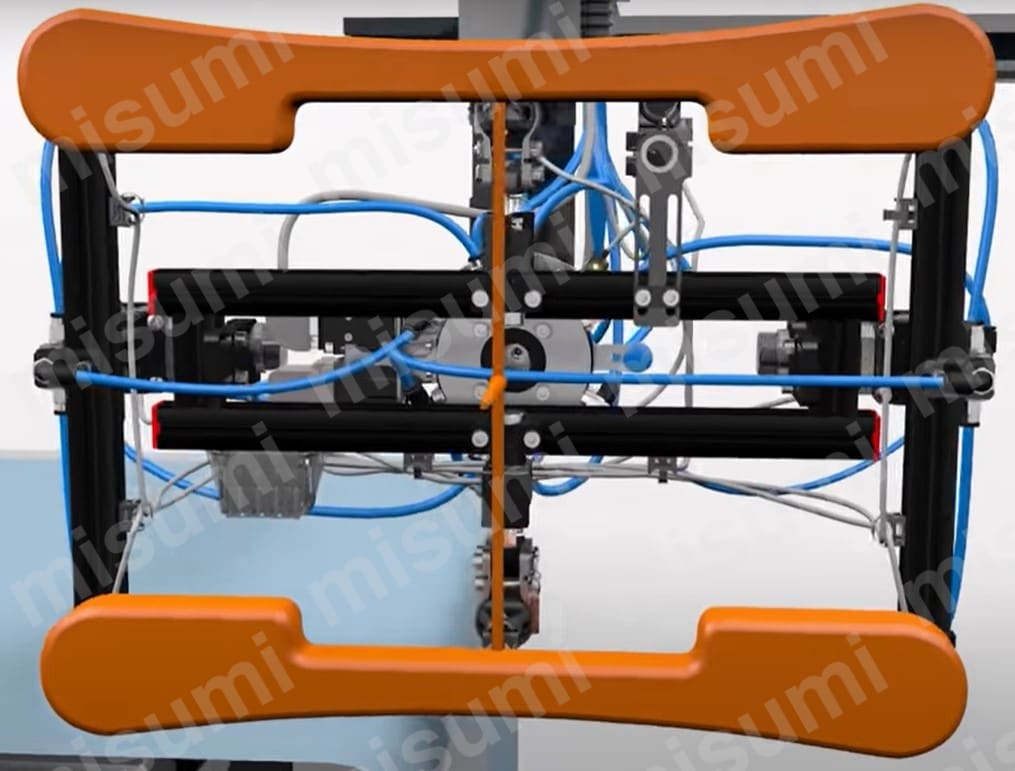

①細長いワークの取出し

設計例

ワークのイメージ

＜設計のポイント＞

バルーングリッパは平行チャックと比べコンパクトなため、本製品の間にランナーチャックを配置しても干渉しません。

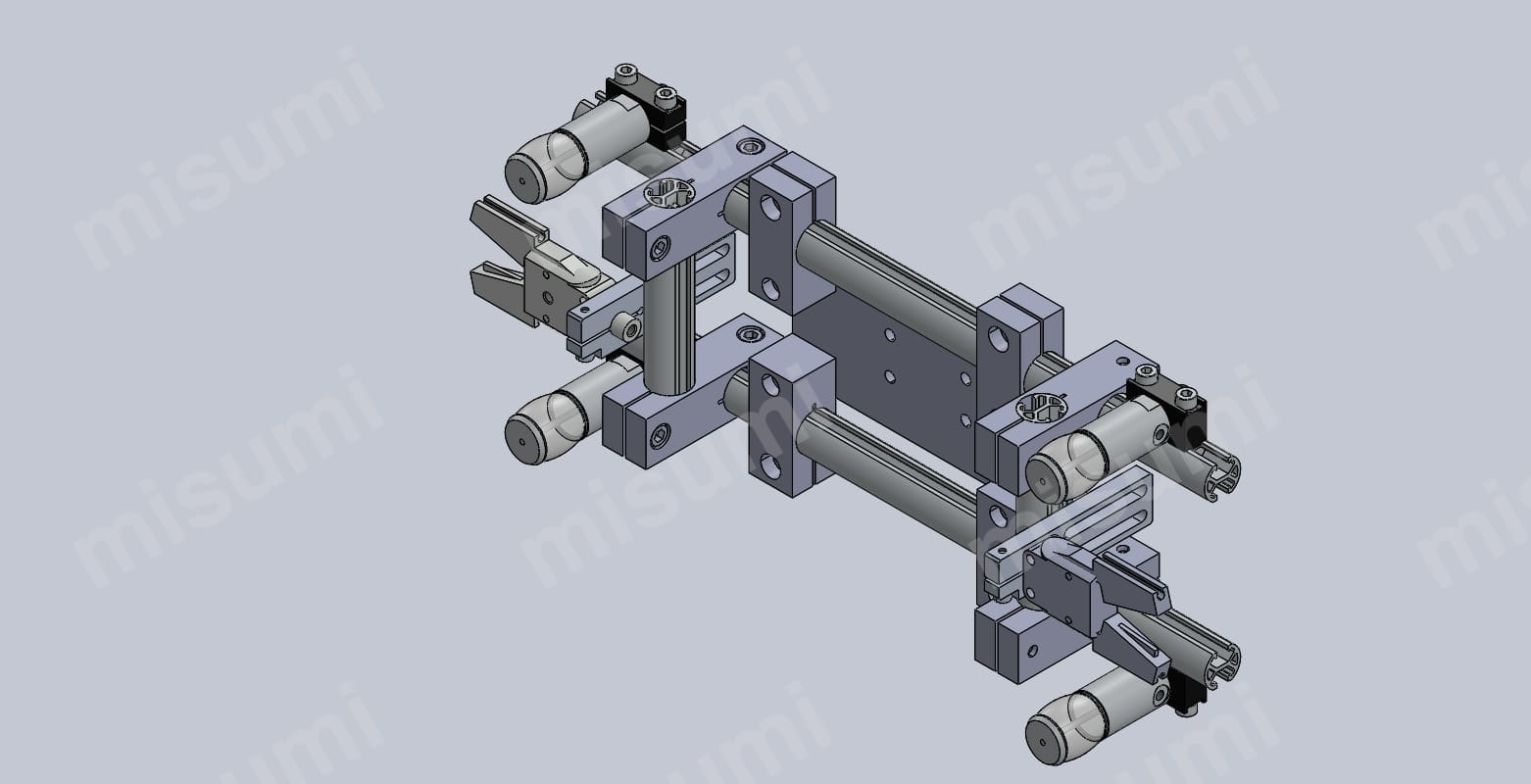

②円筒形ワークの多数個取り

<使用クランプ>

(i) ：2PACk-MFI-A251

(ii) ：2PACK-MFI-A349

(iii) :2PACK-MFI-A05

(iv) :2PACK-MFI-A37

＜設計のポイント＞

一つ一つのワークを内径から掴むので、多数個取りにおいてもワークを傷つける心配が少なくなります。

一列に配置できるので、チャック板の小型化が可能です。

■導入事例(株式会社 星合成 様）

ご使用型式：MFU12S01CL

目的：自動車外観部品の取出し（２個取り）



ここに画像の説明文を記入

ワーク平面部を吸着パッドで、穴が空いている部分を本製品で取り出す形です。



お客様の声

「成形直後のワークの熱にも耐えられており、購入からトラブルなく使用できています。

また、成形現場ではゲートカットの衝撃に耐えるためワークをしっかり把持する必要がありますが、

　この製品はゴム部のバーストの心配がないため、安心してエア圧力をかけられます。」

■　弾性部品の交換方法

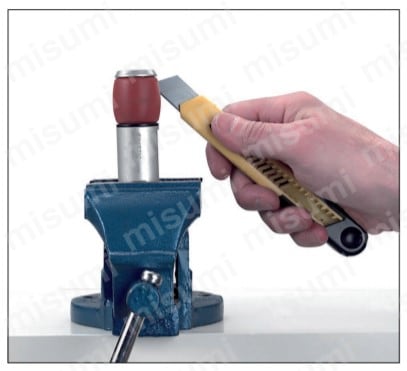

①摩耗した弾性部品をカッターでカットし、
　グリッパー本体から取り外します。

弾性部品の取り外し

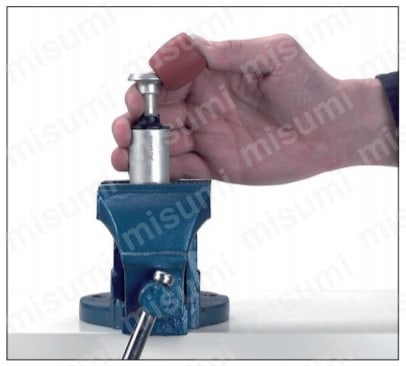

②かぶせるようにして新しい弾性部品を
　グリッパー本体へお取り付けください。

接着剤やグリスを塗布しないでください。

弾性部品の装着

弾性部品のページはこちら



■　型式選定の手引き

①バルーンの動作する方向を選びます

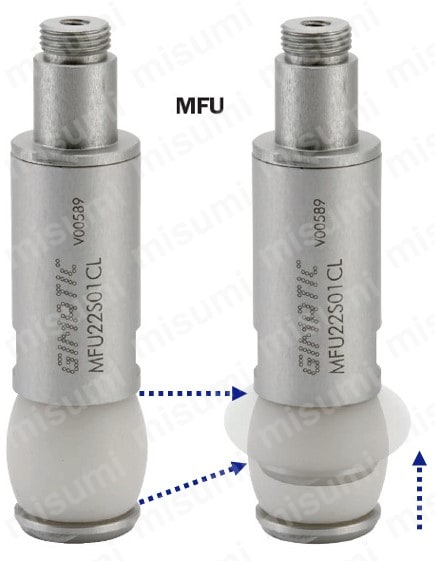

・バルーン上昇タイプ：MFU

　…エア供給時にバルーンが上昇するため、取出し時に底当たりする心配がありません。

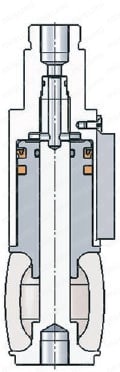

上昇の動作イメージ

・バルーン下降タイプ：MFD

　…構造上、下降タイプの方がよりお求めやすいお値段でお求めいただけます。

下降の動作イメージ

②ワーク内径及び重量にあったバルーングリッパのサイズを選定します。

＜計算条件＞

M=μF/(2*(9.8+4)) -- （摩擦係数：0.3､安全率2倍､加速度4m/s^2）

MFD仕様で持ち上げ方向に作用する場合



サイズ最大把持力（N）最大ワーク重量（kg）

MFD08

150.16

MFD10

190.21

MFD12

210.23

MFD14

280.3

MFD16

300.33

MFD18

400.43

MFD20

500.54

MFD22

600.65

MFD27

800.87

MFD33

1051.14

MFD41

1902.07

MFD47

2102.28

MFD51

3503.8

MFD63

6507.07

③バルーンゴム部の材質を選定します。

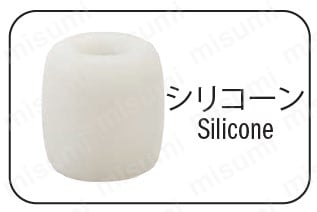

・シリコーン製：S01

　…-70℃～200℃までの広い温度に対応可能です。

　　　また、寿命が長いことが特長になります。（目安：100万サイクル）

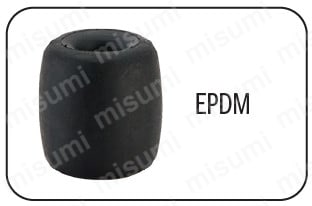

・EPDM製：E02

　…ワークに跡が付きづらく、摩擦係数が高いため把持力が高まります。

　　 シリコーン製よりは寿命が劣ります。（目安：50万サイクル）

④エアーの供給方法を選びます。

・同軸エアフィッティング：型番末尾CL

　…バルーンの上部からエアを供給します（画像はバルーン下降タイプのもの）

※動作するエア圧力の範囲は0.4MPa～0.8MPaです。

・サイドエアフィッティング：型番末尾HL

　…エアは横から供給するので、バルーン本体がセンタースルー構造になっています。

　　 センタースルー構造を活かしてリークチェックやワークを真空化が可能です。

■　グリップ径

バルーングリッパーのグリップ部は、下図の最小値と最大値の間の直径範囲の中で動作します。

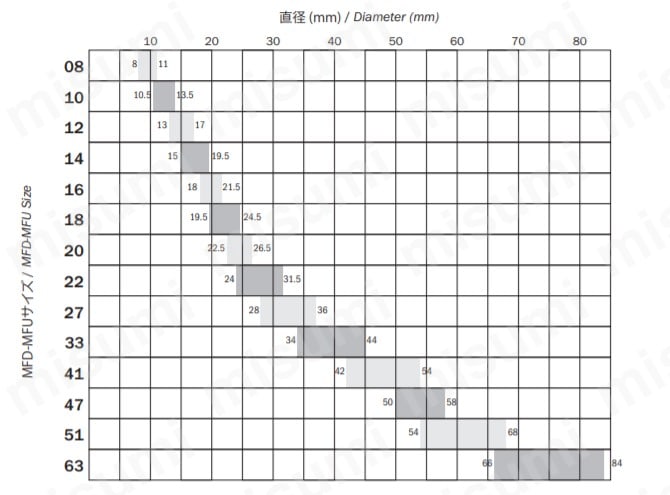

グリップ部の動作範囲

■　グリップ力

グリップ力は、ワーク直径・表面仕上げ・摩擦係数・空気圧により変動します。

下図は、下記条件において把持したワークの抜き取り力（F）をワーク直径（ｄ）の関数として表したものです。

【測定条件】

ワーク：アルミニウムリング　表面粗さRa=0.8 　空気圧：0.6MPa

赤線：シリコーン製グリッパー

黒線：EPDM製グリッパー

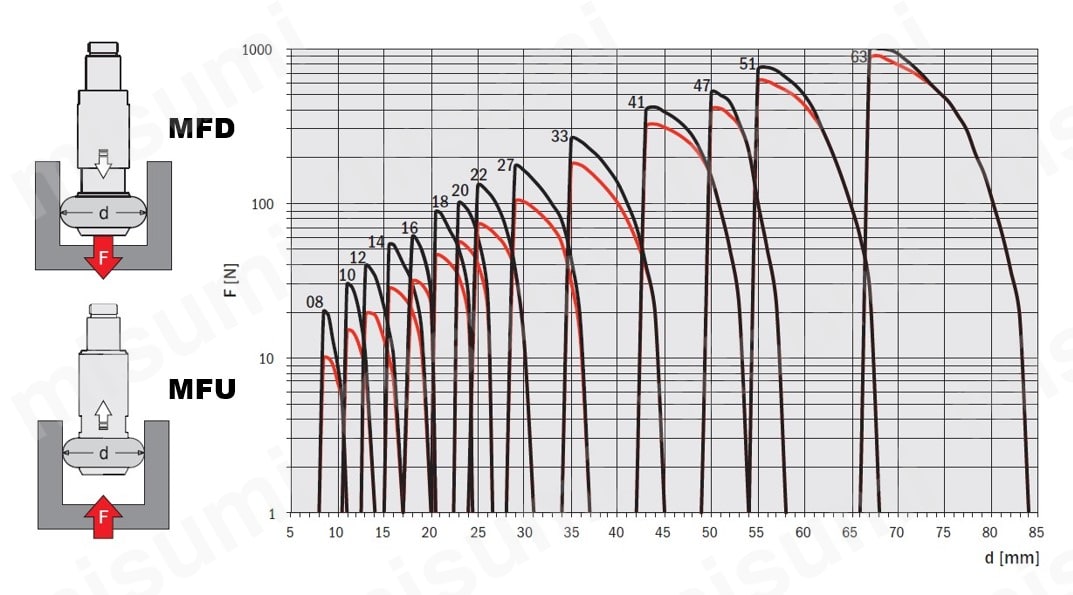

グリップ力の関数グラフ

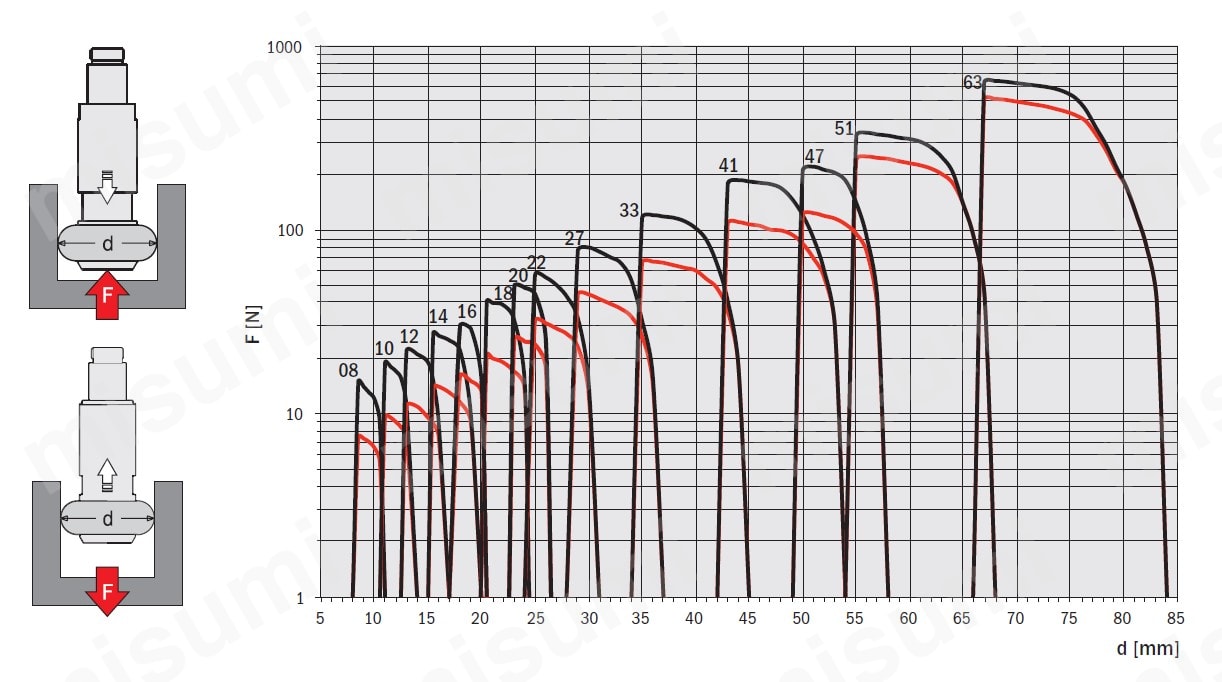

グリップ力の関数グラフ

■　付属品（オプション）

芯立てコーン・ナットをオプションとして購入いただけます。

タイプによってオプション価格は異なります。

付属品記号
芯立てコーン

MFC

芯立てコーン＋ナット

MFC-VITE

ナット

VITE

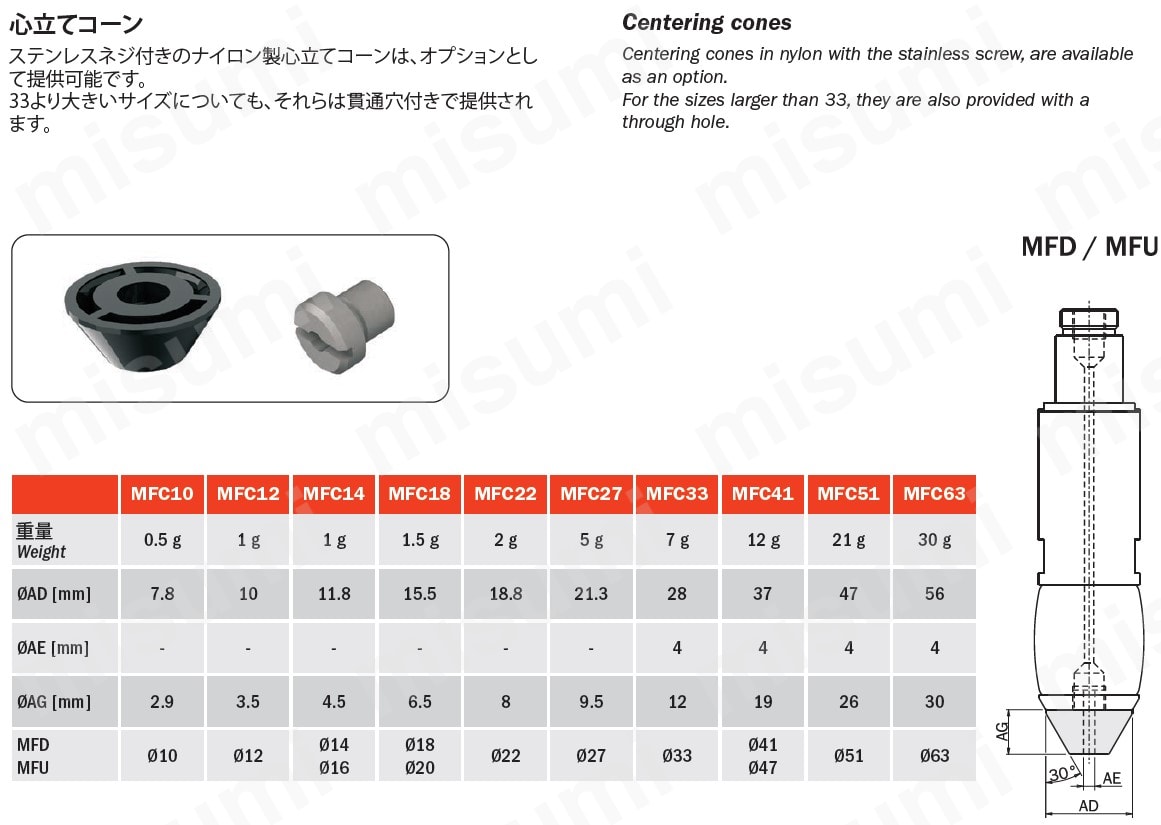

芯立てコーンの写真　規格表

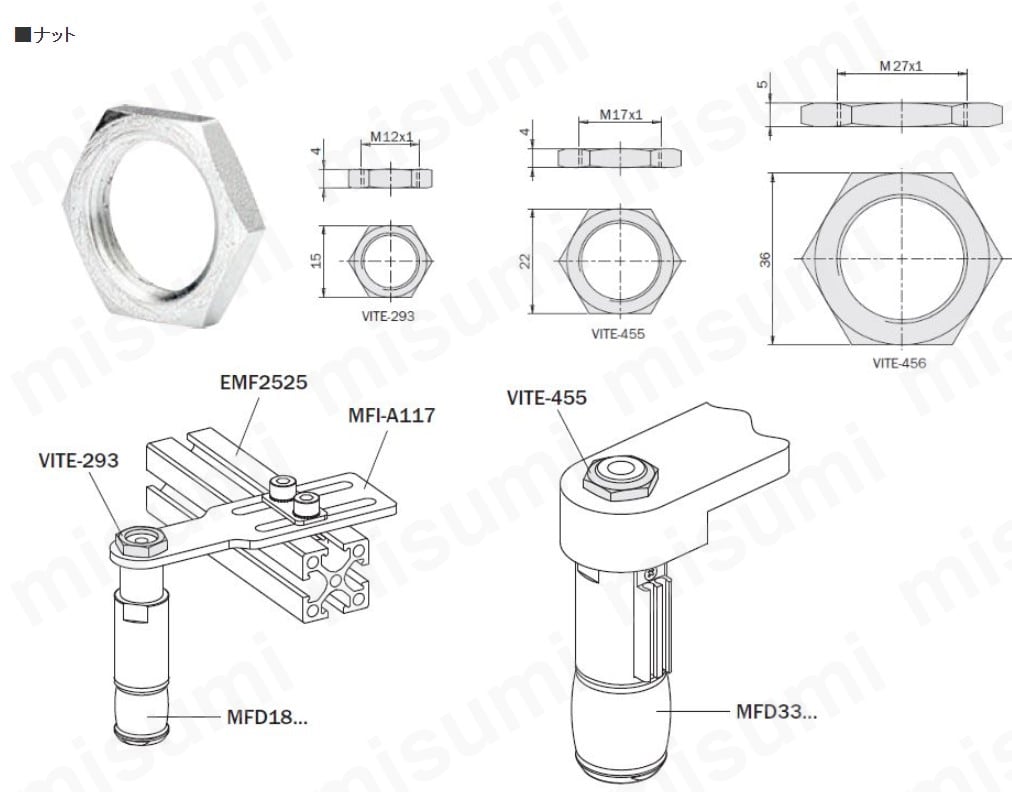

付属品のナット

■規格表

MFD外形図
typeA
(φ)		B
(φ)		C
(φ)		D
(φ)		E
(φ)		FHILMNOPRSTVZXY
(φ)
MFD08□□□CL8111414-5.559.21479.25.73.5M5M2136--14.77.6
MFD08□□□HL1.54,5M3
MFD10□□□CL10.513.51414-5.560.7148.510.76.74.5M5M2136--16.29.5
MFD10□□□HL1.54,5M3
MFD12□□□CL13171414-5.5621410.5137.55M5M3136--16.811.8
MFD12□□□HL24,5M3
MFD14□□□CL1519.51414-5.562.3141315.88.86M5M3136----
MFD14□□□HL24,5M3
MFD16□□□CL1821.51414-5.562.3141315.88.86M5M3136----
MFD16□□□HL24,5M3
MFD18□□□CL19.524.51814-5.570.51416.519.5129M5M3166----
MFD18□□□HL2.55.3M5
MFD20□□□CL22.526.51814-5.570.51416.519.5129M5M3166----
MFD20□□□HL2.55.3M5
MFD22□□□CL2431.521.514-5.580142124.212.211M5M3197----
MFD22□□□HL2.55.5M5
MFD27□□□CL28372520-8982026301814G1/8M5228----
MFD27□□□HL37M5
MFD33□□□CL34453020-81122032.53722.518G1/8G1/8288----
MFD33□□□HL46.5M5
MFD41□□□CL42544030-11142.53039.54529.524G1/8G1/83611----
MFD41□□□HL4.37.5M5
MFD47□□□CL50584030-11142.53039.54529.524G1/8G1/83611----
MFD47□□□HL4.37.5M5
MFD51□□□CL54685030-111683048553730G1/8G1/84513----
MFD51□□□HL5.510.5G1/8
MFD63□□□CL66856030-111983061704536G1/8G1/85416----
MFD63□□□HL614G1/8

＜最大可搬量の計算条件＞

M=μF/(2*(9.8+4)) -- （摩擦係数：0.3､安全率2倍､加速度4m/s^2）

MFD仕様で持ち上げ方向に作用する場合



■価格表

使用最大空気圧(Mpa)重量(g)最大可搬重量(kg)適用ワーク内径(φ)typeベース(φ)グリッパー材質
0.8160.168~11

MFD

08

S01(シリコン製)
E02(EPDM製)

170.2110.5~13.510
180.2313~1712
200.315~19.514
200.3318~21.516
350.4319.5~24.518
350.5422.5~26.520
500.6524~31.522
1000.8728~3727
1301.1434~4533
3002.0742~5441
3002.2850~5847
5003.854~6851
7857.0766~8563
外形図を表示

絞り込み条件：6 項目の仕様が未選択です

すべて解除

  • タイプ

    解除
    • MFD□□E02CL
    • MFD□□E02HL
    • MFD□□S01CL
    • MFD□□S01HL

  • 重量(g)

    解除
    • 15
    • 16
    • 17
    • 28
    • 43
    • 79
    • 118
    • 280
    • 490
    • 800

    すべての候補を見る（10件）閉じる

  • 最大可搬重量(g)

    解除
    • 160
    • 210
    • 230
    • 300
    • 430
    • 540
    • 650
    • 870
    • 330
    • 1140
    • 2070
    • 2280
    • 3800
    • 7070

    すべての候補を見る（14件）閉じる

  • 適用ワーク内径(φ)

    解除
    • 8～11
    • 10.5～13.5
    • 13～17
    • 15～19.5
    • 18～21.5
    • 19.5～24.5
    • 22.5～26.5
    • 24～31.5
    • 28～37
    • 34～45
    • 42～54
    • 50～58
    • 54～68
    • 66～85

  • グリッパー素材

    解除
    • EPDM
    • シリコン

  • 付属品

    解除
    • なし(本体のみ)
    • ナット
    • 芯立てコーン
    • 芯立てコーン+ナット

  • エア供給方法

    解除
    • サイドエアフィッティング(HL)
    • 同軸エアフィッティング(CL)

  • CAD

    解除
    • 3D

  • 出荷日

    解除
    • すべて
    • 5日以内

型番リスト

表示件数:
  1. 1
型番
重量(g)
最大可搬重量(g)
適用ワーク内径(φ)
グリッパー素材
付属品
エア供給方法
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15
160
8～11
シリコン
なし(本体のみ)
同軸エアフィッティング(CL)

1個

17,350円( 19,085円 )

5日目

15
160
8～11
シリコン
なし(本体のみ)
サイドエアフィッティング(HL)

1個

18,290円( 20,119円 )

5日目

15
160
8～11
シリコン
芯立てコーン+ナット
サイドエアフィッティング(HL)

1個

19,130円( 21,043円 )

5日目

16
210
10.5～13.5
EPDM
なし(本体のみ)
同軸エアフィッティング(CL)

1個

17,350円( 19,085円 )

5日目

  • 注文停止中

MFD10E02HL

16
210
10.5～13.5
EPDM
なし(本体のみ)
サイドエアフィッティング(HL)

1個

18,290円( 20,119円 )

-

  • 注文停止中

MFD10S01CL

16
210
10.5～13.5
シリコン
なし(本体のみ)
同軸エアフィッティング(CL)

1個

17,350円( 19,085円 )

-

17
230
13～17
シリコン
なし(本体のみ)
同軸エアフィッティング(CL)

1個

16,390円( 18,029円 )

5日目

17
300
15～19.5
EPDM
なし(本体のみ)
同軸エアフィッティング(CL)

1個

16,620円( 18,282円 )

5日目

17
300
15～19.5
シリコン
なし(本体のみ)
同軸エアフィッティング(CL)

1個

16,770円( 18,447円 )

5日目

28
430
19.5～24.5
EPDM
なし(本体のみ)
同軸エアフィッティング(CL)

1個

18,690円( 20,559円 )

5日目

28
540
22.5～26.5
シリコン
なし(本体のみ)
サイドエアフィッティング(HL)

1個

20,220円( 22,242円 )

5日目

43
650
24～31.5
シリコン
なし(本体のみ)
同軸エアフィッティング(CL)

1個

19,240円( 21,164円 )

5日目

43
650
24～31.5
シリコン
なし(本体のみ)
サイドエアフィッティング(HL)

1個

20,000円( 22,000円 )

5日目

79
870
28～37
シリコン
なし(本体のみ)
同軸エアフィッティング(CL)

1個

19,640円( 21,604円 )

5日目

79
870
28～37
シリコン
なし(本体のみ)
サイドエアフィッティング(HL)

1個

20,380円( 22,418円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【概要】

・バルーンが下降することで、バルーンの外周がワークを内側から把持します。

【特長】

・内部のシリンダがバルーンを潰す方式なので、バーストの心配がなく元圧管理が容易になります。

・バルーンが劣化した場合においても、バルーン部のみ交換できるので経済的です。

⇒交換用の弾性部品（バルーン）はこちら

・バルーン部の耐熱温度が高いため、成形直後の取出しにも安心してお使いいただけます。

（シリコン製：～200℃、白色　　EPDM製：～140℃、黒色）

(i)ご注意

  • 本商品は日本国内のみの販売となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
