オートローダー -ヤンバン製-
- 一部当日出荷可能
- 通常価格(税別)
- 40,000円 ～ 300,000円
- 税込価格
- 44,000円 ～ 330,000円
・最短当日出荷(Tストーク適応でAM12時まで)・低価格で高品質・シンプル設計...
マニュアル一覧
取扱説明書/設置マニュアル
部品交換マニュアル一覧
製品仕様

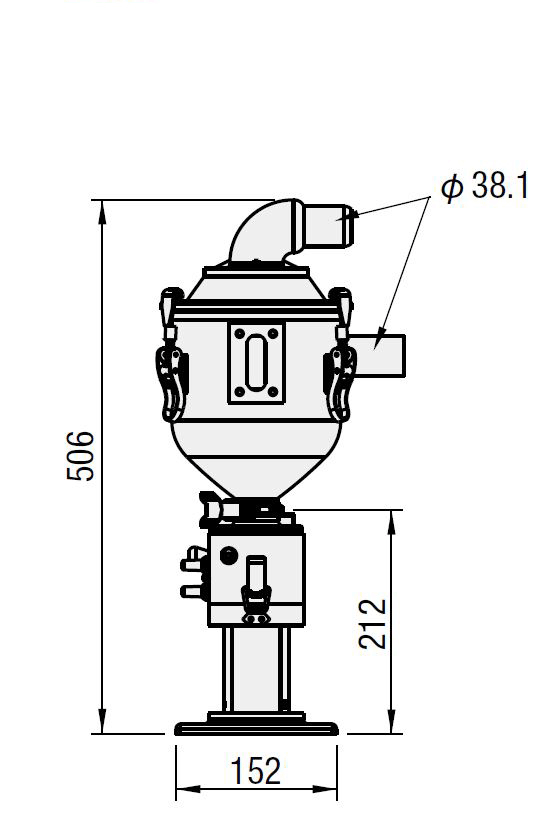

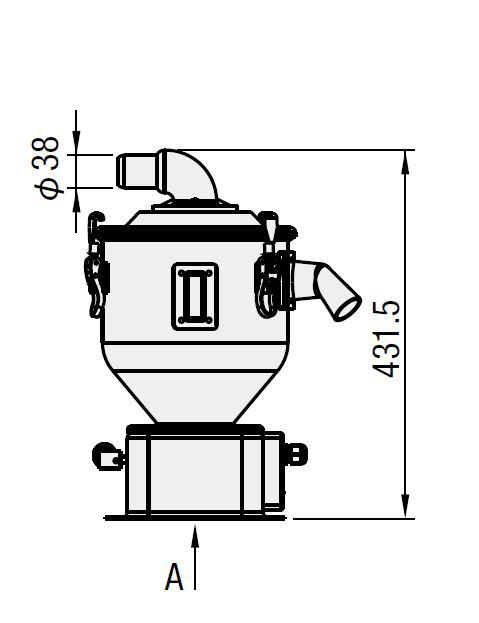

外形図
規格表
| ホッパー | ローダー | 型式 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ホッパータイプ | ホッパー容量(?) | 設置場所 | ローダータイプ | ブロワータイプ | 最大輸送能力(kg/hr) | 電源電圧 | 周波数 | モーター定格出力(kW) | |
| HS-6 | 6 | ドライヤー上部 | TBE-4 | カーボンブラシ | 400 | 単相AC200/200V | 50/60Hz兼用 | 1kW | TBE4-HS6 |
| HS-6 | 6 | TAE-6 | リングブロワ | 450 | 3相AC200/220V | 0.75kW | TAE6-HS6 | ||
| HS-12 | 12 | リングブロワ | TAE6-HS12 | ||||||
| HS-12 | 12 | TAE-8 | リングブロワ | 630 | 1.5kW | TAE8-HS12 | |||
| GSS | 2 | 成形機上 | TBE-4 | カーボンブラシ | 400 | 単相AC200/200V | 1kW | TBE4-GSS | |
| GSM | 6 | カーボンブラシ | 450 | TBE4-GSM | |||||
| GSM | 6 | TAE-6 | リングブロワ | 3相AC200/220V | 0.75kW | TAE6-GSM | |||
[ ! ]ローダーにはブレーカーは付いておりません。
[ ! ]輸送能力は輸送距離4m、周波数60Hzの場合の最大理論値であり保証値ではありません。
[ ! ]TBE-4のカーボンブラシは約12,000時間で交換が必要です。予備カーボンブラシが1セット同梱してあります。
[ ! ]コンセントプラグは付属しません。
[ ! ]販売価格は運賃込みです。ただし納入先が北海道の場合は運賃が別途発生いたしますのでお問い合わせください。

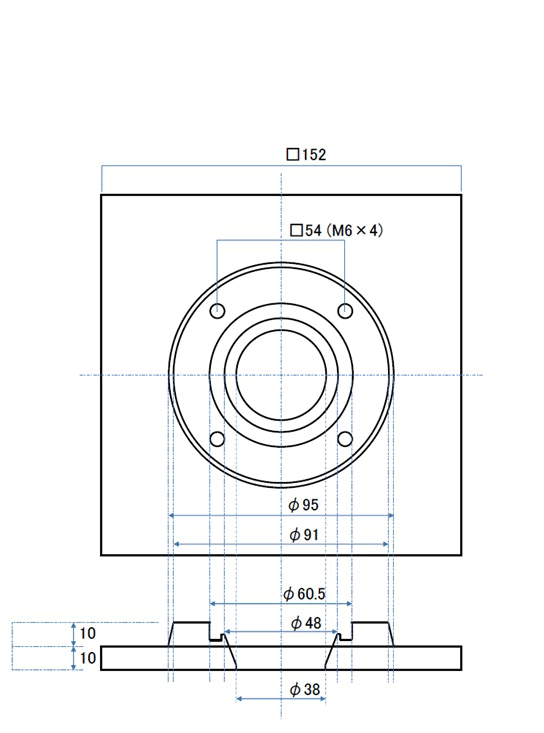

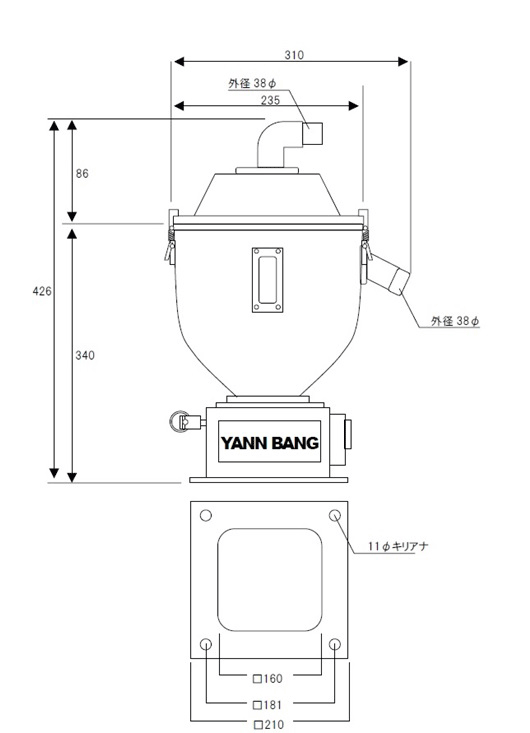

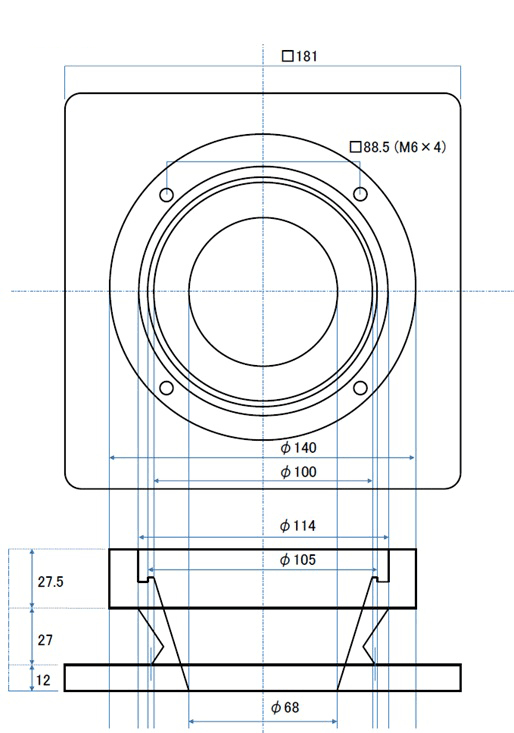

ベース寸法
付属品
TBE4用カーボンブラシ
ホース・サクションノズル
| 対象型式 | ホース | サクションノズル | ホースリング | 信号線 | 電源ケーブル | カーボンブラスシ |
|---|---|---|---|---|---|---|
TBE4-HS6 | φ38mmホース4m×2本 | φ38mm 1本 | 4個 | 4m | 5m | 2個 |
TAE6-HS6 | ― | |||||
TAE6-HS12 | ||||||
TAE8-HS12 | φ50ｍｍホース4m×2本 | φ50mm 1本 | ||||
TBE4-GSS | φ38mmホース4m×2本 | φ38mm 1本 | 2個 | |||
TBE4-GSM | ||||||
TAE6-GSM | ― |
[ ! ]HS-12はホース接続径φ38とφ50の2種類あります。ローダーがTAE6の場合はφ38、TAE8の場合はφ50となります。
[ ! ]TBE-4のモーターはカーボンブラシを使用する整流子モーターです。コントロールボックス内にカーボンブラシ(2個：T-66012)が付属します。
[ ! ]表示数量越えはWOSにてご確認ください。
オプション
ローダー用サイクロン
| 対応機種 | 型式 |
|---|---|
| TBE-4・TAE-6(φ38) | HD-50051 |
| TAE-8(φ50) | HD-50052 |
ローダー用エアカットバルブ
| 対応機種 | 型式 |
|---|---|
| TBE-4・TAE-6(φ38) | HD-51002 |
| TAE-8(φ50) | HD-50076 |
詳細情報
基本情報
・最短当日出荷(Tストーク適応でAM12時まで)
・低価格で高品質
・シンプル設計(自分で部品交換できます)
・マニュアル完備(設置から部品交換)
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
