【振動センサー】ディスプレイ付き_予知保全

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【振動センサー】ディスプレイ付き_予知保全

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
72,270円
税込単価
79,497円

・モーターやブロワー等の振動を監視し予知保全を簡単に行う事ができます

詳細情報を確認する

  • 種類：
    センサ本体
  • 測定項目：
    振動
  • 出力信号：
    スイッチ(ON/OFF)出力 / アナログ出力(4～20mA)
  • スイッチ出力：
    NO/NC切替
  • 出力電気仕様：
    PNP
  • 出力(OUT1)：
    スイッチ(振動) / アナログ(振動)
  • ディスプレイ：
    あり
  • 出力電気仕様(NPN/PNP)：
    PNP
  • 出力(OUT2)：
    スイッチ(振動)
  • 型式：
    VNB001
  • 振動速度(mm/s)：
    0〜500
  • 消費電力(W)：
    1.7
  • コネクター：
    M12
  • スイッチ出力仕様：
    NO/NC切替可
  • 取付姿勢：
    垂直(取説参照)
  • 使用電源電圧：
    DC9.6～30V
  • 機構：
    静電容量式

(i)ご注意

  • NPN出力への切替はEVC01Eを使用してください。

型番

VNB001 解除

  • CADデータ未対応

Loading...

商品動画はこちら






製品仕様

取扱説明書

■VNB001用
VNB001取説   データシート  VNB001(英文)

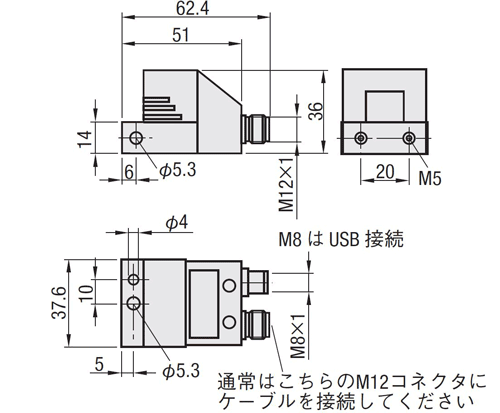

外形図

VNB001外形寸法図

規格表

型式アダプター監視項目1監視項目2測定レンジ周波数範囲周辺温度機構
接続口径

VNB001

M5,M8振動速度(mm/s)-0～500mm/s(※1)2～1000Hz-30～60℃静電容量式
使用電源消費電力取付姿勢出力スイッチ出力コネクタ型式
電圧範囲電気仕様仕様
DC9.6～30V1.7W垂直※2PNPNO/NC選択M12

VNB001

※1 周波数によって異なります。

※2 取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。


■出力一覧

VNB001

OUT1
スイッチ（振動）
PNP
［NO/NC切替可］		アナログ
（振動）
［4~20mA］
OUT2
スイッチ（振動）
PNP
［NO/NC切替可］

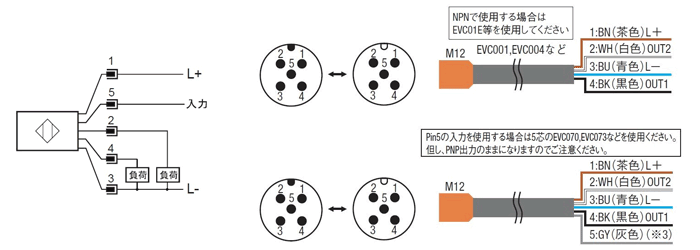

■結線図

センサー側
M12プラグ  ケーブル側
M12ソケット センサー側
M12プラグ  ケーブル側
M12ソケット VNB001の結線図

■ケーブル適合表

PNP→NPN変換ケーブル

形状コネクタケーブル型式
芯数長さ
L型M1245m

EVC01E

15m

EVC05E

[ ! ]国内の多くの設備はNPN仕様です。VNB001はPNP出力なのでPNP→NPN変換ケーブルを選択すれば問題なく使用できます。

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
VNB001

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

付属アダプター

平ワッシャー

付属平ワッシャーの図面

平ワッシャー1個、専用ボルト1個が付属します。



専用ボルト

付属専用ボルトの図面

[ ! ]センサーは測定対象物に対して垂直に取付けてください。垂直であれば付属アダプター以外を使用しても問題ありません




使用例

VNB001の設置例

• 振動センサーとコントローラーが一体となっているため予知保全を簡単に始める事ができます。

• モーターやブロワー等に設置すれば故障する前に振動から異常の余地を行う事が出来ます。

• センサー上で閾値を簡単に設定できます。



警報出力BOX(SBDC4)への接続例

VNB001の接続例
    ケーブルはEVC01E等を使用すること    


測定対象物の振動が設定した値を超えたときに警報ブザーを鳴らす。

または設備自動運転を停止させる。

外形図・規格表を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

VNB001

1個

72,270円( 79,497円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報


・モーターやブロワー等の振動を監視し予知保全を簡単に行う事ができます

(i)ご注意

  • NPN出力への切替はEVC01Eを使用してください。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【振動センサー】ディスプレイ付き_予知保全の型番VNB001のページです。
型番VNB001に関する仕様情報を記載しております。
