【レベルセンサー(距離/有無)】様々な対象物_超音波式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【レベルセンサー(距離/有無)】様々な対象物_超音波式

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
30,910円
税込価格
34,001円

・光電センサーとは異なり、色や透明度、物体表面の光沢に影響されません。

詳細情報を確認する

(i)ご注意

  • 様々な対象物に対応した非常に優れた超音波センサーです。写真はUGT586です。

型番

未確定3件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

商品動画はこちら





■UGT586,UGT588,UGT590
UGT586,UGT588,UGT590用取説   データシート   UGT586   UGT588   UGT590

UGT586
UGT588
UGT590外形寸法図
①LED（緑）：物体又は背景を
検出すると点灯
②LED（黄）：出力時点灯
③ティーチボタン
型式サイズ監視項目1監視項目2検出距離(mm)検出体(mm)周辺温度取付姿勢機構

UGT586

M18位置/有無距離40～300100×100-20～70℃自在超音波式

UGT588

60～800

UGT590

80～1200200×200
使用電源消費電力出力スイッチ出力コネクタ型式
電圧範囲電気仕様仕様
DC10～30V0.84WNPNNO/NC切替可M12

UGT586

UGT588

UGT590

※1取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。

[ ! ]検出距離下限以下(不感帯)では検出できません。


■出力一覧

UGT586, UGT588, UGT590

OUT1
スイッチ（位置／有無）
NPN
[NO/NC切替可］
OUT2
アナログ（距離）
[4~20mA]

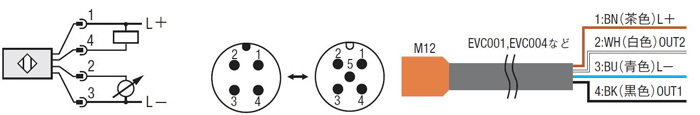

■結線図

 ケーブル側
M12ソケットセンサー側
M12プラグ UGT586, UGT588, UGT590　結線図

■ケーブル適合表

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
UGT586

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

専用アダプター

E20719UGT586, UGT588, UGT590用アダプター1画像
UGT586, UGT588, UGT590用アダプター1画像
材質型式
ブラケットクランプ土台
SUS316Ti亜鉛ダイキャスト

E20719

E20867 UGT586, UGT588, UGT590用アダプター2画像
UGT586, UGT588, UGT590用アダプター1画像
材質型式
ブラケットクランプ土台
SUS316Ti亜鉛ダイキャスト

E20867

E10736UGT586, UGT588, UGT590用アダプター3画像
UGT586, UGT588, UGT590用アダプター3画像
材質ロックワッシャー型式
SUS304M18用：φ18mm(2個)

E10736

UGT586, UGT588, UGT590用アダプター4

E10026UGT586, UGT588, UGT590用アダプター4画像
材質入数型式
PBT2

E10026



使用例

ラベルの空検出

ここに画像の説明文を記入

透明な対象物の検出

ここに画像の説明文を記入


難しい表面でも接触なしで連続レベル測定が可能
ここに画像の説明文を記入
※写真のセンサーは別タイプの超音波センサーです
このセンサーは超音波を送受信します。検出対象物が音波を反射し、タイムオブフライトの測定により距離情報を判断します。
プラスチックのスプルーランナや金属切子のように検出対象物の形状が安定しない場合や難しい表面特性を持つ物でも検出が可能です。
また、検出面が振動するためホコリの蓄積を軽減します。
従って、汚れがひどい過酷な環境でも動作の信頼性が高いため、光電センサーでは限界であるような場面でも使用できます。

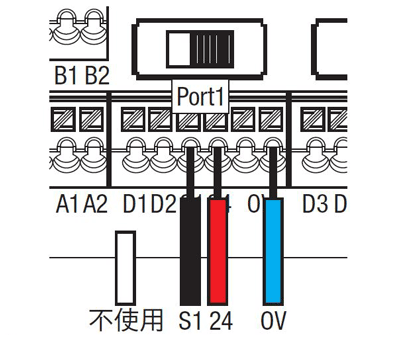

警報出力BOX(SBDC4)への接続例

VNB001の接続例
 ケーブルはEVC01E等を使用すること


 設定した位置にワークが到達したら警報ブザーを鳴らします。

 または設備自動運転を停止させます。

外形図・規格表を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

  • 定格検出距離(mm)

    解除
    • 40～300
    • 60～800
    • 80～1200

  • 型式

    解除
    • UGT586
    • UGT588
    • UGT590

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
定格検出距離(mm)
型式
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40～300
UGT586

1個

30,910円( 34,001円 )

在庫品1日目

当日出荷可能

60～800
UGT588

1個

30,910円( 34,001円 )

在庫品1日目

当日出荷可能

80～1200
UGT590

1個

30,910円( 34,001円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

・光電センサーとは異なり、色や透明度、物体表面の光沢に影響されません。

(i)ご注意

  • 様々な対象物に対応した非常に優れた超音波センサーです。写真はUGT586です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
