【レベルセンサー(有無)】液体_静電容量式
- 当日出荷可能
- 通常単価(税別)
- 23,100円
- 税込単価
- 25,410円
・水、油、クーラント液に使用可能な液面管理用のセンサーです。・タンク液面の管理...
-
- 種類：
- センサ本体
-
- 測定項目：
- 位置/有無
-
- 出力信号：
- スイッチ(ON/OFF)出力
-
- スイッチ出力：
- NO/NC切替
-
- 出力電気仕様：
- PNP
-
- 出力電気仕様(NPN/PNP)：
- PNP
(i)ご注意
- 写真はLI5141です。
- NPN出力への切替はEVC01Eを使用してください。
■LI5141,LI5142,LI5143
データシート LI5141 LI5142 LI5143
LI5142
LI5143
| 型式 | プローブ長 | 検出部A(mm) | 媒体温度 | 監視項目 | 取付 | 周辺温度 | 機構 | ||
|---|---|---|---|---|---|---|---|---|---|
| L(mm) | 水 | 油 | 媒体と接触 | 姿勢 | |||||
LI5141 | 132 | 31 | 0～35℃(0～65℃※1) | 0～65℃ | 位置/有無 | 可 | 垂直(※2) | -25～80℃ | 静電容量式 |
LI5142 | 273 | ||||||||
LI5143 | 481 | ||||||||
| 使用電源 | 消費電力 | 出力 | スイッチ出力 | コネクタ | 型式 |
|---|---|---|---|---|---|
| 電圧範囲 | 電気仕様 | 仕様 | |||
| DC10～36V | 0.53W | PNP | NO/NC切替可(※2) | M12 | LI5141 |
LI5142 | |||||
LI5143 |
※1 媒体が水で35℃～65℃の場合は専用保護管を装着して使用してください。
※2 取扱説明書を参照ください。
[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。
[ ! ]製品改良のため予告無く仕様を変更をする場合があります。
[ ! ]日本国内では、計量法によりSI単位以外使用することができません。
[ ! ]ペレット等の粒状の媒体には用できません。液体専用です。
[ ! ]強酸性、強アルカリ性の水溶性媒体には使用できません。
[ NG ]専用保護管を使用した場合、媒体タンク内の圧力を0.05MPa以上にしないください。
■出力一覧
LI5141, LI5142, LI5143
| OUT1 | |
| スイッチ（位置／有無） PNP [NO/NC切替可］ | |
| OUT2 | |
| - | |

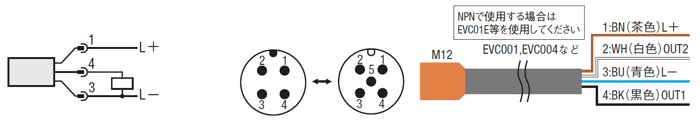

■結線図
M12プラグ ケーブル側
M12ソケット
■ケーブル適合表
PNP→NPN変換ケーブル
| 形状 | コネクタ | ケーブル | 型式 | |
|---|---|---|---|---|
| 芯数 | 長さ | |||
| L型 | M12 | 4 | 5m | EVC01E |
| 15m | EVC05E | |||
[ ! ]国内の多くの設備はNPN仕様です。LI5141, LI5142, LI5143はPNP出力なのでPNP→NPN変換ケーブルを選択すれば問題なく使用できます。
標準ケーブル
| 形状 | コネクタ | ケーブル | 型式 | |
|---|---|---|---|---|
| 芯数 | 長さ | |||
| ストレート型 | M12 | 4 | 2m | EVC001 |
| 5m | EVC002 | |||
| 10m | EVC003 | |||
| 15m | EVC082 | |||
| 20m | EVC083 | |||
| 25m | EVC084 | |||
| L型 | 2m | EVC004 | ||
| 5m | EVC005 | |||
| 10m | EVC006 | |||
| 15m | EVC086 | |||
| 20m | EVC087 | |||
| 25m | EVC088 | |||
注文例
| 型式 |
| LI5141 |
専用アダプター
LI5141, LI5142, LI5143用アダプター1
[ ! ]写真はE43103です。
[ ! ]媒体が水で35℃以上の場合に使用してください。E43103：L＝132mm、E43100：L＝264mm、E43101：L＝472mm
| 材質 | L(mm) | 型式 | |
|---|---|---|---|
| 本体 | 部材(黒部分) | ||
| PP-H | NBR | 132 | E43103 |
| 264 | E43100 | ||
| 472 | E43101 | ||
LI5141, LI5142, LI5143用アダプター2
| 材質 | ボルト | ワッシャー | 型式 | |
|---|---|---|---|---|
| 本体 | ブラケット | |||
| PP | 鋼鉄(亜鉛メッキ) | M5×30(2個) | 2個 | E43016 |
LI5141, LI5142, LI5143用アダプター3
使用例
オーバーフロー保護と漏れの管理
媒体（水や油）の液面レベル管理

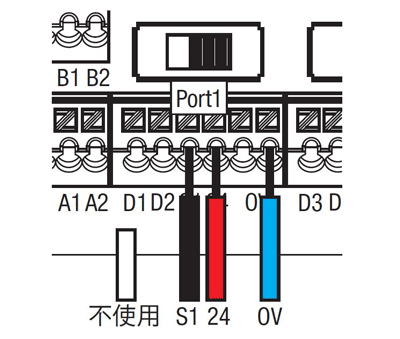

警報出力BOX(SBDC4)への接続例
 | ||||
| ケーブルはEVC01E等を使用すること | ||||
媒体がセンサー位置を超えたとき警報ブザーを鳴らす。
または設備自動運転を停止させる。
詳細情報
基本情報
・水、油、クーラント液に使用可能な液面管理用のセンサーです。・タンク液面の管理やオーバーフローの監視にも使用できます。
(i)ご注意
- 写真はLI5141です。
- NPN出力への切替はEVC01Eを使用してください。
類似品
この商品に近い類似品がありませんでした。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
【レベルセンサー(有無)】液体_静電容量式の型番LI5143のページです。
型番LI5143に関する仕様情報を記載しております。
