【アナログ出力変換器】アナログ(DC4～20mA)→スイッチ出力

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【アナログ出力変換器】アナログ(DC4～20mA)→スイッチ出力

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
18,260円
税込単価
20,086円

・アナログ出力をスイッチ出力に変換し、ディスプレイにはアナログ値又は測定値を表...

詳細情報を確認する

  • 種類：
    変換器
  • 出力信号：
    スイッチ(ON/OFF)出力
  • スイッチ出力：
    NO/NC切替
  • 出力電気仕様：
    PNP
  • 出力(OUT1)：
    スイッチ出力
  • 出力電気仕様(NPN/PNP)：
    PNP
  • 出力(OUT2)：
    アナログ出力(4～20mA)
  • 型式：
    DP2200
  • 表示：
    測定値/アナログ値

(i)ご注意

  • NPN出力への切替はEVC01Eを使用してください。

型番

DP2200 解除

  • CADデータ未対応

Loading...

商品動画はこちら





■DP2200
DP2200取説   データシート   DP2200(英文)

DP2200外形寸法図①プッシュリング
  （パラメーター設定用）
②LED
③ディスプレイ
コネクタ対応センサー変換出力出力スイッチ出力周辺温度使用電源型式
センサー側ケーブル側電気仕様仕様電圧範囲
M12M12アナログ出力(４～20mA)のものスイッチ出力PNPNO/NC切替可-25～60℃DC10～30V

DP2200

[ ! ]取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。

[ NG ]配管接続はG（平行ネジ）以外で接続しないでください。配管側がRc,Rのテーパーネジの場合は変換継手等で規格を合わせてご使用ください。

[ NG ]DP2200はスイッチ出力とアナログ出力を出す事が出来ますが、PNP→NPN変換ケーブルを接続した場合、OUT2のアナログ出力を出すことが出来なくなります。


■出力一覧

DP2200

OUT1
スイッチ出力
PNP
［NO/NC切替可］		IO-Link
OUT2
アナログ出力
［4~20mA]




■結線図

                         NPNで使用する場合は
EVC01E等を使用してください
センサー側
M12プラグ  ケーブル側
M12ソケット DP2200の結線図




■ケーブル適合表

PNP→NPN変換ケーブル

形状コネクタケーブル型式
芯数長さ
L型M1245m

EVC01E

15m

EVC05E

[ ! ]国内の多くの設備はNPN仕様です。DP2200はPNP出力なのでPNP→NPN変換ケーブルを選択すれば問題なく使用できます。

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
DP2200

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。



専用アダプター

E89208E89208の図面
E89208の写真
材質型式
CuBe2

E89208

使用例

DP2200の設置例

•DP2200はアナログ出力センサーの現在値を接続するだけで簡単に表示(測定値、アナログ値)できます。

•さらに、ディスプレイ上で閾値を設定できます。これまでアナログ出力センサーはコントローラーを別に用意しなければなりませんでしたが、DP2200を使用すれば低コストにスイッチ出力として異常を知らせることが可能になります。

OUT1：スイッチ出力
OUT2：アナログ出力

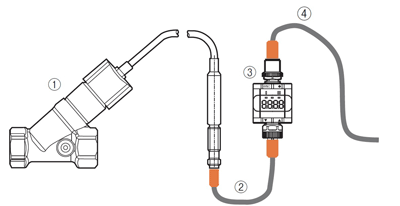

     (4~20mA)DP2200の設置フロー

①SBT633等　②EVC055等　③DP2200　④EVC01E、EVC002等

外形図・規格表を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

DP2200

1個

18,260円( 20,086円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

・アナログ出力をスイッチ出力に変換し、ディスプレイにはアナログ値又は測定値を表示できます。

(i)ご注意

  • NPN出力への切替はEVC01Eを使用してください。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【アナログ出力変換器】アナログ(DC4～20mA)→スイッチ出力の型番DP2200のページです。
型番DP2200に関する仕様情報を記載しております。
