【圧力センサー】ダイヤル式_液体&気体_MAX80℃_0～10MPa

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【圧力センサー】ダイヤル式_液体&気体_MAX80℃_0～10MPa

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
28,600円
税込単価
31,460円

・最大10MPaまでの液体及び気体に使用できる低コストのダイヤル式圧力センサー...

詳細情報を確認する

  • 種類：
    センサ本体
  • 測定項目：
    圧力
  • 媒体：
    液体/気体
  • 出力信号：
    スイッチ(ON/OFF)出力
  • スイッチ出力：
    NO/NC切替
  • 出力電気仕様：
    NPN
  • 媒体温度(℃)：
    -25～80
  • 出力(OUT1)：
    スイッチ(圧力)
  • 媒体種類：
    液体及び気体
  • ディスプレイ：
    LED
  • 出力電気仕様(NPN/PNP)：
    NPN
  • 出力(OUT2)：
    スイッチ(圧力)
  • 消費電力(W)：
    0.6
  • コネクター：
    M12
  • スイッチ出力仕様：
    NO/NC切替可
  • 取付姿勢：
    自在
  • 使用電源電圧：
    DC9.6～32V
  • 最大許容圧力(MPa)：
    20
  • 機構：
    ストレンゲージ式

型番

PK8732 解除

  • CADデータ未対応

Loading...

■PK8732,PK8734
PK8732,PK8734   データシート   PK8732   PK8734

PK8732
PK8734 外形寸法図
① ロックリング
②閾値設定リング
③LED（緑）：通電OKで点灯
④締め付けトルク25Nm
⑤セッティングマーク
⑥LED（黄）：閾値に到達で点灯
※OUT1はON、OUT2はOFF
型式配管口径媒体媒体温度監視項目1監視項目2圧力レンジ周辺温度機構
A呼称Ｒ（ＰＴ）(液体及び気体)

PK8732

8A1/4液体、気体-25～80℃圧力-0～10MPa-25～80℃ストレンゲージ式

PK8734

0～1MPa
最大許容使用電源消費電力取付姿勢出力スイッチ出力コネクタ型式
圧力電圧範囲電気仕様仕様
20MPaDC9.6～32V0.6W自在(※2)　　NPNNO/NC選択M12

PK8732

PK8734

※1取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。


■出力一覧

PK8732, PK8734

OUT1
スイッチ（圧力）
ノーマルオープン・
測定値が設定閾値以下でOFF、
設定閾値以上でON
OUT2
スイッチ（圧力）
ノーマルクローズ
測定値が設定閾値以下でON、
設定閾値以上でOFF

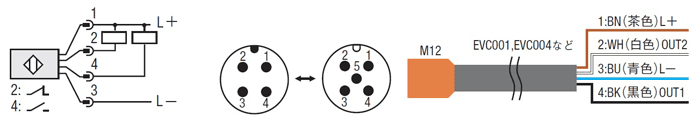

■結線図

センサー側
M12プラグ  ケーブル側
M12ソケット PK8732, PK8734の結線図

■ケーブル適合表

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
PK8732

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

使用例

圧力センサーの設置場所例1　　　圧力センサーの設置場所例2
媒体は液体、気体共に対応しており、測定レンジも幅広い低コストでコンパクトなセンサーです。
閾値の設定もダイヤル式で直感的に設定できます。ロックも掛けられるので誤設定を防止できます。
LEDにより通電及び出力状況を把握できます。
温度上昇中に［SET］の設定値に到達すると、OUT1をON、OUT2をOFFします。
温度下降中に［RESET］の設定値に到達すると、OUT1をOFF、OUT2をONします。


警報出力BOX(SBDC4)への接続例

■PK8732, PK8734

PK8732, PK8734の接続例

圧力が設定した値を超えた時に警報ブザーを鳴らす。

または設備自動運転を停止させる。
