【圧力センサー】ディスプレイ付き_液体_MAX80℃_0～10MPa

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【圧力センサー】ディスプレイ付き_液体_MAX80℃_0～10MPa

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
54,010円
税込単価
59,411円

・液体用の圧力センサーです。・閾値もボタンで素早く設定できます。

詳細情報を確認する

型番

PN7032 解除

  • CADデータ未対応

Loading...

■PN7032
PN7032   データシート   PN7032


PN7032外形寸法図
型式アダプター媒体媒体温度監視項目1監視項目2圧力レンジ周辺温度機構
接続口径(液体及び気体)

PN7032

G1/4液体、気体-25～80℃圧力-0～10MPa-25～80℃セラミック製　静電容量式



最大許容使用電源消費電力取付姿勢出力スイッチ出力コネクタ型式
圧力電圧範囲電気仕様仕様Type
30MPaDC18～300.85W自在(制限あり※1)NPN/PNP切替可NO/NC切替可M12

PN7032

※1取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。

[ NG ]配管接続はG（平行ネジ）以外で接続しないでください。配管側がRc, Rのテーパーネジの場合は変換継手等で規格を合わせてご使用ください。

[ NG ]媒体が気体の場合2.5MPa以上の圧力をかけないでください。セラミック固定用のシール材が破損しセンサーが故障します。


■出力一覧

PN7032

OUT1
スイッチ（圧力）
［NPN/PNP切替可］
［NO/NC切替可］		IO-Link
OUT2
スイッチ（圧力）
[NPN/PNP切替可］
[NO/NC切替可］

OUT1、OUT2別の値で閾値を設定する事ができます。

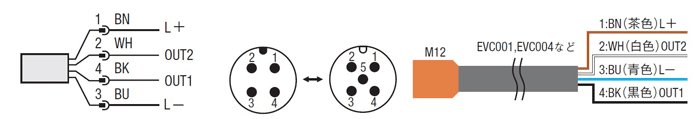

■結線図

センサー側
M12プラグ  ケーブル側
M12ソケット PN7033の結線図

■ケーブル適合表

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
PN7032
在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

専用アダプター

E30427
E30427の図面

[ ! ]専用アダプターの使用を推奨します。

E30427の写真
材質型式
本体シーリング
SUM22LFKM

E30427

使用例

圧力センサーの設置場所例1　

媒体圧力0 ～ 10MPa までの液体,気体は2.5MPaまで使用できます。

このように設備やユーティリティの配管に設置することで高精度に圧力を監視する事ができます。

圧力センサーの設置場所例2


警報出力BOX(SBDC4)への接続例

PN7032の接続例

圧力が設定した値を超えた時に警報ブザーを鳴らす。

または設備自動運転を停止させる。


外形図・規格表を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

PN7032

1個

54,010円( 59,411円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報


・液体用の圧力センサーです。
・閾値もボタンで素早く設定できます。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【圧力センサー】ディスプレイ付き_液体_MAX80℃_0～10MPaの型番PN7032のページです。
型番PN7032に関する仕様情報を記載しております。
