【ブリッジ・つまり対策】粉砕機用バイブレータ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 取付イメージ（V-20B）
  • 【ブリッジ・つまり対策】粉砕機用バイブレータ
  • 【ブリッジ・つまり対策】粉砕機用バイブレータ
  • 【ブリッジ・つまり対策】粉砕機用バイブレータ
  • 【ブリッジ・つまり対策】粉砕機用バイブレータ
  • 【ブリッジ・つまり対策】粉砕機用バイブレータ

シンフォニアテクノロジー

シンフォニアテクノロジー

【ブリッジ・つまり対策】粉砕機用バイブレータ

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(3件)
通常価格(税別)
9,000円 ～ 124,000円
税込価格
9,900円 ～ 136,400円

・SET販売開始いたしました！【用途】・粉砕機のブリッジ、材料供給エラーの防止...

詳細情報を確認する

(i)ご注意

  • ご使用前に本体の取扱説明書及びコントローラ取扱説明書をご確認ください。

  • コントローラのコードを抜く場合は、電源をOFFにしてから抜いてください。
  • 粉砕機の受け箱（ホッパー）は販売していません。お持ちの機械にバイブレータを後付けする商品となっています

型番

未確定19件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

製品特長紹介動画

こんなお悩みございませんか？

お悩み1
粉砕材でブリッジが発生し、生産が止まってしまう…
お悩み2
詰まった樹脂を取り除く際に、BOX内に棒や手を入れるのでコンタミ不安…
お悩み3
最新型の粉砕機を導入するのはなかなか難しい…
粉砕機用バイブレータが解決します！
解決1：
ブリッジの発生自体を防止するので、材料供給エラーから解放！
解決2：
バイブレータは外付けなので、受け箱を開閉する必要もなし！
解決3：
お持ちの粉砕機に後付け可能！取付治具等のセット品もございます。

使用例

A社様

粉砕機の下側に後付けで装着できます。

[ ! ]写真はV-20B-100/110V-SETの装着場面です。

sample画像

取付1週間後でも、本商品の力で全くブリッジしていません！

sample画像

これまでは1日に2回ほどブリッジしていましたが、1週間装着したところ 全くブリッジが発生しませんでした。
樹脂が練り状になることもなく、面倒な掻き出し作業に時間を取られることも無くなりました。

[ ! ]振動の強さは、粉砕材受け箱全体が優しく震える程度で問題ございません。
受け箱容量20L・V-20B使用の場合、強さは30で上記の効果が得られております。

他にも、以下のような場面でお使いいただけます



バイブレータの用途例バイブレータV形
●小容量ホッパ
●小容量シュート
●バイブシュート
​

​

選定方法

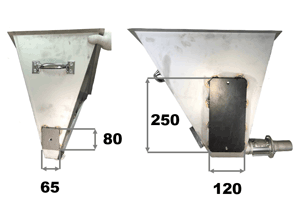

（1）以下のプレートが取付くかご確認ください

V-20B用 V-10A用
（2）受け箱の板厚・容量が上限値以下かご確認ください
型式相手側最大板厚
（mm）		相手側最大容量
（L）
V-10A1.610
V-20B3.235
（3）セット品か単品かをお選びください
セット品はコントローラ・取付プレート・ケーブルが付属しお得です。

​

[ ! ]受け箱（ホッパー）は販売していません。お持ちの機械にバイブレータを取付ください

[ ! ]V-10Aを使用される場合は、工場電源の周波数に合ったものをお選びください。（V-20Bは区別ございません）

[ ! ]V-2B・V-4Cの選定・取付条件につきましては、取扱説明書をご覧ください。

取付方法

完成イメージ
（1）プレートをホッパー等へ
溶接で取付けます
（2）本体とプレートをボルトで
固定します
（3）コントローラと結線します

[ ! ]受け箱（ホッパー）の変形対策のため、写真のように溶接ピッチを空けて溶接ください。

[ ! ]ミスミの取付プレートはC面取りとなっております。取扱説明書ではR加工ですが、使用上問題はございません。

製品仕様

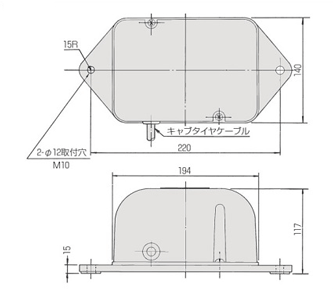

外形図

V-2B
V-4C
V-10A
V-20B
C4-5B

[ ! ]取付プレートの規格詳細は、外形図タブ内の選定方法欄、または取扱説明書の6ページをご確認ください。

[ ! ]ミスミの取付プレートはC面取りとなっております。取扱説明書ではR加工ですが、使用上問題はございません。

規格表

■セット品

型式電圧（V）周波数（Hz）セット品相手側
最大板厚（mm）		振動数（VPM）衝撃力（kgf）皮相電力（VA）本体重量（kg）セット
内容

V-2B

100V

50HZSET0.860004201.2バイブレータ

コントローラ

プレート

取付ネジ

電源コード

110V

60HZ7200

V-4C

100V

50HZ1.0600010801.9

110V

60HZ7200

V-10A

100V

50HZ1.66000281503.7

110V

60HZ 7200

V-20B

100V/110V

（共用） 3.23000/3600602006.5

・セット品は、各部品を単品購入した場合より約２万円ほどお安くなっております。

[ ! ]V-20B以外は、工場電源の周波数に合わせた商品を選定ください。

■単品

型式電圧（V）周波数（Hz）単品セット
内容

V-2B

100V

50HZKバイブレータ

本体のみ

110V

60HZ

V-4C

100V

50HZ

110V

60HZ

V-10A

100V

50HZ

110V

60HZ

V-20B

100V/110V

（共用）
型式適合
型式		セット
内容		詳細

C4-5B-100/200V-K

全てコントローラ出力
DC5A

V-2B-JIGU

V-2B プレート・
電源コード
 		プレート材質：
SS400

ケーブル：
AC・2m

V-4C-JIGU

V-4C

V-10A-JIGU

V-10A

V-20B-JIGU

V-20B

[ ! ]V-20B以外は、工場電源の周波数に合わせた商品を選定ください。

[ ! ]ホッパとの間に取付プレートを噛ませる必要がございます。SET品を購入いただくか、適応するプレートをご用意ください。
　プレートサイズは取扱説明書の6ページをご確認ください。

​

注文例



V-10A-100V-50Hz-SET

V-20B-100V/110V-K

商品情報を表示

絞り込み条件：6 項目の仕様が未選択です

すべて解除

  • タイプ

    解除

  • 電源周波数(Hz)

    解除
    • 50
    • 50Hz/60Hz両対応
    • 60

  • 電圧(V)

    解除
    • 100
    • 100V/110V
    • 110

  • 相手側最大板厚(mｍ)

    解除
    • 0.8
    • 1.0
    • 1.6
    • 3.2

  • 相手側最大容量(L)

    解除
    • 2
    • 4
    • 10
    • 35

  • 衝撃力(kgf)

    解除
    • 4
    • 10
    • 28
    • 60

  • セット/単品

    解除
    • コントローラ単品
    • セット
    • バイブレータ単品
    • プレート・ケーブルのみ

  • 出荷日

    解除
    • すべて
    • 3日以内
    • 4日以内
    • 15日以内

型番リスト

表示件数:
  1. 1
型番
電源周波数(Hz)
電圧(V)
相手側最大板厚(mｍ)
相手側最大容量(L)
衝撃力(kgf)
セット/単品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50Hz/60Hz両対応
-
-
-
-
コントローラ単品

1個

35,000円( 38,500円 )

4日目

50
100
0.8
2
4
バイブレータ単品

1個

39,000円( 42,900円 )

4日目

50
100
0.8
2
4
セット

1個

68,000円( 74,800円 )

15日目

60
110
0.8
2
4
バイブレータ単品

1個

39,000円( 42,900円 )

4日目

60
110
0.8
2
4
セット

1個

68,000円( 74,800円 )

15日目

-
-
-
-
-
プレート・ケーブルのみ

1個

9,000円( 9,900円 )

15日目

50
100
1.0
4
10
バイブレータ単品

1個

49,500円( 54,450円 )

4日目

50
100
1.0
4
10
セット

1個

78,000円( 85,800円 )

15日目

60
110
1.0
4
10
バイブレータ単品

1個

49,500円( 54,450円 )

4日目

60
110
1.0
4
10
セット

1個

78,000円( 85,800円 )

15日目

-
-
-
-
-
プレート・ケーブルのみ

1個

9,000円( 9,900円 )

15日目

50
100
1.6
10
28
バイブレータ単品

1個

67,200円( 73,920円 )

4日目

50
100
1.6
10
28
セット

1個

96,000円( 105,600円 )

15日目

60
110
1.6
10
28
バイブレータ単品

1個

67,200円( 73,920円 )

3日目

60
110
1.6
10
28
セット

1個

96,000円( 105,600円 )

15日目

-
-
-
-
-
プレート・ケーブルのみ

1個

12,000円( 13,200円 )

15日目

50Hz/60Hz両対応
100V/110V
3.2
35
60
バイブレータ単品

1個

97,900円( 107,690円 )

4日目

50Hz/60Hz両対応
100V/110V
3.2
35
60
セット

1個

124,000円( 136,400円 )

15日目

-
-
-
-
-
プレート・ケーブルのみ

1個

15,000円( 16,500円 )

15日目

  1. 1

Loading...

詳細情報

基本情報

・SET販売開始いたしました！

【用途】

・粉砕機のブリッジ、材料供給エラーの防止

【特長】
・振動によって、ブリッジの発生自体を防止します。

・粉砕機からのランナー溢れ、粉砕材の固着といった問題も防ぎます。

・外付けかつ受箱開閉機会が減るので、異物混入懸念も低減できます.

・取付用の治具やコンセントのセットもご用意しているため、調達/設計の手間を解消しました。


【関連ページのご紹介】

※その他の除電/異物対策商品はこちら

(i)ご注意

  • ご使用前に本体の取扱説明書及びコントローラ取扱説明書をご確認ください。

  • コントローラのコードを抜く場合は、電源をOFFにしてから抜いてください。
  • 粉砕機の受け箱（ホッパー）は販売していません。お持ちの機械にバイブレータを後付けする商品となっています
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【ブリッジ・つまり対策】粉砕機用バイブレータ

【ブリッジ・つまり対策】粉砕機用バイブレータ

    松井製作所　粉砕機用　減速機

    松井製作所　粉砕機用　減速機

      松井製作所　粉砕機用　ラジアルベアリング

      松井製作所　粉砕機用　ラジアルベアリング

        松井製作所　粉砕機用　スクレーパセット

        松井製作所　粉砕機用　スクレーパセット

          松井製作所　粉砕機用　キャスタ

          松井製作所　粉砕機用　キャスタ

            松井製作所　粉砕機用　カップリング

            松井製作所　粉砕機用　カップリング

              松井製作所　粉砕機用　覗窓

              松井製作所　粉砕機用　覗窓

                松井製作所　粉砕機用　工具

                松井製作所　粉砕機用　工具

                  松井製作所　粉砕機用　ネオスポンジパッキン

                  松井製作所　粉砕機用　ネオスポンジパッキン

                    松井製作所　粉砕機用　リミットスイッチ

                    松井製作所　粉砕機用　リミットスイッチ

                      松井製作所　粉砕機用　吸引ボックス

                      松井製作所　粉砕機用　吸引ボックス

                        松井製作所　粉砕機用　スイッチボックス

                        松井製作所　粉砕機用　スイッチボックス

                          松井製作所　粉砕機用　粗砕刃セット

                          松井製作所　粉砕機用　粗砕刃セット
                            メーカー シンフォニアテクノロジー 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所 松井製作所
                            通常価格 9,000円～ 85,000円 3,100円～ 16,000円～ 2,300円～ 9,500円 2,500円～ 1,900円～ 4,000円～ 3,400円～ 40,000円～ 4,400円 26,000円～
                            通常出荷日 3日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能

                            【ブリッジ・つまり対策】粉砕機用バイブレータのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q なぜ振動によってブリッジ防止ができるのか？
                            A
                            振動させ続けることで、受け箱（ホッパ）の内壁に付着した樹脂を落とすことができます。
                            従って、樹脂がブリッジ状になる隙を与えない仕組みができます。
                            Q 電気代は大丈夫なの？
                            A
                            規格表の皮相電力（VA）より計算いただけます。
                            最も大きなサイズ（V-20B）を24時間フル稼働させた場合でも、１日あたり最大約130円程度となります。
                            （電気代：1kWh=27円として計算）
                            Q 運転しっぱなしで問題ないか？
                            A
                            連続運転が定格ですので問題ございません。
                            運転時最も発熱するのは内部コイルですが、絶縁A種・許容温度105℃で設計しております。
