カートリッジヒータ -抜け止め･リード線保護カバー付-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）この商品のFAQをみる(4件)

通常価格(税別): 5,110円～ 7,940円

税込価格: 5,621円～ 8,734円

【在庫品のため、即日出荷可能】サイズ、ワット数、電圧を多彩な選択肢からお選びい...

詳細情報を確認する

分類：

ヒータ
端子種類：

なし

無料3D-CADライブラリー申し込み受付中

型番

未確定23件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

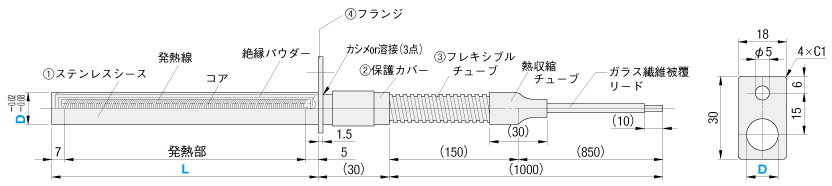

外形図

①ステンレスシース
D10･12 [ M ] 材質 SUS321
　　　D8 [ M ] 材質 SUS316L

②保護カバー
　 [ M ] 材質 SUS321

③フレキシブルチューブ
　 [ M ] 材質 SUS304

④フランジ
　 [ M ] 材質 SUS304

④フランジ

MCHJ

[ ! ]フランジの取付方法はカシメまたは溶接（3点）となります。
リード線耐熱温度180℃

型番リスト

表示件数:

型番	径(φ)	長さ L（範囲）(mm)	定格容量(W)	径(φ)	長さ(mm)	電圧(V)	定格容量(W)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MCHJ8-100-V200-W320	～8	71～129	300～999	8	100	200	320	10	1個	5,510円( 6,061円 )	在庫品1日目当日出荷可能
MCHJ8-150-V200-W500	～8	130～214	300～999	8	150	200	500	10	1個	5,910円( 6,501円 )	在庫品1日目当日出荷可能
MCHJ8-180-V200-W350	～8	130～214	300～999	8	180	200	350	10	1個	6,150円( 6,765円 )	在庫品1日目当日出荷可能
MCHJ8-180-V200-W620	～8	130～214	300～999	8	180	200	620	10	1個	6,150円( 6,765円 )	在庫品1日目当日出荷可能
MCHJ8-200-V200-W500	～8	130～214	300～999	8	200	200	500	10	1個	6,380円( 7,018円 )	在庫品1日目当日出荷可能
MCHJ8-200-V200-W690	～8	130～214	300～999	8	200	200	690	10	1個	6,380円( 7,018円 )	在庫品1日目当日出荷可能
MCHJ8-200-V200-W800	～8	130～214	300～999	8	200	200	800	10	1個	6,380円( 7,018円 )	在庫品1日目当日出荷可能
MCHJ8-250-V200-W650	～8	215～	300～999	8	250	200	650	10	1個	6,930円( 7,623円 )	在庫品1日目当日出荷可能
MCHJ10-100-V200-W400	10	71～129	300～999	10	100	200	400	10	1個	5,110円( 5,621円 )	在庫品1日目当日出荷可能
MCHJ10-130-V200-W300	10	130～214	300～999	10	130	200	300	10	1個	6,150円( 6,765円 )	在庫品1日目当日出荷可能
MCHJ10-150-V200-W400	10	130～214	300～999	10	150	200	400	10	1個	6,360円( 6,996円 )	在庫品1日目当日出荷可能
MCHJ10-150-V200-W630	10	130～214	300～999	10	150	200	630	10	1個	6,360円( 6,996円 )	在庫品1日目当日出荷可能
MCHJ10-180-V200-W400	10	130～214	300～999	10	180	200	400	10	1個	6,530円( 7,183円 )	在庫品1日目当日出荷可能
MCHJ10-200-V200-W450	10	130～214	300～999	10	200	200	450	10	1個	6,830円( 7,513円 )	在庫品1日目当日出荷可能
MCHJ10-200-V200-W650	10	130～214	300～999	10	200	200	650	10	1個	6,830円( 7,513円 )	在庫品1日目当日出荷可能
MCHJ10-200-V200-W860	10	130～214	300～999	10	200	200	860	10	1個	6,830円( 7,513円 )	在庫品1日目当日出荷可能
MCHJ10-250-V200-W600	10	215～	300～999	10	250	200	600	10	1個	7,380円( 8,118円 )	在庫品1日目当日出荷可能
MCHJ10-250-V200-W880	10	215～	300～999	10	250	200	880	10	1個	7,380円( 8,118円 )	在庫品1日目当日出荷可能
MCHJ12-100-V200-W480	11～13.9	71～129	300～999	12	100	200	480	10	1個	6,080円( 6,688円 )	在庫品1日目当日出荷可能
MCHJ12-150-V200-W650	11～13.9	130～214	300～999	12	150	200	650	10	1個	6,530円( 7,183円 )	在庫品1日目当日出荷可能
MCHJ12-180-V200-W800	11～13.9	130～214	300～999	12	180	100	800	10	1個	6,800円( 7,480円 )	在庫品1日目当日出荷可能
MCHJ12-200-V200-W900	11～13.9	130～214	300～999	12	200	200	900	10	1個	7,020円( 7,722円 )	在庫品1日目当日出荷可能
MCHJ12-250-V200-W950	11～13.9	215～	300～999	12	250	200	950	10	1個	7,570円( 8,327円 )	在庫品1日目当日出荷可能

基本情報

【在庫品のため、即日出荷可能】
サイズ、ワット数、電圧を多彩な選択肢からお選びいただける、フランジ付きのカートリッジヒータです。
【特長】
・フランジがカートリッジヒータの金型からの抜け落ちを防止します。

規格・納期

規格表

型　式	-	L	-	V	-	W
MCHJ10	-	100	-	V200	-	W400

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM6:00迄、当日出荷受付致します。

概要・仕様

仕様・概要

■特長
・根元保護カバー付きなので、ヒータを引き抜くときに直接リード線を引張ることがありません。
・可動側でヒータを使用する際、フレキシブルチューブで、リード線の金属疲労による折損を防ぎます。
・フレキシブルチューブ最小曲げR

D	R
8	27.5
10	37.5
12	37.5

使用例

[ ! ]フレキシブルチューブに耐水性はありません。水がかからないようにご使用ください。
・ MCHJフランジ部のプレート側穴加工はＭFCH（　>>こちら）と共通です。（D8～12）

商品情報

[ ! ]ご希望の規格が無い場合は、カタログ規格外品サービスへお問い合わせください。
[ ! ]リード線の延長は追加工JCを指定ください。
